ミニチュアリニアガイド ワイドレール ノック穴付ロングブロック

ミニチュアリニアガイド ワイドレール ノック穴付ロングブロック

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(10件)
通常価格(税別)
 -
税込価格
 -

ミスミオリジナル規格のノック穴付タイプ。装置組立て時の組立て時間短縮及び、位置...

詳細情報を確認する

(i)ご注意

ミスミユニット事例

ハンドプレス用簡易脱着治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定234件の候補があります。

Loading...

外形図・規格表

ミスミ製リニアガイド 商品情報

商品タイプ（型式）

表面処理
材質（硬度）
1
レール長
タイプ
2
ブロック数
3
予圧・精度A
高さ(H)
B
グリースC
4
軽予圧
微すきま
上級
並級
表面処理なし

ステンレス鋼
［SUS440C相当］
（56HRC～）
標準長さ
（定寸）
1
SSELBWN
SSELBWNZ
9
12
14
16
無記入 ： 標準
G ： Gグリース
L ： Lグリース
Y ： Yグリース
H ： Hグリース
2
SSEL2BWN
SSEL2BWNZ
1mm指定
（指定寸）
1
SSELBWNL
SSELBWNLZ
2
SSEL2BWNL
SSEL2BWNLZ
低温黒色
クロムメッキ

ステンレス鋼
［SUS440C相当］
（56HRC～）
標準長さ
（定寸）
1
RSELBWN
―
2
RSEL2BWN
―
1mm指定
（指定寸）
1
RSELBWNL
―
2
RSEL2BWNL
―

1各箇所の材質については ミスミ製リニアガイド商品情報 をご確認ください。

2標準長さ（定寸）は こちら をご参考ください。標準長さ（定寸）に希望のレール長さが無い場合は、1mm指定（指定寸）をお選びください。

33～4ブロック品をご希望の方は、1ブロック品の型番を選定いただき、追加工で「B3（3ブロック）」または「B4（4ブロック）」を指定ください。

        5ブロック以上をご希望の方はこちら をご参考ください。

4各種グリースの詳細については>>こちら

[ ! ]耐熱温度は−20〜80℃になります。

[ ! ]低温黒色クロムメッキ品の特長、出荷日、価格については >>こちら をご参照ください。

[ NG ]ブロック・レールの単品購入はできません。（カタログ規格外品サービスでもお取り扱いがありません）

型式構成

例）[レール長タイプ] 1mm指定、[ブロック数] 2、[精度・予圧] 軽予圧・上級、[高さ] 12、[グリース] 標準グリース

タイプ
ー
高さH

グリ-ス
ー
レール長さL
ー追加工
A B C
SSELBWN
 12   200
（SSELBWN12-200）
SSELBWNL
 12 G 610
MC-B4
（SSELBWNL12G-610-MC-B4）
RSEL2BWNL
 12 G 271
MC
（RSEL2BWNL12G-271-MC）

外形図

H9・12・14 H16 ミニチュアリニアガイド　　ワイドレールノック穴付標準ブロック／軽予圧微すきま:関連画像
[ ! ]L寸指定タイプのG寸法は下表と異なります。詳細はこちら
[ NG ]ブロック・レールの単品購入はできません。（カタログ規格外品サービスでもお取り扱いがありません）

■L寸法公差　単位：(mm)
L寸区分公差
25 ≦L≦ 4000
  -0.8
400 <L≦ 10000
  -1.0
■H・W2寸法精度
種類精度規格組付け高さ（H）精度（μm）
精密級上級並級
表面処理
なし		低温黒色
クロムメッキ
ミニチュアリニアガイド高さHの寸法許容差6～20±10±20+30
ー20		±20
高さHのペア相互差7151540
幅W2の寸法許容差±15±25±25±25
幅W2のペア相互差10202040
■その他記号の寸法公差
寸法区分公差
（mm）
を超え以下
0.53
±0.1
36
±0.1
630
±0.2
30120
±0.3
120400
±0.5
4001000
±0.8
10002000
±1.2
JIS B 0405-1991 等級m(中級)に準拠

[ ! ]ミニチュアリニアガイドの低温黒色クロムメッキ品の精度は上記のとおりとなります。
摺動抵抗値は、通常よりも大きくなります。約1.2N以下となります。

[ ! ]寸法精度/与圧(すきま)詳細は>>こちら。

規格表

型式L
5		ブロック寸法ノック穴寸法レール寸法
TypeHWL1BCS×ℓL2KCbNC2(ℓ1)W1W2H1Caザグリ穴FG
6
d1×d2×h
1ブロック
SSELBWN
SSELBWNL
SSELBWNZ
SSELBWNLZ

2ブロック
SSEL2BWN
SSEL2BWNL
SSEL2BWNZ
SSEL2BWNLZ

1ブロック
RSELBWN
RSELBWNL

2ブロック
RSEL2BWN
RSEL2BWNL		980～380
(110)		2543.51919M3×332.570.312.5192.5145.55.20.53.5×6×3.23010
1280～620
(110)		3051.62324M3×340.690.315242.51867.50.53.5×6×4.53010
14110～990
(150)		4061.62828M3×3.547.4110.520283.524880.54.5×8×4.54015
16110～990
(190)		6074.94535M4×4.559.9130.5303544299.50.54.5×8×4.54015

5( )内寸法は2ブロックタイプの最短レール長さです。

6L寸指定タイプはレール両端を均等にカットします。その場合、G寸法は表中と異なります。計算方法、詳細は>>こちら

!レールおよびブロック双方の基準面（直線溝が入っている側）を正しく合わせて固定してください。詳細は>>こちら。

標準レール長さ (定寸) 一覧

下表が各サイズの標準レール長さ一覧になります。こちらからレール長さをお選びください。
また、下表に無い長さも1mm単位でご指定できます。その場合は下表右端の追加価格が発生します。

高さレール長さ1mm指定
( H )( L )追加価格
7
9(80)110140170200230260290320350380            ¥1,100
12(80)110140170200230260290320350380410440470500530560590620    ¥1,300
14(110)150190230270310350390430470510550590630670710750790830870910950990¥1,500
16(110)(150)190230270310350390430470510550590630670710750790830870910950990¥1,700

7指定したL寸よりも長く、最も近い標準レール長さ（定寸タイプ）の基準単価に表中の金額を加算してください。

　　　例）SSELBWNL14-234のとき　SSELBWN14-270の価格 （12,600） + 1,500 = 14,100円

!( )内寸法は2ブロックタイプでの標準品の取扱いがございません。

基本定格荷重・静的許容モーメント・質量

kgf=N×0.101972

高さ
(H)		基本定格荷重8静的許容モーメント質量
C（動）
kN		Co（静）
kN		ブロック1個ブロック2個密着9ブロック
kg		ガイドレール
kg/m
MA
N・m		MB
N・m		MC
N・m		MA
N・m		MB
N・m		MC
N・m
91.74.012.112.128.832.232.257.60.0350.50
122.65.320.220.249.562.062.099.00.060.96
143.98.538.638.6104.6103.8103.8209.20.121.40
167.214.386.086.0305.2228.3228.3610.40.232.95

8基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。あらゆる姿勢でご使用することが可能です。

9ブロック2個密着時の静的許容モーメントは保証値ではなく参考値となります。

  • リニアガイドの許容荷重・許容モーメントは、それぞれの数値（上表）を静的安全係数 fs （下表）で割って出た値が目安となります。詳しくは>>こちら
    例）普通の運転条件での、H12の許容荷重（kN）⇒ 5.3/2＝2.65 （約271kg）

静的安全係数(fsの下限)

使用条件fsの下限
普通の運転条件のとき1～2
円滑な走行性能を要求するとき2～4
振動・衝撃があるとき3～5

許容荷重 (N)≦ Co/fs
許容モーメント (N・m)≦ (MA、MB、MC)/fs

fs:静的安全係数　Co:基本静定格荷重
MA、MB、MC:静的許容モーメント(N・m)

〔図〕静的許容モーメント

取付、取扱いについて
■基準面と取付方向

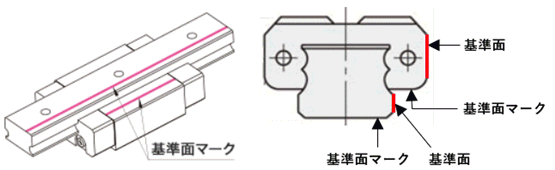

  • 基準面はブロックとレールに基準面マーク（溝）が入っている面です（図Ａ）。必ず基準面同士を合わせてご使用ください。
  • 図Ｂのような取付方向が可能です。いずれも基本定格荷重が同じです。
図Ａ
図Ｂ

■使用上の注意
[ ! ]ブロックにはボール脱落防止の保持器（ワイヤー）が装着されています。ブロックの取り扱いは>>こちらを参照ください。
[ ! ]ブロックとレールを組み換えて使用した場合は、ラジアルすきまと精度の保証は出来ません。
[ ! ]基準面はブロックとレールに直線溝が入っている側です。必ず基準面同士を合わせてご使用ください。
[ ! ]レールを継ぎ足して使用することは出来ません。
[ ! ]リニアガイドは、レール固定後（レールねじ締結後及び、基準面へ押付後）の精度を保証しております。
レールのわずかな曲りは固定することにより矯正されますので、ご使用上問題ありません。

■グリースについて
  • 出荷時標準グリース：リチウム系石けん基グリース（協同油脂製 マルテンプグリースPS2）封入済み。グリース種類は>>こちらを参照
  • 異なったグリース銘柄のグリースアップは推奨しません。同銘柄のグリースをご使用ください。
  • グリースアップは、直接レールに塗布してください。塗布後ブロックを動かし馴染ませてください。

■標準のグリースニップル位置
  • ミニチュアタイプは、グリースニップルおよび給脂穴は付いておりません。

■その他

追加工

Code追加工仕様注意事項
MC
(無料)		レールザグリ穴→タップ穴変更
・ガイドレール固定用ザグリ穴をタップ穴に変更します。!H寸9の291以上、H寸12の291以上、H寸14の471以上、H寸16の671以上は適用不可
!変更後のタップ穴寸法は下表をご確認ください。
H寸タップ穴寸法
9M4
12
14M5
16
LLC
RLC
(\500)		LLC：左端面切断
RLC：右端面切断
・レールの端面を切断します。
・刻印側を手前（基準面を奥）として切断します。
 （左のイメージの通り）
・切断するレールの長さは下表をご確認ください。
H寸切断LN
955
12
1410
16
!全長は切断した分短くなります。
例）SSELBWN12-80-LLCのL寸は75mmになります。
!定寸タイプ(標準レール長さ）のみ適用可。
B3
B4		B3：ブロック追加（計3個）
B4：ブロック追加（計4個）

3ブロック仕様

4ブロック仕様

・ブロックを3個（4個）取り付けた状態で出荷いたします。
・L寸（レール長さ）の最短長さ制限があります。
 下表「B3・B4指定時選定最短レール長さ」を参照ください。		!型式は1ブロックで指定ください。
  （× SSEL2BWN12-290-B4）
!価格は下表「ブロック追加価格」を参照ください。
■ブロック追加価格
HB3：￥/1CodeB4：￥/1Code
95,4608,190
126,3409,510
147,27010,900
168,95013,430
■B3・B4指定時選定最短レール長さ
HB3
(3ブロック)		B4
(4ブロック)
9170200
12200260
14230310
16270350

関連部品 型式対応表
