ミスミ

ミスミ

リプラギ®　板状タイプ（金型用枕木）【4個入り】

リプラギ®　板状タイプ（金型用枕木）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(3件)
通常価格(税別)
20,200円 ～ 59,700円
税込価格
22,220円 ～ 65,670円

【用途】・金型用の枕木としてご使用いただけます。・現場での金型の仮置きにも適し...

詳細情報を確認する

規格・仕様：
  • 安全対策
  • 5S対策
  • 入数：
    4

(i)ご注意

  • 常温でご使用ください。樹脂性質上、温度と共に伸縮します。また、バーナーや溶接の火花で溶ける場合があります。
  • 水や油で滑る場合は、リプラギを固定してご使用ください。下記の固定事例をご参照ください。
  • 点荷重をかけると局部的に凹む可能性があります。比例限界圧縮強さ3N/mm2を目安に、使用前に荷重計算をお願いいたします。
  • 北海道・沖縄・離島のお客様は型番末尾に遠方・離島チャージ「TK」を追記ください。

型番

未確定9件の候補があります。

Loading...

商品情報

製品特長紹介動画

製品の特長や製造方法の紹介動画です。

使用方法

・金型保管時の枕木としてご使用いただけます。
・現場で金型を仮置きする際にも最適です。

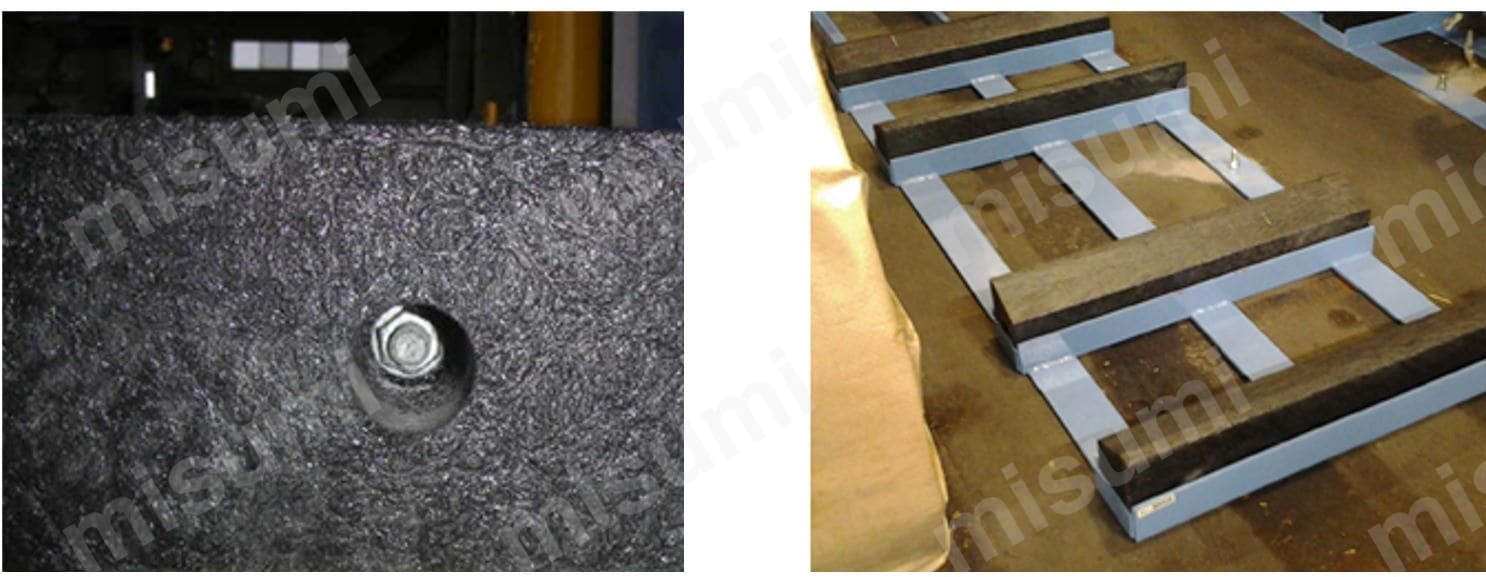

・水や油で滑る場合は、以下の様に、アンカーボルトや鉄枠などでリプラギ®を固定してご使用ください。
固定方法


​比例限界圧縮強さ：3MPa（=0.3kg/mm2）以下でご使用ください。この値を超えると塑性変形の恐れがございます。なるべく面で荷重を受けるように調整ください。

​中央部のみに集中的に荷重がかかる様なご使用はお控えください。

車上渡しの為、フォークリフトをご用意ください。

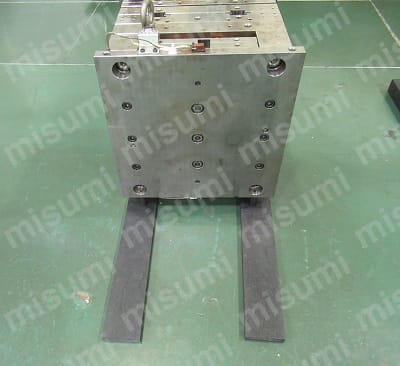

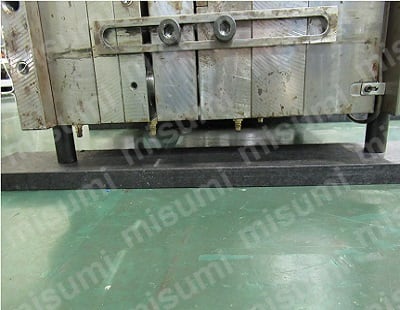

使用例

リプラギ®板状タイプ ご使用風景（唐澤化成株式会社様）

お客様使用例1
お客様使用例2

お客さまレビュー

以前から金型保管にリプラギを使用しています。
今までは角材タイプしかなく扱いが大変だったのですが、この板状タイプは現場で金型を仮置きする際に重宝しています。
薄手で軽く、またリプラギも回転しないため便利に使っています。

追加工

追加工記号詳細追加工価格
L寸
ハーフカット		LCHL寸を半分の長さに切断した状態でお届けいたします。
（L寸2000の型式で追加工を行うと、L寸1000にカットされた枕木が８本届きます）		900
ご希望の際は、型番末尾に、LCHをご選択ください。

使用効果／メリット

  1. 1.コスト　希少な木材に比べ導入コストを抑えることができ、耐久性に優れているため長期的なコストメリットも得られます。
  2. 2.強度　木材に比べ、圧縮荷重に優れています。
  3. 3.耐久性　樹脂製品なので腐敗する事は無く、耐薬品性にも優れています。
  4. 4.安全性　PP,PEを使用しており、有害物質を含みません。
  5. 5.リサイクル可能　廃プラスチック（PE・PP）を使用した、100%マテリアルリサイクル製品のため、破損しても再資源化が可能です。

製品仕様

機能

木材からリプラギ®に置き換えることで、耐久性や安全性を向上します。


【BEFORE】木材の枕木が腐敗し潰れかけている様子

before

【AFTER】リプラギ®で安全に保管されている様子

after

性能・試験情報

角材曲げ試験

　　密度　g/c㎥　　　曲げ弾性率　Mpa(N/m㎡ )　　曲げ強さ　Mpa(N/m㎡ )　
0.9458117.5
  ※角材サイズ60×60の場合の、測定平均値データです。保証値ではなく参考値となります。

曲げ試験


角材圧縮試験

　方向　　　　　密度　g/c㎥　　　　圧縮弾性率 Mpa(N/m㎡ )　　圧縮比例限界強さ Mpa(N/m㎡ )　
縦0.943084.9
横0.942374.3
※角材サイズ60×60の場合の、測定平均値データです。保証値ではなく参考値となります。


圧縮試験（縦方向）

圧縮試験　縦

圧縮試験（横方向）

圧縮試験　横

圧縮強さ計算例　　※100×100×1000mmlの場合

・荷重受け面積：100×1,000=100,000㎟
・JIS規格圧縮比例限界強さ：3.0Mpa(N/㎟)
・圧縮強さ：100,000×3.0=300,000N → 300,000/9.8 = 30,612kgf
➡100×1,000㎜の平面圧縮荷重で約30tの圧縮強さを保有しています。


リプラギ®と南洋材の物性比較

試験対象　摩耗試験（摩耗減量）　　摩擦試験(動摩擦係数)　硬度（デュロメーター硬度測定）
　リプラギ®角材　　36.5mg/1,000回0.2140～60HDD
　木材（南洋材）　483.0mg/1,000回0.2560～80HDD


リプラギ®　各種試験データ

　吸水率　　0.03%　
　発火点　　約390℃　
　軟化点　　80～100℃　

工場の脱炭素施策の第一歩として

リプラギ®をご使用いただくことで、プラスチックの焼却を防ぎ、木材の利用を減らすことができるため、地球温暖化の防止や森林資源の保護に繋がります。
リプラギ®角材100角×1,000mmを100本を利用 した場合、 2,310kg-CO2  の削減効果があります。
2001年～2022年1月まで、リプラギ®シリーズ全体で17,003tもの木材削減効果がありました。

環境対策

選定サポート情報

メンテ効率改善　金型メンテ　射出ユニット炭化物メンテナンスの基礎

技術情報

メンテナンス関連のおすすめ記事です。ぜひご覧ください。

成形現場のメンテナンス基礎知識

絶対にやっておきたい射出成形機の予防メンテナンス

射出成形現場でできる金型メンテナンス

射出成形金型の修理・メンテナンス

射出成形金型の保守・管理

射出成形の点検項目

型番リスト

表示件数:
  1. 1
型番
サイズ(H×W)(mm)
全長(L)(mm)
幅(mm)
厚み(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
20×100
2000
100
20

1パック

4個入り

20,200円( 22,220円 )

7日目

24×190
2000
190
24

1パック

4個入り

32,300円( 35,530円 )

7日目

30×100
2000
100
30

1パック

4個入り

23,800円( 26,180円 )

7日目

30×110
2000
110
30

1パック

4個入り

25,100円( 27,610円 )

7日目

30×150
2000
150
30

1パック

4個入り

30,600円( 33,660円 )

7日目

30×200
2000
200
30

1パック

4個入り

40,700円( 44,770円 )

7日目

30×350
1200
350
30

1パック

4個入り

41,400円( 45,540円 )

7日目

50×300
1200
300
50

1パック

4個入り

53,300円( 58,630円 )

7日目

50×350
1200
350
50

1パック

4個入り

59,700円( 65,670円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

【用途】
・金型用の枕木としてご使用いただけます。
・現場での金型の仮置きにも適しています。
【使用効果/メリット】
・コスト：希少な木材に比べ導入コストを抑えることができ、耐久性に優れているためランニングコストの低減にも繋がります。
・強度：木材に比べ、圧縮荷重に優れています。
・耐久性：樹脂製品なので腐敗する事は無く、耐薬品性にも優れています。
・安全性：PP,PEを使用しており、有害物質を含みません。
・リサイクル可能：廃プラスチック（PE・PP）を使用した、100%マテリアルリサイクル製品のため、破損しても再資源化が可能です。
【使用対象】
・木材の金型用枕木をご使用される中で、コスト・耐久性・安全性などに課題を感じられている方

(i)ご注意

  • 常温でご使用ください。樹脂性質上、温度と共に伸縮します。また、バーナーや溶接の火花で溶ける場合があります。
  • 水や油で滑る場合は、リプラギを固定してご使用ください。下記の固定事例をご参照ください。
  • 点荷重をかけると局部的に凹む可能性があります。比例限界圧縮強さ3N/mm2を目安に、使用前に荷重計算をお願いいたします。
  • 北海道・沖縄・離島のお客様は型番末尾に遠方・離島チャージ「TK」を追記ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リプラギ®　板状タイプ（金型用枕木）のレビュー

この商品のレビューはありません レビューを書く

よくあるご質問（FAQ）

Q リプラギ®の材料はどうやって入手・処理していますか？
A
国内のPEタンクなどのプラ容器やPPダンゴ等の不要プラを回収し、使用しています。また、破砕・洗浄も日本国内の工場で独自の技術を用いて行っておりますので、高品質で安全なリサイクル
Q 加工はできますか？
A
基本的に木材と同様の加工は可能ですが、以下の点をご注意ください。
・木材用のジャンピングソーなどで切断可能ですが、刃の粗いものをご使用ください。刃の細かいものでは、摩擦熱で溶ける恐れがあります。
・長尺方向の切断は可能ですが、水平方向の切断は、反りなどの問題が出る可能性がありますので、避けてください。
・釘やビスなどの打ち込みは可能です。木材に比べ抜けやすくなってますので、ネジ付や長さなど用途に応じてご使用ください。
Q 水分は吸収しますか？
A
吸水率は非常に低く、ほぼ吸収しませんので、水や油で濡れた状態では滑りやすくなります。ご注意ください。
