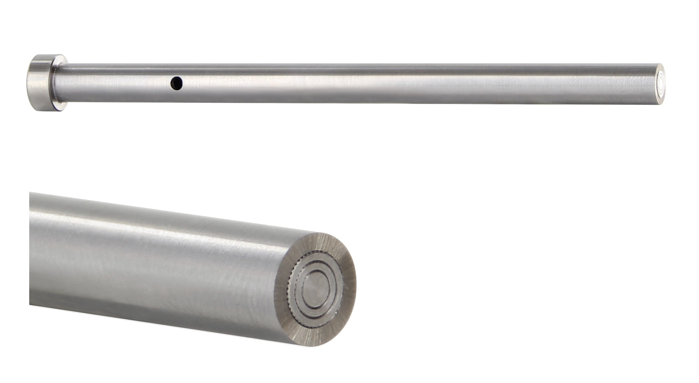

ガス抜きストレートエジェクタピン -プリハードン鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-

ガス抜きストレートエジェクタピン -プリハードン鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • Straight_vent_part
  • Straight_vent_total n part
評価 4.0平均満足度4.0 この商品のレビューをみる（1件） この商品のFAQをみる(1件)
通常価格(税別)
 -
税込価格
 -

プリハードン鋼SKD61・鉢巻・軸径/全長指定タイプのガス抜きストレートエジェ...

詳細情報を確認する

型番

未確定17件の候補があります。

Loading...

外形図

軸径精度・母材硬度保証範囲（詳細>>こちら）

A部拡大図

B部拡大図


型 式ツバ厚
GV－EPAJ－L4・6・8mm
JIS
GV－EPAJB
Pd
4.00～ 7.99P－0.6
8.00～12.00P－1.2





[ M ]材質 SKD61（プリハードン）
[ H ]硬度 40〜45HRC
軸径精度・母材硬度保証範囲（詳細>>こちら）
（軸径精度保証範囲は、
ガスベントを除く軸径部のみです。）

型番リスト

表示件数:
  1. 1
型番
ツバ厚
D/P（軸径）(mm)
No.(呼び径)(mm)
L(全長)(mm)
タイプ
N(mm)
SV(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6mm(JIS)
4
-
90 ～ 600
全長指定タイプ
2 ～ 10
2 ～ 50
10

1個

-( - )

3日目

6mm(JIS)
4.5
-
90 ～ 600
全長指定タイプ
2 ～ 10
2 ～ 50
10

1個

-( - )

3日目

6mm(JIS)
5
-
90 ～ 500
全長指定タイプ
2 ～ 10
2 ～ 50
10

1個

-( - )

3日目

6mm(JIS)
5.5
-
90 ～ 500
全長指定タイプ
2 ～ 10
2 ～ 50
10

1個

-( - )

3日目

6mm(JIS)
6
-
90 ～ 700
全長指定タイプ
2 ～ 10
2 ～ 50
10

1個

-( - )

3日目

6mm(JIS)
6.5
-
90 ～ 700
全長指定タイプ
2 ～ 10
2 ～ 50
10

1個

-( - )

3日目

6mm(JIS)
7
-
90 ～ 700
全長指定タイプ
2 ～ 10
2 ～ 50
10

1個

-( - )

3日目

6mm(JIS)
8
-
90 ～ 700
全長指定タイプ
2 ～ 10
2 ～ 50
10

1個

-( - )

3日目

8mm(JIS)
10
-
90 ～ 700
全長指定タイプ
2 ～ 10
2 ～ 50
10

1個

-( - )

3日目

8mm(JIS)
12
-
90 ～ 700
全長指定タイプ
2 ～ 12
2 ～ 50
10

1個

-( - )

3日目

6mm(JIS)
4 ～ 4.49
4.5
90 ～ 300
軸径・全長指定タイプ
2 ～ 10
2 ～ 50
10

1個

-( - )

3日目

6mm(JIS)
4.5 ～ 4.99
5
90 ～ 300
軸径・全長指定タイプ
2 ～ 10
2 ～ 50
10

1個

-( - )

3日目

6mm(JIS)
5 ～ 5.99
6
90 ～ 300
軸径・全長指定タイプ
2 ～ 10
2 ～ 50
10

1個

-( - )

3日目

6mm(JIS)
6 ～ 6.99
7
90 ～ 300
軸径・全長指定タイプ
2 ～ 10
2 ～ 50
10

1個

-( - )

3日目

6mm(JIS)
7 ～ 7.99
8
90 ～ 300
軸径・全長指定タイプ
2 ～ 10
2 ～ 50
10

1個

-( - )

3日目

8mm(JIS)
8 ～ 9.99
10
90 ～ 300
軸径・全長指定タイプ
2 ～ 10
2 ～ 50
10

1個

-( - )

3日目

8mm(JIS)
10 ～ 11.99
12
90 ～ 300
軸径・全長指定タイプ
2 ～ 12
2 ～ 50
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

プリハードン鋼SKD61・鉢巻・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。

規格・納期

■全長指定タイプ
HT型式L
指定0.01mm単位		N
指定0.5mm単位		SV
指定1mm単位
TypeP
86GV－EPAJ－L490.00～600.002.0～10.0(12.0)
L－(2＋SV＋N)≧15		2～50
L－(2＋SV＋N)≧15
4.5
9590.00～500.00
5.5
10690.00～700.00
6.5
117
1388
1510
1712
[ ! ]N寸の(　)サイズはGV－EPAJ－L12のみの規格となります。
■軸径・全長指定タイプ
HT型式指定単位0.01mmN
指定0.5mm単位		SV
指定1mm単位
TypeNo.LP
86GV－EPAJB4.590.00～300.004.00～4.492.0～10.0(12.0)
L－(2＋SV＋N)≧15		2～50
L－(2＋SV＋N)≧15
954.50～4.99
1065.00～5.99
1176.00～6.99
13887.00～7.99
15108.00～9.99
171210.00～11.99
[ ! ]N寸の(　)サイズはGV－EPAJB12のみの規格となります。

注文例

型 式－L－P－N－SV
GV－EPAJ－L3－150.35－ －N2.0－SV9
GV－EPAJB4－180.05－P3.99－N2.0－SV9

出荷日

 3 日目出荷

追加工

型 式－L－P－N－SV－(KC・WKC…etc.)
GV－EPAJ－L5－150.35  －N2.0－SV9－PCC4.97
[ NG ]NHC・NHN・MCは緊急出荷サービス（ストーク）不可

ツバカット加工の
指定単位について




(1)ツバカット加工を軸径に合わせて指定する時

指定単位
GV−EPAJーL
0.05mm単位可

GV−EPAJB
0.005mm単位可





(2)ツバカット加工を自由に指定する時

指定単位 0.1mm

追加工記号詳細
KC1面ツバカット
P/2≦KC＜H/2
WKC2面ツバカット
P/2≦WKC＜H/2
KAC
KBC		寸法違いツバカット
P/2≦KAC＜H/2
KBC＝指定0.1mm単位のみ
KAC＜KBC＜H/2
RKC2面(直角)ツバカット
P/2≦RKC＜H/2
DKC3面ツバカット
P/2≦DKC＜H/2
SKC4面ツバカット
P/2≦SKC＜H/2
KGC2面ツバカット(角度)
P/2≦KGC＜H/2
AG＝指定1°単位
0＜AG＜360
KTC3面ツバカット
120°振分け
P/2≦KTC＜H/2
追加工記号詳細
HCツバ径変更
HC＝指定0.1mm単位
[ ! ]P＋1≦HC＜H
TCツバ厚変更
TC＝指定0.1mm単位　[ ! ]T/2≦TC＜T
[ ! ]T−TC≦Lmax.−L
(L寸は指定寸法通り)
NCノック穴加工
[ NG ]NHC・NHN以外の併用不可
Tdℓ
423
635
8
NCWノック穴＋スプリングピン打込加工
[ NG ]NHC・NHN以外の併用不可
Tdℓ1
425
63
8
NHCツバ裏部ナンバリング
指定範囲・指定方法は>>こちら
[ NG ]SKC・MC併用不可
NHNツバ裏部ナンバリング(自動連番)
指定範囲・指定方法は>>こちら
[ NG ]SKC・MC併用不可
MCツバ裏抜きタップ加工
[ ! ]P≧8.00に適用
[ NG ]他追加工との併用不可
PM
P 8.00～ 9.99M4
P10.00～11.99M5
P12M6
PCC先端軸径変更
[ ! ]P－0.08≦PCC＜P－0.02
PCC＝指定0.01mm
[ ! ]PCC≧3.00
追加工詳細>>こちら

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ガス抜きストレートエジェクタピン -プリハードン鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-のレビュー

評価 4.0 平均満足度：4.0 1件のレビュー
  1. 星５
    0%
  2. 星４
    100%
  3. 星３
    0%
  4. 星２
    0%
  5. 星１
    0%
プラ型
評価 4.0満足度：4.02022/03/13
客先から支給されて使用します。どうなのでしょう。効果としては。1つ気になることは、穴の摩耗が速い気がします。わたしだけ？？

もっと読む 閉じる

0人が参考にしています。

このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

1件全て見る

よくあるご質問（FAQ）

Q ガス抜きフィルター付エジェクタピンについて、ストレートタイプとフィルタタイプの特長を教えてください。
A
・ストレートタイプ：先端部にフィルタがなく、予め用意されたクリアランスからガスを押し出す仕組みで、ガスの排出量はフィルタタイプに比べて低くなります。
・フィルタータイプ：フィルタ部分からガスを吸引する仕組みで、排出量がストレートタイプに比べて高く、ガス残りが少ないのが特長です。
