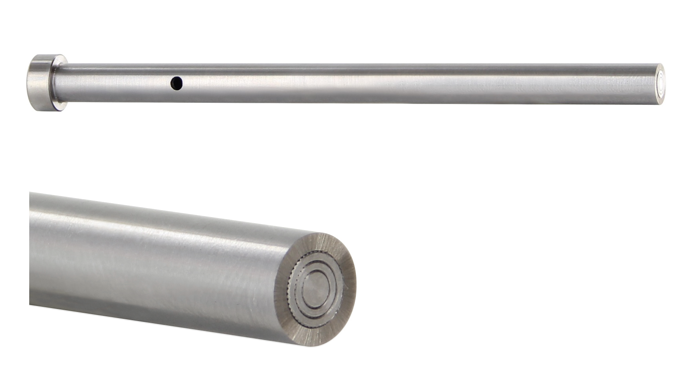

ガス抜きストレートエジェクタピン -ダイス鋼SKD61/面カット/全長，軸径・全長指定タイプ-

ガス抜きストレートエジェクタピン -ダイス鋼SKD61/面カット/全長，軸径・全長指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ガス抜きエジェクタピン_ストレート_面カット
  • ガス抜きエジェクタピン_ストレート_面カット
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
 -
税込価格
 -

ダイス鋼SKD61・面カット・軸径/全長指定タイプのガス抜きストレートエジェク...

詳細情報を確認する

  • 材質：
    SKD61
  • 表面処理：
    なし
  • ツバ厚：
    4mm(T4)
  • 全長公差（代表公差）：
    +0.02/0 or +0.05/0
  • 形状タイプ：
    ガス抜き
  • 先端形状：
    なし
  • 刻印文字タイプ：
    なし
  • 刻印文字数：
    なし

型番

未確定105件の候補があります。

Loading...

外形図

軸径精度・母材硬度保証範囲（詳細>>こちら）
●●●:関連画像

1面カット

4面カット

A部拡大図

型式ツバ厚[ T ]P公差
１面カット4面カット
GW－EPDS－L
GW－EPDBS		GWS－EPDS－L
GWS－EPDBS		4mm（T4）0
-0.005
GW－EPD－L
GW－EPDB		GWS－EPD－L
GWS－EPDB 		-0.01
-0.02
PSV
40≦L＜6060≦L＜105L≧105
3.00～ 4.99153030
5.00～ 9.99303050
10.00～13.00305050
[ M ]材質 SKH51

[ H ]硬度 58～60HRC

軸径精度・母材硬度保証範囲（詳細>>こちら）
（軸径精度保証範囲は、ガスベントを除く軸径部のみです。）

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
ガス抜き形状
D/P（軸径）(mm)
軸径公差（代表公差）
No.(呼び径)(mm)
L(全長)(mm)
タイプ
E(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1面カット
3
-0.01/-0.02
-
40 ～ 300
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
3.5
-0.01/-0.02
-
40 ～ 300
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
4
-0.01/-0.02
-
40 ～ 300
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
4.5
-0.01/-0.02
-
40 ～ 300
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
5
-0.01/-0.02
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
5.5
-0.01/-0.02
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
6
-0.01/-0.02
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
6.5
-0.01/-0.02
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
7
-0.01/-0.02
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
8
-0.01/-0.02
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
9
-0.01/-0.02
-
40 ～ 500
全長指定タイプ
-
10

1個

-( - )

3日目

1面カット
10
-0.01/-0.02
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
12
-0.01/-0.02
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
13
-0.01/-0.02
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
3 ～ 3.49
-0.01/-0.02
3.5
40 ～ 300
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
3.5 ～ 3.99
-0.01/-0.02
4
40 ～ 300
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
4 ～ 4.49
-0.01/-0.02
4.5
40 ～ 300
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
4.5 ～ 4.99
-0.01/-0.02
5
40 ～ 400
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
5 ～ 5.49
-0.01/-0.02
5.5
40 ～ 500
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
5.5 ～ 5.99
-0.01/-0.02
6
40 ～ 500
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
6 ～ 6.49
-0.01/-0.02
6.5
40 ～ 500
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
6.5 ～ 6.99
-0.01/-0.02
7
40 ～ 500
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
7 ～ 7.99
-0.01/-0.02
8
40 ～ 500
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
8 ～ 9.99
-0.01/-0.02
10
40 ～ 500
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
10 ～ 11.99
-0.01/-0.02
12
40 ～ 500
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
12 ～ 12.99
-0.01/-0.02
13
40 ～ 500
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
3 ～ 3.49
0/-0.005
3.5
40 ～ 300
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
3.5 ～ 3.99
0/-0.005
4
40 ～ 300
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
4 ～ 4.49
0/-0.005
4.5
40 ～ 300
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
4.5 ～ 4.99
0/-0.005
5
40 ～ 400
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
5 ～ 5.49
0/-0.005
5.5
40 ～ 500
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
5.5 ～ 5.99
0/-0.005
6
40 ～ 500
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
6 ～ 6.49
0/-0.005
6.5
40 ～ 500
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
6.5 ～ 6.99
0/-0.005
7
40 ～ 500
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
7 ～ 7.99
0/-0.005
8
40 ～ 500
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
8 ～ 9.99
0/-0.005
10
40 ～ 500
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
10 ～ 11.99
0/-0.005
12
40 ～ 500
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
12 ～ 12.99
0/-0.005
13
40 ～ 500
軸径・全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
3
0/-0.005
-
40 ～ 300
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
3.5
0/-0.005
-
40 ～ 300
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
4
0/-0.005
-
40 ～ 300
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
4.5
0/-0.005
-
40 ～ 300
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
5
0/-0.005
-
40 ～ 400
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
5.5
0/-0.005
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
6
0/-0.005
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
6.5
0/-0.005
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
7
0/-0.005
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
8
0/-0.005
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
9
0/-0.005
-
0.02 ～ 0.05
全長指定タイプ
-
10

1個

-( - )

3日目

1面カット
9
0/-0.005
-
40 ～ 500
全長指定タイプ
-
10

1個

-( - )

3日目

1面カット
10
0/-0.005
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
12
0/-0.005
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

1面カット
13
0/-0.005
-
40 ～ 500
全長指定タイプ
0.02 ～ 0.05
10

1個

-( - )

3日目

4面カット
3
-0.01/-0.02
-
40 ～ 300
全長指定タイプ
0.03 ～ 0.05
10

1個

-( - )

3日目

4面カット
3.5
-0.01/-0.02
-
40 ～ 300
全長指定タイプ
0.03 ～ 0.05
10

1個

-( - )

3日目

4面カット
4
-0.01/-0.02
-
40 ～ 300
全長指定タイプ
0.03 ～ 0.05
10

1個

-( - )

3日目

4面カット
4.5
-0.01/-0.02
-
40 ～ 300
全長指定タイプ
0.03 ～ 0.05
10

1個

-( - )

3日目

4面カット
5
-0.01/-0.02
-
40 ～ 500
全長指定タイプ
0.03 ～ 0.05
10

1個

-( - )

3日目

4面カット
5.5
-0.01/-0.02
-
40 ～ 500
全長指定タイプ
0.03 ～ 0.05
10

1個

-( - )

3日目

4面カット
6
-0.01/-0.02
-
40 ～ 500
全長指定タイプ
0.03 ～ 0.05
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

ダイス鋼SKD61・面カット・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。

規格・納期

■全長指定タイプ
ツバ厚4mm型式指定0.01mm単位
HTTypePLE
641面カット
GW－EPDS−L
GW−EPD−L

4面カット
GWS－EPDS−L
GWS−EPD−L		340.00～300.001面カット
0.02～0.05

4面カット
0.03～0.05
73.5
4
84.5
540.00～400.00(500.00)
95.540.00～500.00
6
106.5
7
118
149
1510
1712
1813
[ ! ]L寸(　)サイズはGW(S)－EPD－Lのみの規格となります。
■軸径・全長指定タイプ
ツバ厚4mm型式指定単位0.01mm
HTTypeNo.LPE
741面カット
GW－EPDBS
GW−EPDB

4面カット
GWS－EPDBS
GWS−EPDB		3.540.00～300.003.00～3.491面カット
0.02～0.05

4面カット
0.03～0.05
43.50～3.99
84.54.00～4.49
540.00～400.004.50～4.99
95.540.00～500.005.00～5.49
65.50～5.99
106.56.00～6.49
76.50～6.99
1187.00～7.99
15108.00～9.99
171210.00～11.99
181312.00～12.99

注文例

型 式－L－P－E
GW－EPD－L5
GWS－EPDBS5		－
－		270.50
268.30
－
P4.50		－
－		E0.03
E0.03

出荷日

 3 日目出荷

追加工

型 式－L－P－E－(KC・WKC…etc.)
GWS－EPDBS5－268.30－P4.50－E0.03－HC6.0
[ NG ]NHC・NHNは緊急出荷サービス（ストーク）不可

ツバカット加工の
指定単位について



(1)ツバカット加工を軸径に合わせて指定する時

指定単位
GW－EPDS−L・
GW−EPD−L・
GWS−EPDS−L・GWS−EPD−L
0.05mm単位可



GW−EPDBS・
GW−EPDB・
GWS−EPDBS・
GWS−EPDB
0.005mm単位可



(2)ツバカット加工を自由に指定する時

指定単位 0.1mm


追加工記号詳細
KC1面ツバカット
P/2≦KC＜H/2
WKC2面ツバカット
P/2≦WKC＜H/2
KAC
KBC		寸法違いツバカット
P/2≦KAC＜H/2
KBC＝指定0.1mm単位のみ
KAC＜KBC＜H/2
RKC2面(直角)ツバカット
P/2≦RKC＜H/2
DKC3面ツバカット
P/2≦DKC＜H/2
SKC4面ツバカット
P/2≦SKC＜H/2
KGC2面ツバカット(角度)
P/2≦KGC＜H/2
AG＝指定1°単位
0＜AG＜360
KTC3面ツバカット
120°振分け
P/2≦KTC＜H/2
追加工記号詳細
HCツバ径変更
HC＝指定0.1mm単位
[ ! ]P＋1≦HC＜H
HCCツバ径変更(精密)
HCC＝指定0.1mm単位
[ ! ]P＋1≦HCC＜H−0.3
TCツバ厚変更
TC＝指定0.1mm単位
[ ! ]2.0≦TC＜4
(L寸は指定寸法通り)
[ ! ]4−TC≦Lmax.−L
NCノック穴加工
[ ! ]H≧4に適用
[ NG ]NHC・NHN以外の併用不可
NCWノック穴＋スプリングピン打込加工
[ ! ]H≧4に適用
[ NG ]NHC・NHN以外の併用不可
NHCツバ裏部ナンバリング
指定範囲・指定方法は>>こちら
[ NG ]SKC併用不可
NHNツバ裏部ナンバリング(自動連番)
指定範囲・指定方法は>>こちら
[ NG ]SKC併用不可
追加工詳細>>こちら

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
