リプラギ®　ダンネージ【1～4個入り】

リプラギ®　ダンネージ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • M-RPD-A20
  • M-RPD-B20
  • M-RPD-C20
  • M-RPD-D20
  • M-RPD-G12
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常価格(税別)
8,600円 ～ 76,500円
税込価格
9,460円 ～ 84,150円

【用途】・コイル材保管用のダンネージです。【使用効果/メリット】・コスト：希少...

詳細情報を確認する

規格・仕様：
  • 安全対策
  • 5S対策

(i)ご注意

  • 常温でご使用ください。樹脂性質上、温度と共に伸縮します。また、バーナーや溶接の火花で溶ける場合があります。
  • 強度保持のため、鉄枠などと併用しての使用を推奨いたします。
  • 北海道・沖縄・離島のお客様は型番末尾に遠方・離島チャージ「TK」を追記下さい。

型番

未確定10件の候補があります。

  • CADデータ未対応

Loading...

商品情報

製品特長紹介動画

製品の特長や製造方法の紹介動画です。

使用方法

・コイル材保管用のダンネージです。
・強度保持のため、鉄枠などと併用してのご使用をお勧めいたします。

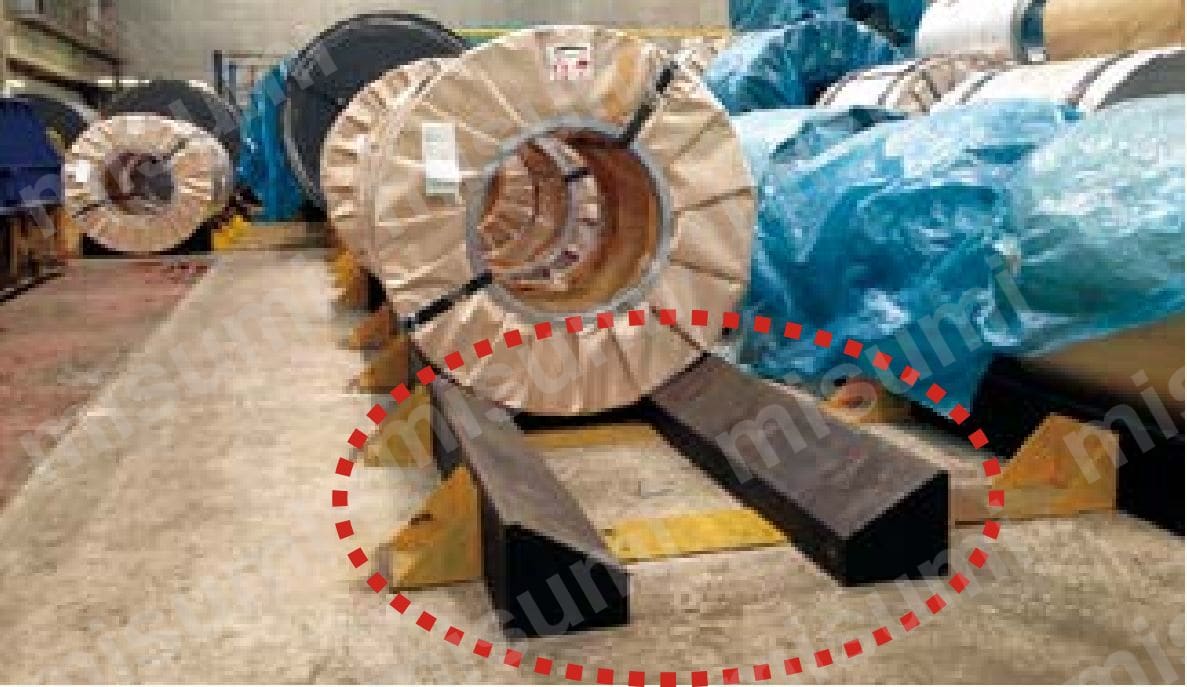

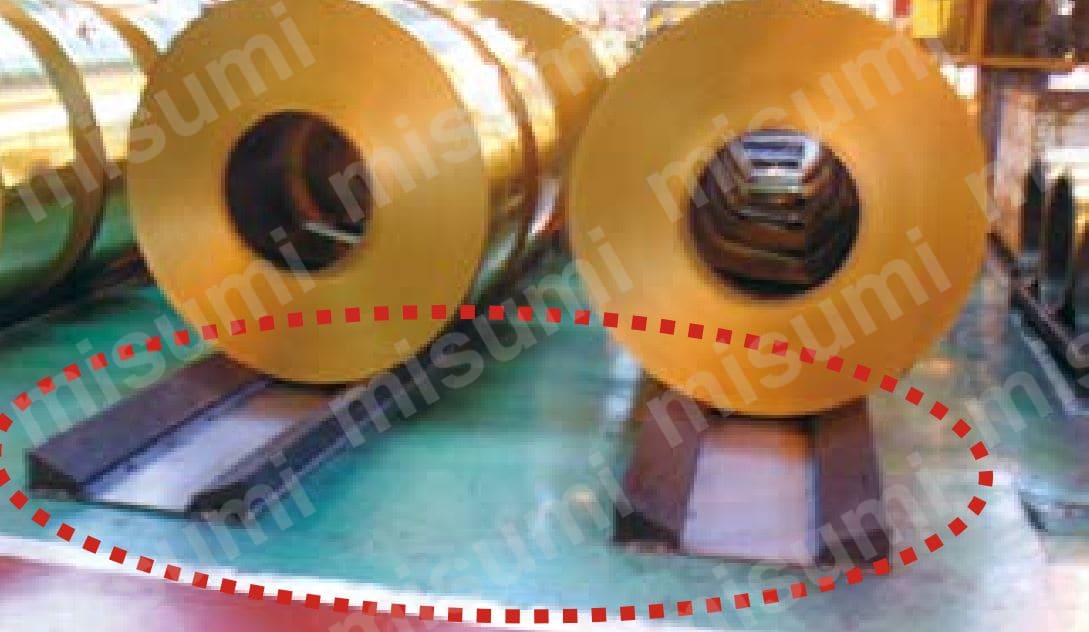

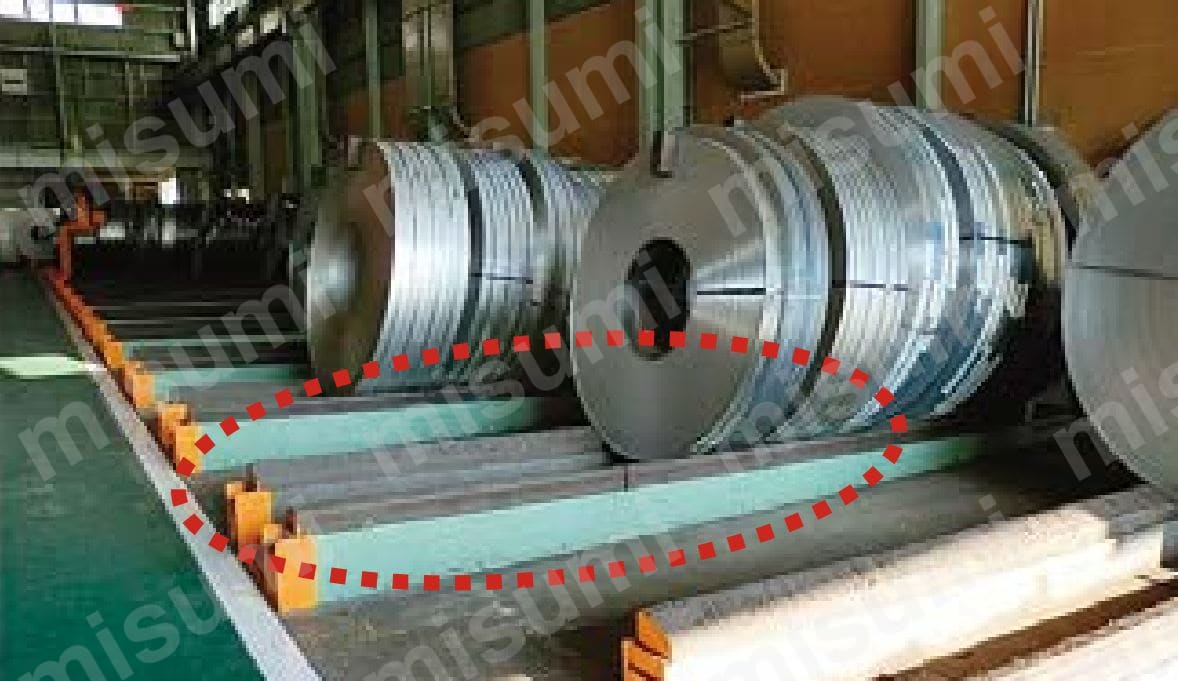

使用例

使用例1
使用例2
使用例3

使用例4
使用例5
使用例6

使用効果／メリット

  1. 1.コスト　希少な木材に比べ導入コストを抑えることができ、耐久性に優れているためランニングコストの低減に繋がります。
  2. 2.強度　木材に比べ、圧縮荷重に優れています。
  3. 3.耐久性　樹脂製品なので腐敗する事は無く、耐薬品性にも優れています。
  4. 4.安全性　PP,PEを使用しており、有害物質を含みません。
  5. 5.リサイクル可能　廃プラスチック（PE・PP）を使用した、100%マテリアルリサイクル製品のため、破損しても再資源化が可能です。

製品仕様

機能

木材からリプラギ®に置き換えることで、耐久性や安全性を向上します。

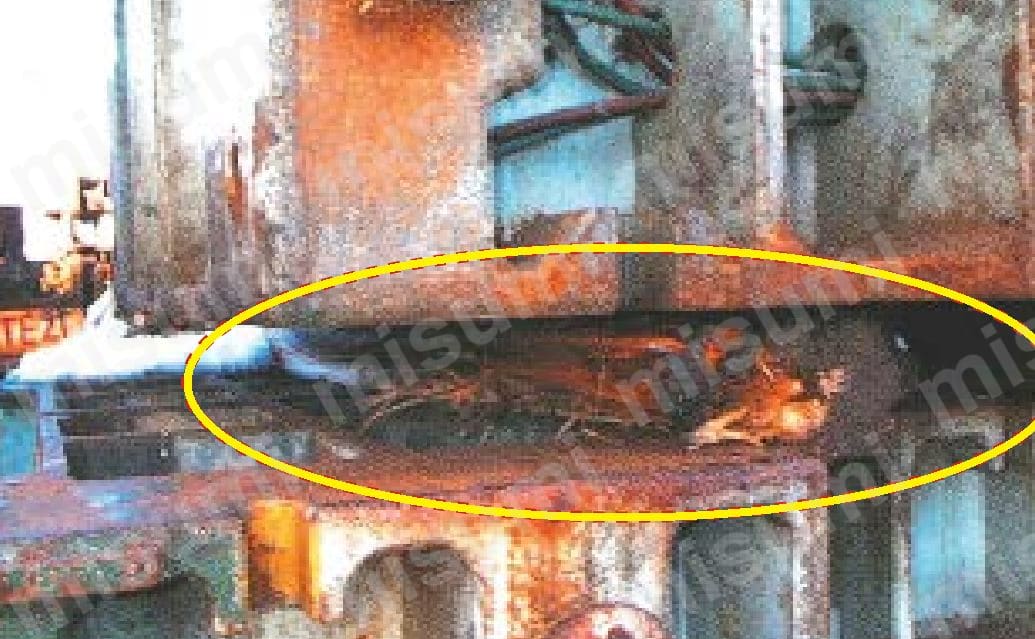

【BEFORE】木材の枕木が腐敗し潰れかけている様子

before

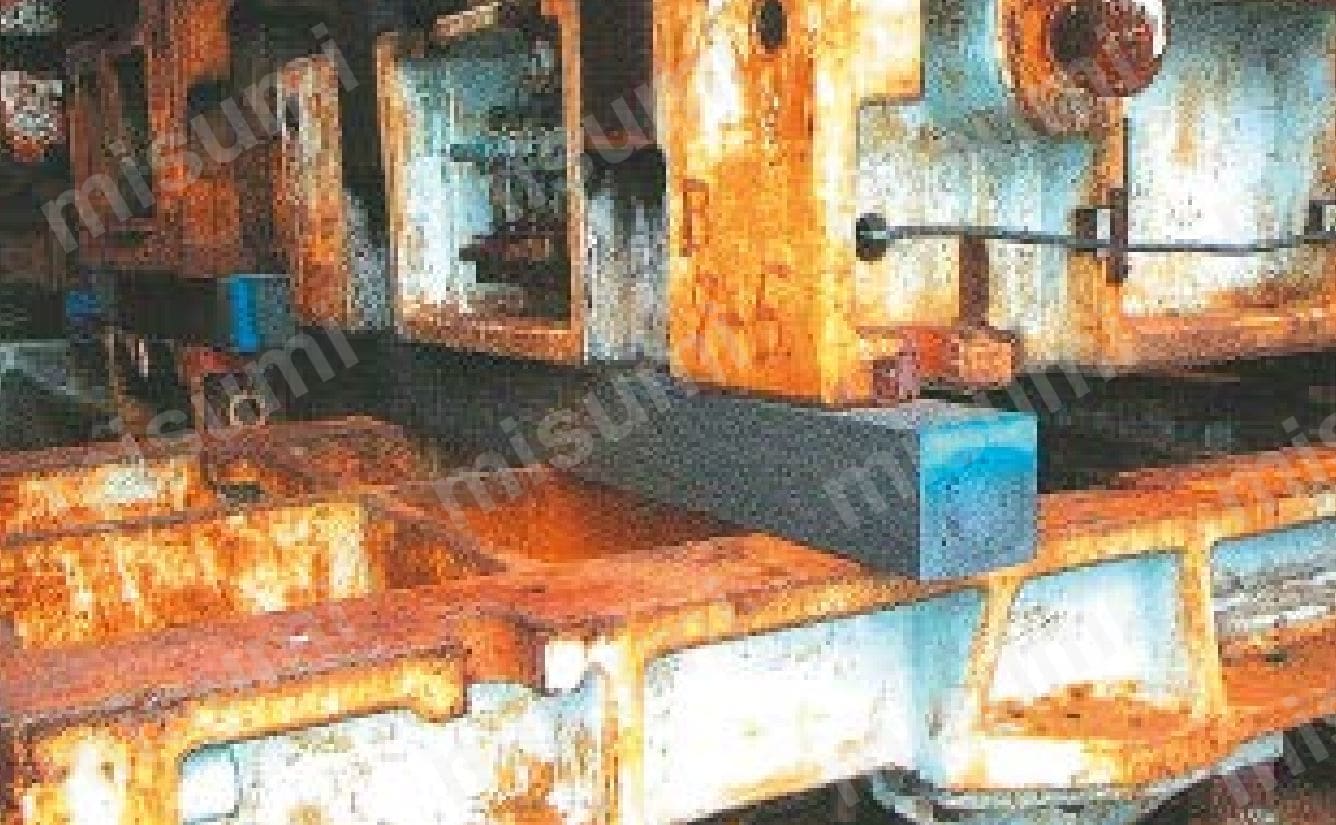

【AFTER】リプラギ®で安全に保管されている様子

after

性能・試験情報

角材曲げ試験

　　密度　g/c㎥　　　曲げ弾性率　Mpa(N/m㎡ )　　曲げ強さ　Mpa(N/m㎡ )　
0.9458117.5
  ※角材サイズ60×60の場合の、測定平均値データです。保証値ではなく参考値となります。

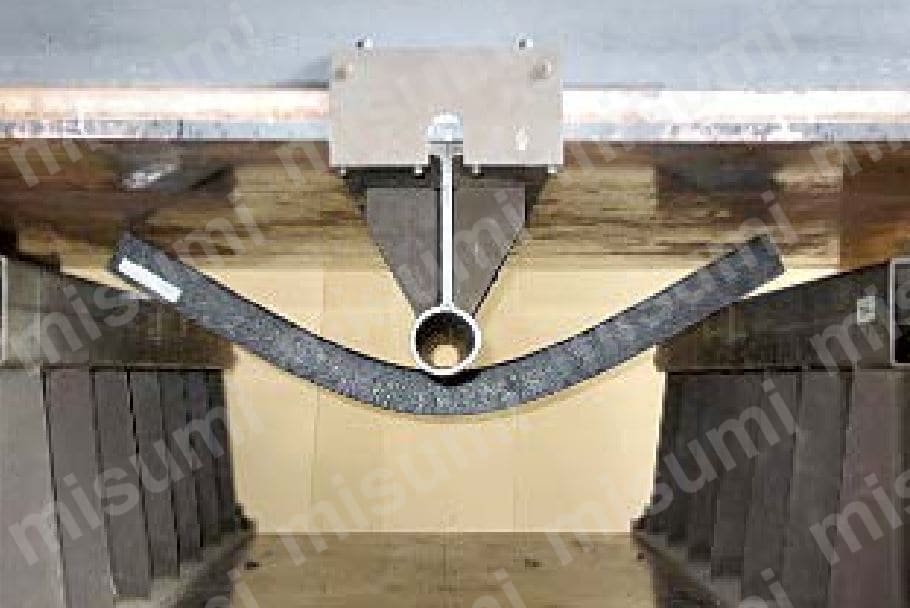

曲げ試験


角材圧縮試験

　方向　　　　　密度　g/c㎥　　　　圧縮弾性率 Mpa(N/m㎡ )　　圧縮比例限界強さ Mpa(N/m㎡ )　
縦0.943084.9
横0.942374.3
※角材サイズ60×60の場合の、測定平均値データです。保証値ではなく参考値となります。

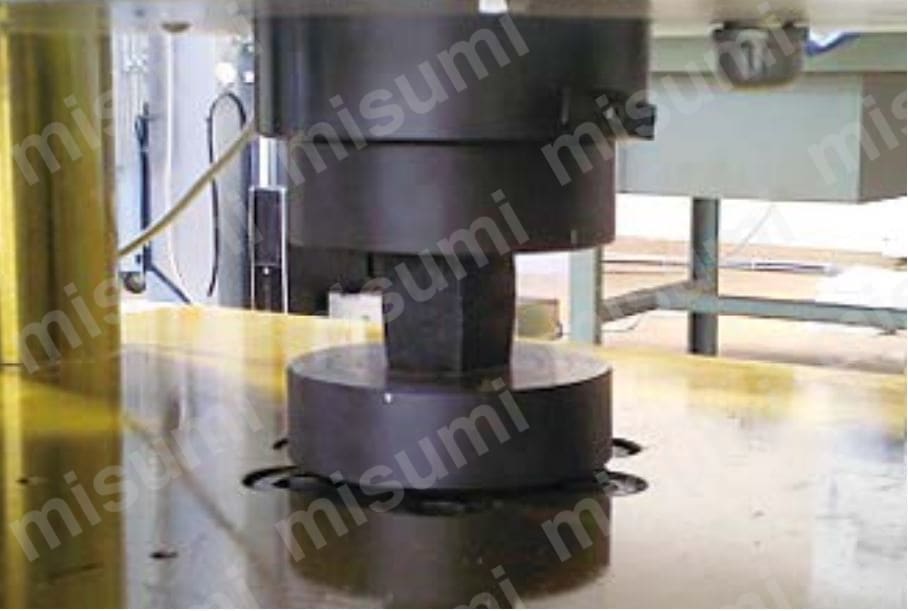

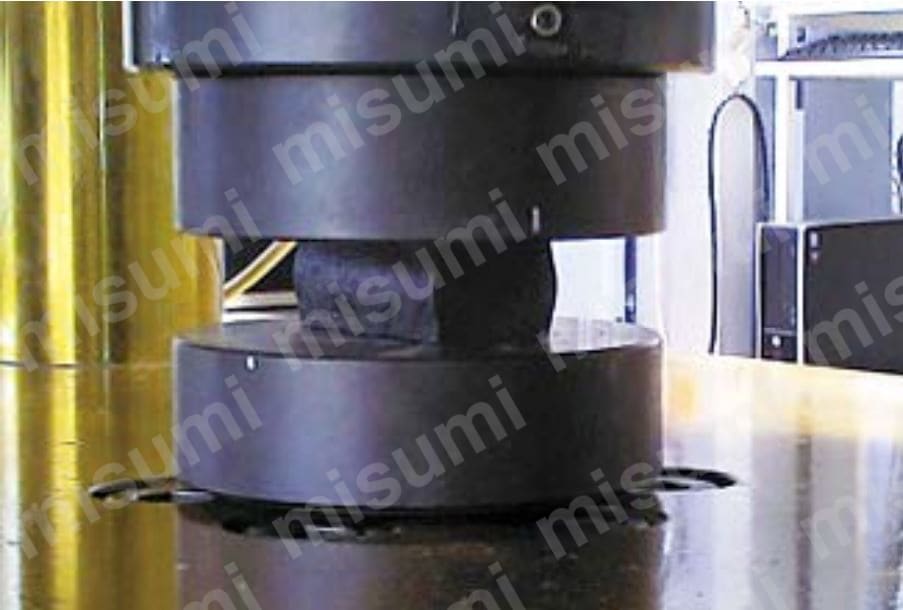

圧縮試験（縦方向）

圧縮試験　縦

圧縮試験（横方向）

圧縮試験　横

圧縮強さ計算例　　※100×100×1000mmlの場合

・荷重受け面積：100×1,000=100,000㎟
・JIS規格圧縮比例限界強さ：3.0Mpa(N/㎟)
・圧縮強さ：100,000×3.0=300,000N → 300,000/9.8 = 30,612kgf
➡100×1,000㎜の平面圧縮荷重で約30tの圧縮強さを保有しています。


リプラギ®と南洋材の物性比較

試験対象　摩耗試験（摩耗減量）　　摩擦試験(動摩擦係数)　硬度（デュロメーター硬度測定）
　リプラギ®角材　　36.5mg/1,000回0.2140～60HDD
　木材（南洋材）　483.0mg/1,000回0.2560～80HDD


リプラギ®　各種試験データ

　吸水率　　0.03%　
　発火点　　約390℃　
　軟化点　　80～100℃　

工場の脱炭素施策の第一歩として

リプラギ®をご使用いただくことで、プラスチックの焼却を防ぎ、木材の利用を減らすことができるため、地球温暖化の防止や森林資源の保護に繋がります。
リプラギ®角材100角×1,000mmを100本を利用 した場合、 2,310kg-CO2  の削減効果があります。
2001年～2022年1月まで、リプラギ®シリーズ全体で17,003tもの木材削減効果がありました。

環境対策

選定サポート情報

メンテ効率改善　金型メンテ　射出ユニット炭化物メンテナンスの基礎

技術情報

メンテナンス関連のおすすめ記事です。ぜひご覧ください。

成形現場のメンテナンス基礎知識

絶対にやっておきたい射出成形機の予防メンテナンス

射出成形現場でできる金型メンテナンス

射出成形金型の修理・メンテナンス

射出成形金型の保守・管理

射出成形の点検項目

型番リスト

表示件数:
  1. 1
型番
サイズ(H×W×L)(mm)
入数
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
170×160×1980
4

1パック

4個入り

76,500円( 84,150円 )

5日目

145×120×1980
4

1パック

4個入り

59,300円( 65,230円 )

5日目

116×103×1980
4

1パック

4個入り

38,300円( 42,130円 )

5日目

90×80×1980
4

1パック

4個入り

29,200円( 32,120円 )

5日目

209×187×1200
4

1パック

4個入り

73,600円( 80,960円 )

5日目

170×160×1980
1

1個

20,800円( 22,880円 )

5日目

145×120×1980
1

1個

16,500円( 18,150円 )

5日目

116×103×1980
1

1個

10,800円( 11,880円 )

5日目

90×80×1980
1

1個

8,600円( 9,460円 )

5日目

209×187×1200
1

1個

19,300円( 21,230円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

【用途】
・コイル材保管用のダンネージです。
【使用効果/メリット】
・コスト：希少な木材に比べ導入コストを抑えることができ、耐久性に優れているためランニングコストの低減にも繋がります。
・強度：木材に比べ、圧縮荷重に優れています。
・耐久性：樹脂製品なので腐敗する事は無く、耐薬品性にも優れています。
・安全性：PP,PEを使用しており、有害物質を含みません。
・リサイクル可能：廃プラスチック（PE・PP）を使用した、100%マテリアルリサイクル製品のため、破損しても再資源化が可能です。
【使用対象】
・木材のダンネージをご使用される中で、コスト・耐久性・安全性などに課題を感じられている方

(i)ご注意

  • 常温でご使用ください。樹脂性質上、温度と共に伸縮します。また、バーナーや溶接の火花で溶ける場合があります。
  • 強度保持のため、鉄枠などと併用しての使用を推奨いたします。
  • 北海道・沖縄・離島のお客様は型番末尾に遠方・離島チャージ「TK」を追記下さい。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

リプラギ®　ダンネージ

リプラギ®　ダンネージ

    リプラギ®　コイル台

    リプラギ®　コイル台

      リプラギ®　フロアーマット（金型保管用）

      リプラギ®　フロアーマット（金型保管用）

        リプラギ®　ブロック

        リプラギ®　ブロック

          リプラギ®　角材(金型用枕木)

          リプラギ®　角材(金型用枕木)

            防錆フィルム　コーテック　VpCI-126　チャック付き防錆袋

            防錆フィルム　コーテック　VpCI-126　チャック付き防錆袋

              防錆フィルム　コーテック　VpCI-126

              防錆フィルム　コーテック　VpCI-126

                防錆ストレッチフィルム　コーテック

                防錆ストレッチフィルム　コーテック

                  溝付ガイドレール -窒化処理タイプ-

                  溝付ガイドレール -窒化処理タイプ-

                    溝無しガイドレール -フリー指定タイプ-

                    溝無しガイドレール -フリー指定タイプ-

                      位置決めスクウェアブロック

                      位置決めスクウェアブロック

                        センターレール -フリー指定タイプ-

                        センターレール -フリー指定タイプ-

                          位置決め付ロッキングブロック -フリー指定タイプ-

                          位置決め付ロッキングブロック -フリー指定タイプ-
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 8,600円～ 10,600円～ 16,500円～ 3,980円～ 2,730円～ 21,960円～ 41,620円～ 21,660円～ - - 4,600円～ - -
                            通常出荷日 5日目   5日目   5日目   5日目   5日目   3日目   3日目   3日目   5日目   5日目   在庫品1日目   当日出荷可能 5日目   3日目～

                            リプラギ®　ダンネージのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 加工はできますか？
                            A
                            基本的に木材と同様の加工は可能ですが、以下の点をご注意ください。
                            ・木材用のジャンピングソーなどで切断可能ですが、刃の粗いものをご使用ください。刃の細かいものでは、摩擦熱で溶ける恐れがあります。
                            ・穴開け加工は木材用のボール盤で加工できますが、製品中央部には巣がありますので、ご注意ください。
                            ・釘やビスなどの打ち込みは可能です。木材に比べ抜けやすくなってますので、ネジ付や長さなど用途に応じてご使用ください。
                            Q 水分は吸収しますか？
                            A
                            吸水率は非常に低く、ほぼ吸収しませんので、水や油で濡れた状態では滑りやすくなります。ご注意ください。
