E10077用センサーブラケット
- 当日出荷可能
- 通常単価(税別)
- 4,600円
- 税込単価
- 5,060円
・M30,M18サイズのセンサーに対応しています。・マグネットで取付けるため加...
-
- 種類：
- アクセサリ
-
- 適合アダプタ：
- E10076 / E10077
-
- センサー径：
- M18 / M30
(i)ご注意
- E10077,E10076は付属しません。

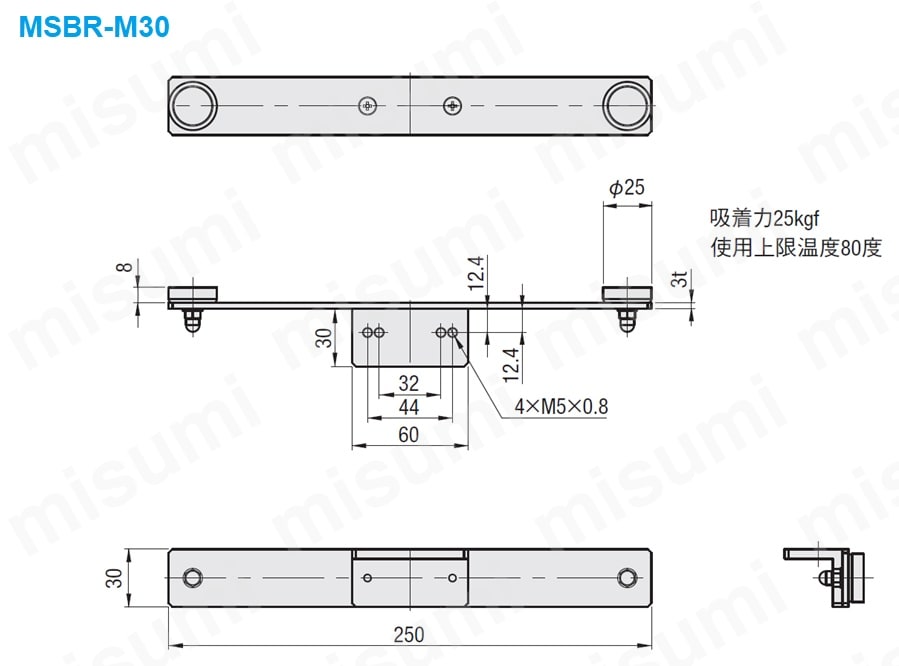

| 適合センサ | 適合アダプタ | 材質 | A | B | T | 磁石 | 吸着力 | 残留磁束密度 | 使用上限温度 | 型式 |
|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (mm) | (mm) | ||||||||
| M30 | E10077 | アルミ | 250 | 30 | 3 | ネオジム | 25kgf | 11.7-12.2kG | 80℃ | MSBR-M30 |
| M18 | E10076 |
磁性体ではないアルミ等には取付できません。ステンレスの場合はSUS430で使用可能です。
使用方法
【ステップ1】

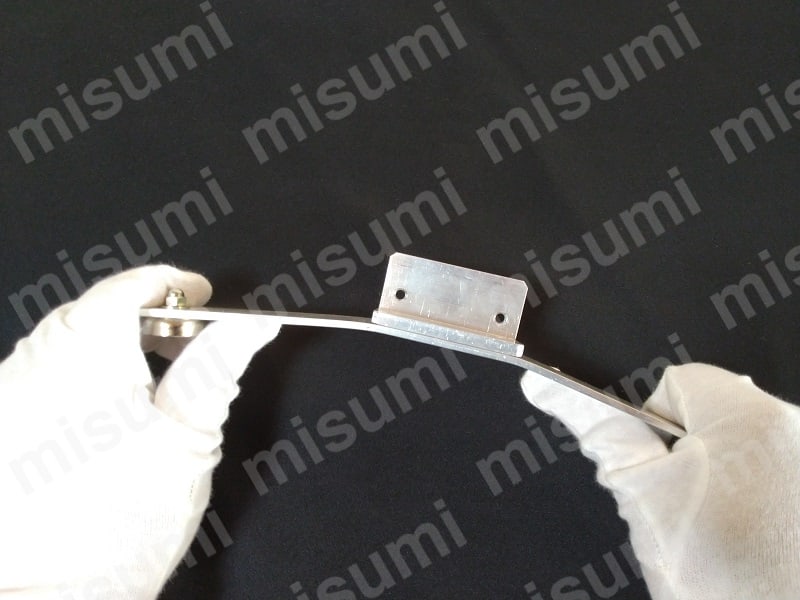

取付対象物が円筒形場合は、このようにバー部分を曲げてください。
【ステップ2】

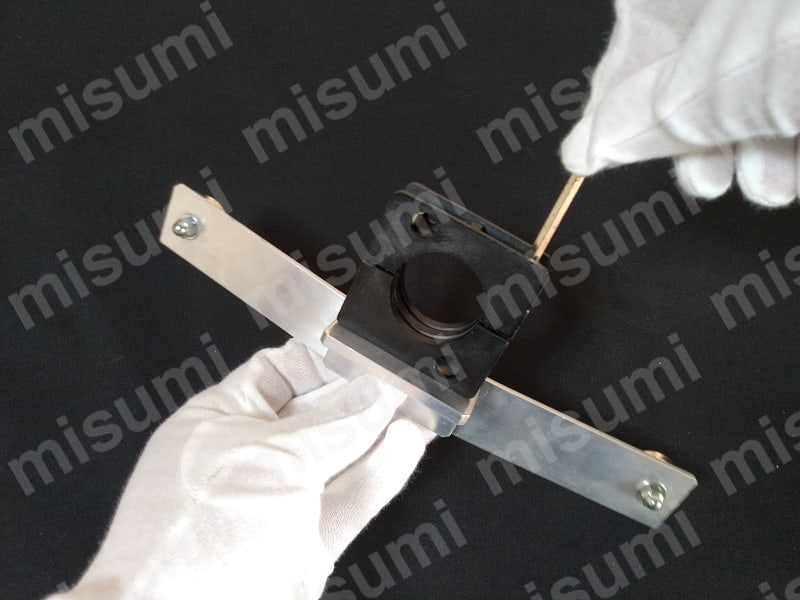

E10077又はE10076を本商品に取付けます。
【ステップ3】

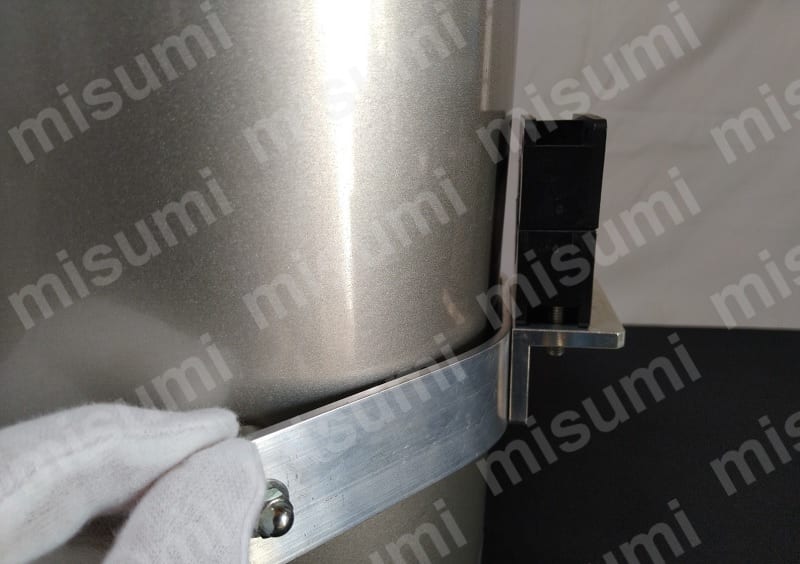

設備等に取付けます(マグネットなので非磁性体には取付できません)
【ステップ4】

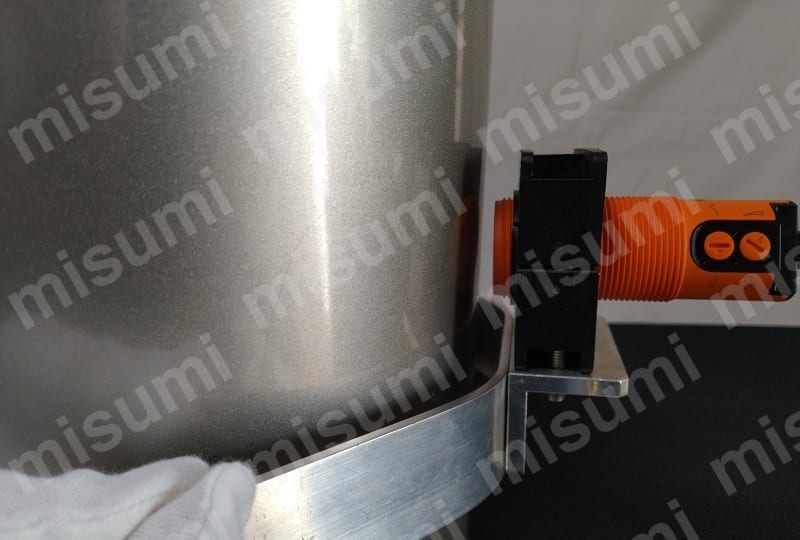

センサーと測定対象物との距離を調整ます。
適応アダプタ

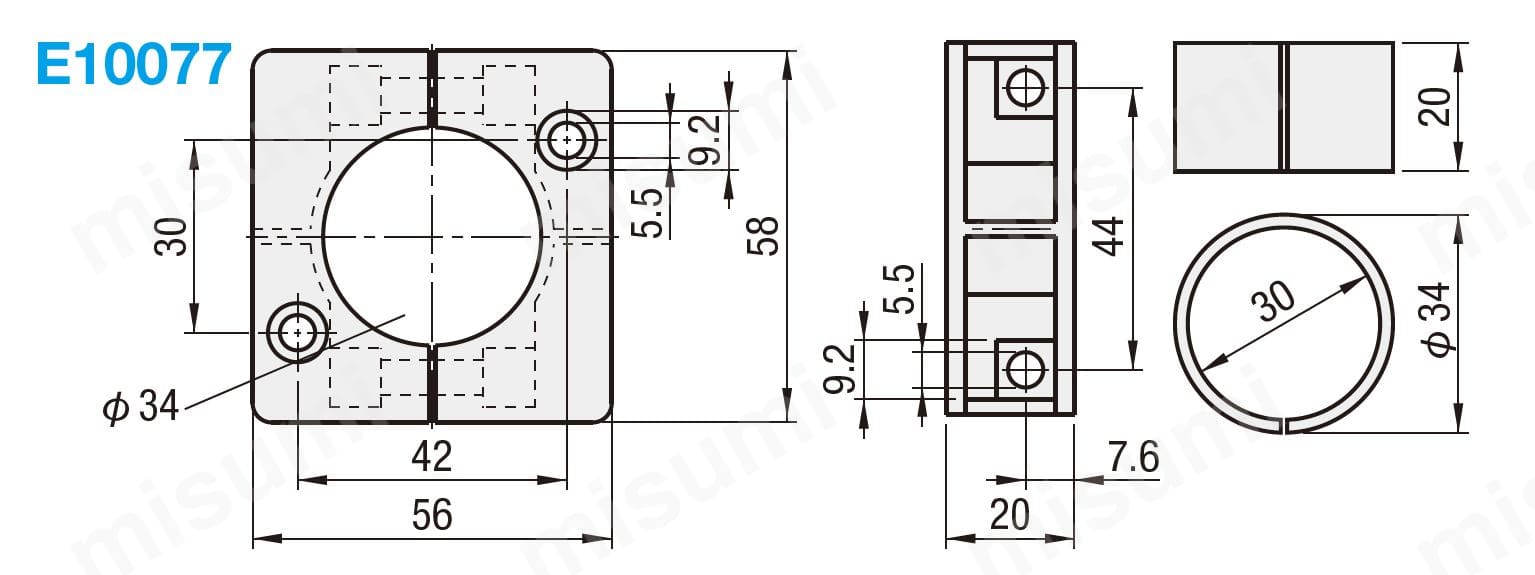

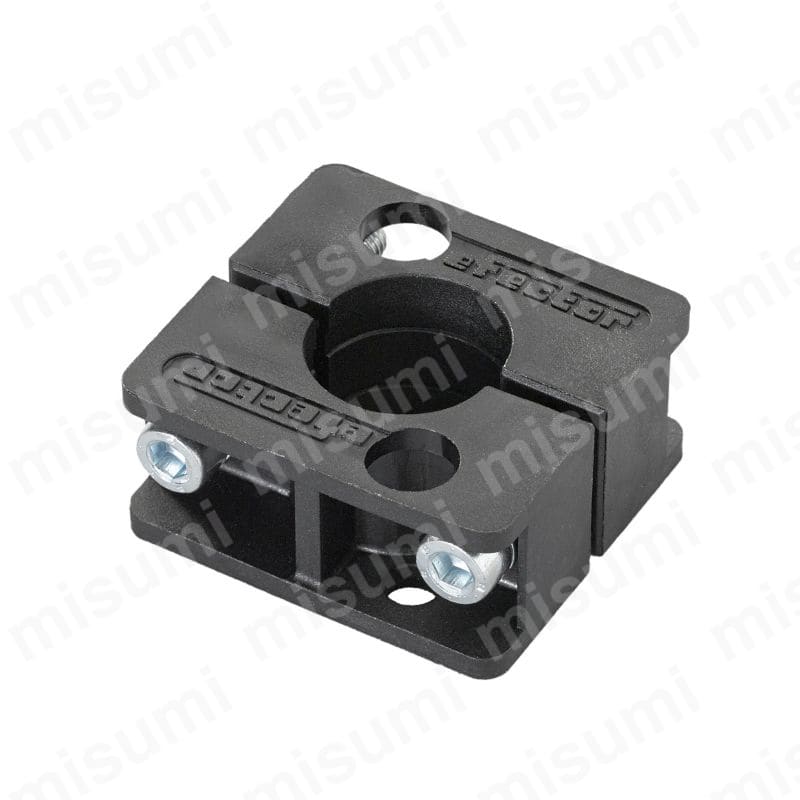

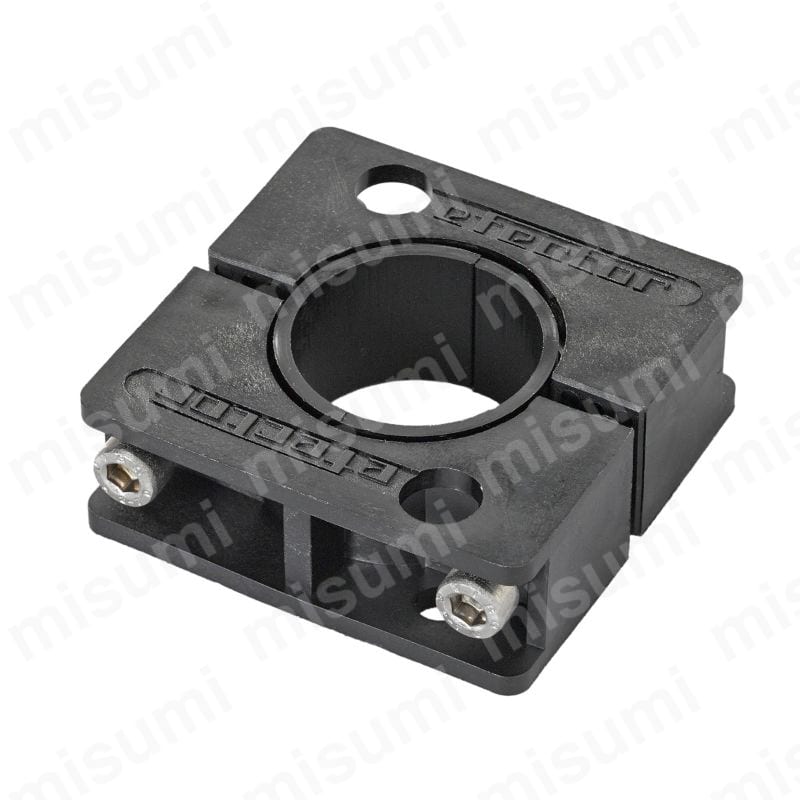

■E10077
| 材質 | ボルト | ワッシャー | 補助リング | 型式 |
|---|---|---|---|---|
| PBT | M5×60(2個) | 2個 | M30(1個) | E10077 |

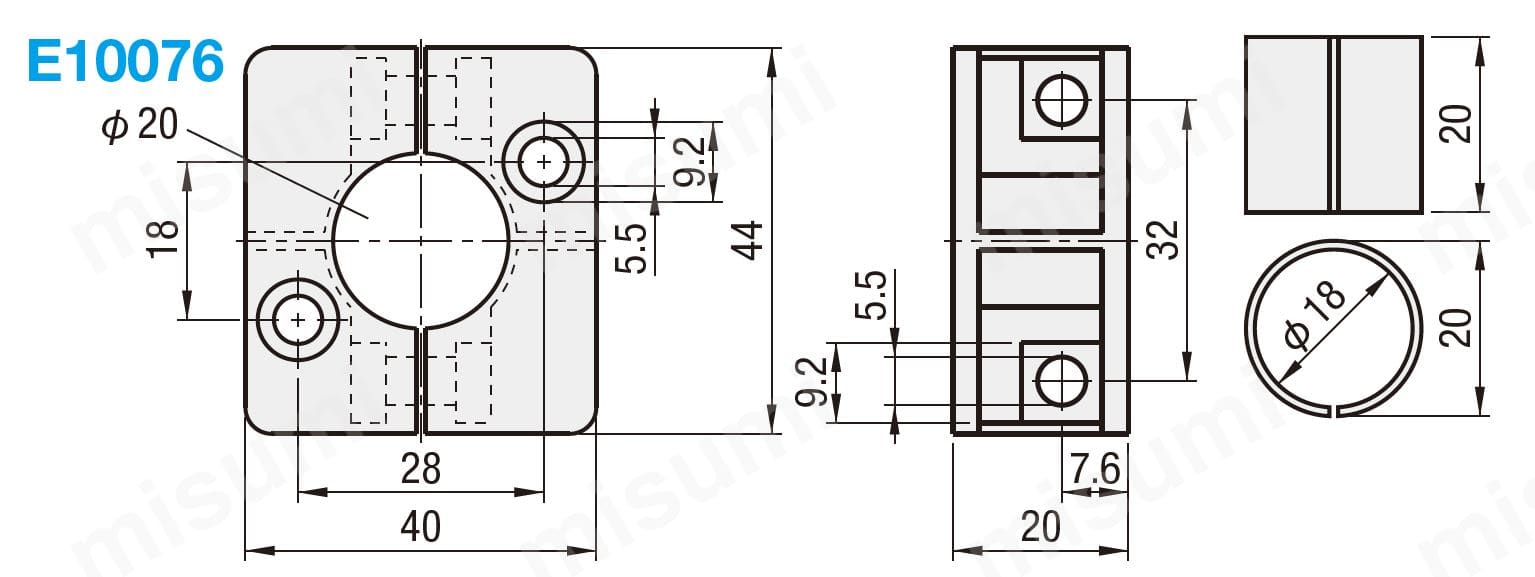

■E10076
| 材質 | ボルト | ワッシャー | 補助リング | 型式 |
|---|---|---|---|---|
| PBT | M5×35(2個) | 2個 | M18(1個) | E10076 |
詳細情報
基本情報
・M30,M18サイズのセンサーに対応しています。・マグネットで取付けるため加工不要です。・材料タンク(材質:SUS430等)の下限監視等にご使用下さい。
・E10077、E10076を取付けてご使用ください。
(i)ご注意
- E10077,E10076は付属しません。
