フロースイッチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

ミスミ

ミスミ

フロースイッチ

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
15,000円 ～ 16,000円
税込価格
16,500円 ～ 17,600円

【用途】金型水管に媒体が流れているか否かを検出します。設定値以下の流量になった...

詳細情報を確認する

型番

未確定4件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

  • CADデータ未対応

Loading...

SSWF
SSWFL 警報出力BOX(SBDC4)
のご案内は>>こちら [ ! ]出荷時はNOに結線しています。
[ ! ]NCに変更する場合はSBDC4の

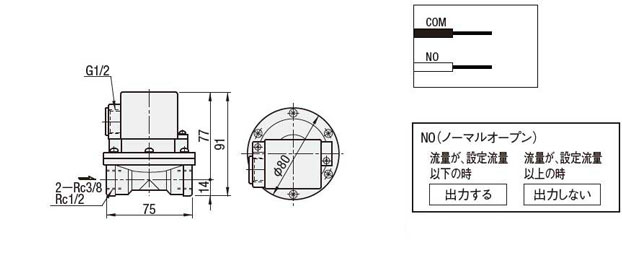

  切替スィッチで変更可能です。 フロースイッチ_図面
配管口径検出可能使用流体使用可能
温度		周辺温度使用圧力リード線取付姿勢型式
A呼称Rc(PT)芯数長さType
10A3/85~20
(L/min)		水5~60℃5~60℃0.03~ 0.5MPa23m水平SSWF10A
15A1/215A
10A3/80.8~5
(L/min)		SSWFL10A
15A1/215A
[ ! ]設備への取付は寸法を必ず確認してください。
[ ! ]耐圧力は1.0MPaですが、使用圧力内で使用してください。
[ ! ]媒体温度は使用可能温度内で設定ください。
[ ! ]流量レンジ選定でお困りの場合はご連絡ください。

■流量レンジ選定方法  [ ! ]当選定方法は目安のため、正確な流量値を保証するものではありません。
①温調機メーカー型式と電源周波数を確認
②実機の運転中媒体圧力を確認
③メーカー型式のポンプ性能曲線図を参照し
 揚程(m)÷10＝媒体圧力として流量を確認
④流量÷分岐管系統数＝1系統の想定流量
計算例
右図参考例50Hzの場合
10A(3/8)×4方向 運転中媒体圧力：0.3MPa
ポンプ流量曲線図から35L/min
35(L/min)÷4方向＝1系統8.75(L/min)

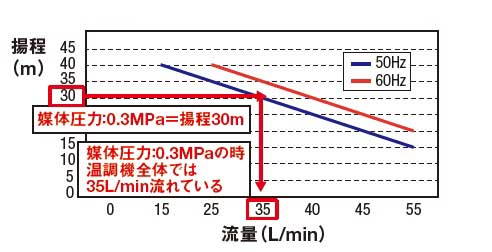

ポンプ流量曲線（参考例） フロースイッチ_流量レンジ選定方法2


■フロースイッチ(SSWF,SSWFL)実配線図　接続先：警報出力BOX(SBDC4)

フロースイッチ_実配線図
SBDC4_用途事例1
SBDC4_用途事例2

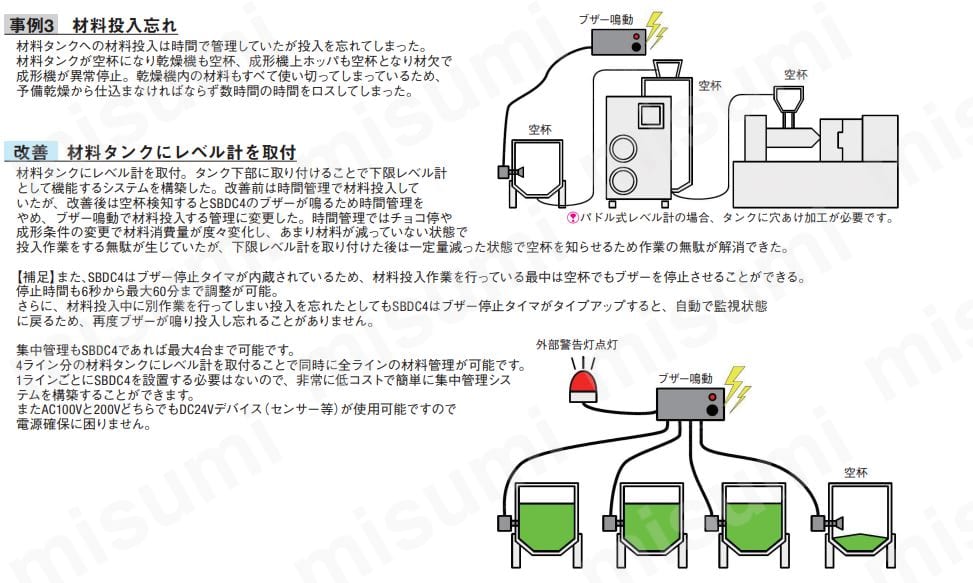

SBDC4_用途事例3
外形図・規格表を表示

絞り込み条件：2 項目の仕様が未選択です

すべて解除

  • 流量レンジ(L/min)

    解除
    • 0.8～5
    • 5～20

  • 配管口径

    解除
    • 10A
    • 15A

  • タイプ

    解除
    • SSWF-10A
    • SSWF-15A
    • SSWFL-10A
    • SSWFL-15A

  • 出荷日

    解除
    • すべて
    • 当日出荷可能

型番リスト

表示件数:
  1. 1
型番
流量レンジ(L/min)
配管口径
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5～20
10A

1個

15,000円( 16,500円 )

在庫品1日目

当日出荷可能

5～20
15A

1個

15,000円( 16,500円 )

在庫品1日目

当日出荷可能

0.8～5
10A

1個

16,000円( 17,600円 )

在庫品1日目

当日出荷可能

0.8～5
15A

1個

16,000円( 17,600円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【用途】
金型水管に媒体が流れているか否かを検出します。設定値以下の流量になった場合に、異常を出力できます。
【特徴】
★警報出力ボックスSBDC4に繋げば、即時に流量監視システムが完成します！！

■□拡充希望センサー/デバイス　ご意見投稿フォーム□■>

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

フロースイッチ

フロースイッチ

    漏水検知センサー

    漏水検知センサー

      ノーマルオープン電磁弁

      ノーマルオープン電磁弁

        警報出力BOX

        警報出力BOX

          C型シャコ万力 強力タイプ

          C型シャコ万力 強力タイプ

            ワイパー付のぞき窓【NMW】

            ワイパー付のぞき窓【NMW】

              ホットジェット（塩化ビニール類溶接機）

              ホットジェット（塩化ビニール類溶接機）

                フランジステイブルナット（小型）（細目）

                フランジステイブルナット（小型）（細目）

                  立配管金具 組式立バンド（電気亜鉛めっき／ステン／どぶめっき）

                  立配管金具 組式立バンド（電気亜鉛めっき／ステン／どぶめっき）

                    真空ゴム管 長物 4.5×18 10m巻

                    真空ゴム管 長物 4.5×18 10m巻

                      真空ゴム管 長物 12×30 切売 <m単位>

                      真空ゴム管 長物 12×30 切売

                        メーカー ミスミ ミスミ ミスミ ミスミ ロブテックス MONOVATE（旧：日東金属工業） マツデン 双和製作所 アカギ 三商 三商
                        通常価格 15,000円～ 12,720円～ 15,000円～ 3,500円～ 4,017円～ 121,774円～ 116,288円～ 161円 103円～ 28,414円 6,840円
                        通常出荷日 在庫品1日目   当日出荷可能 2日目   2日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 6日目   1日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 19日目   10日目
                        種類 センサ本体 センサ本体 その他 警報出力BOX - - - - - - -
                        測定項目 流量 漏水 - - - - - - - - -
                        出力信号 スイッチ(ON/OFF)出力 スイッチ(ON/OFF)出力 - - - - - - - - -
                        スイッチ出力 NO NO/NC切替 - - - - - - - - -
                        リード線長さ(m) 3 - - - - - - - - - -
