ハイトルクボルト

評価 5.0平均満足度5.0 この商品のレビューをみる（1件） この商品のFAQをみる(1件)
通常価格(税別)
3,500円 ～ 5,600円
税込価格
3,850円 ～ 6,160円

【用途】・金型やワークの締め付け、振動で緩みやすい箇所の締め付けに最適です。【...

詳細情報を確認する

規格・仕様：
  • メンテ効率
  • 段取短縮
  • 材質：
    特殊鋼
  • 硬度：
    HRC60～65
  • 熱処理：
    完品焼入
  • 仕上：
    耐摩耗処理

(i)ご注意

型番

未確定8件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

使用方法

ハイトルクボルトをクランプや金型に仮止めした後、専用のハイトルクレンチで3～4回ほど回すと、必要軸力が出ます。
ハイトルクレンチが、ガチッと音がなれば締め付け完了ですので、それ以上締め付けないでください。



製品仕様

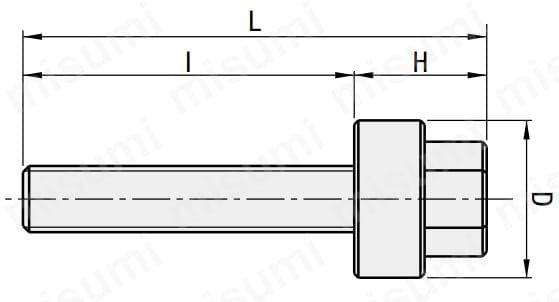

外形図

図面


構造

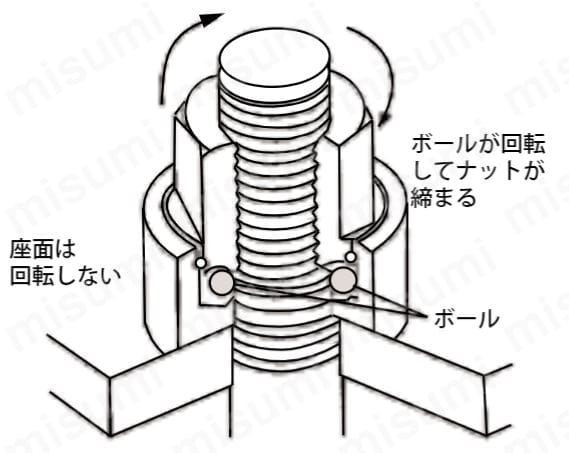

一般的なボルト・ナットの座面摩擦抵抗は約45%あるため、伝わるトルクは55%程度のみとなります。
