ミスミ

落下防止弁

当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 2,200円～ 3,700円

税込価格: 2,420円～ 4,070円

【用途】・吸着搬送用アクセサリ・同一回路内にエアリーク（空気漏れ）の多いパッド...

詳細情報を確認する

分類：

吸着金具

型番

未確定3件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

My部品表保存

数量：
価格を確認

商品情報

製品仕様

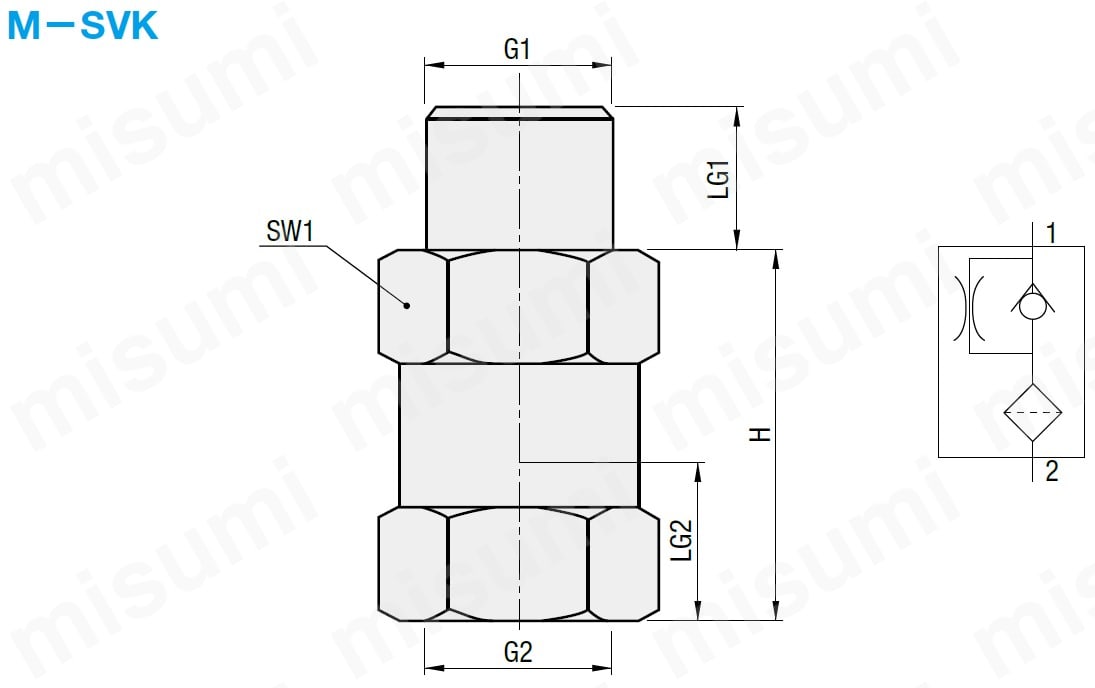

外形図

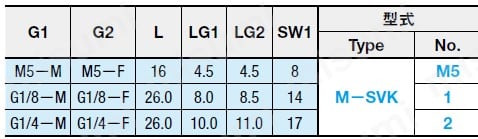

規格表

構造

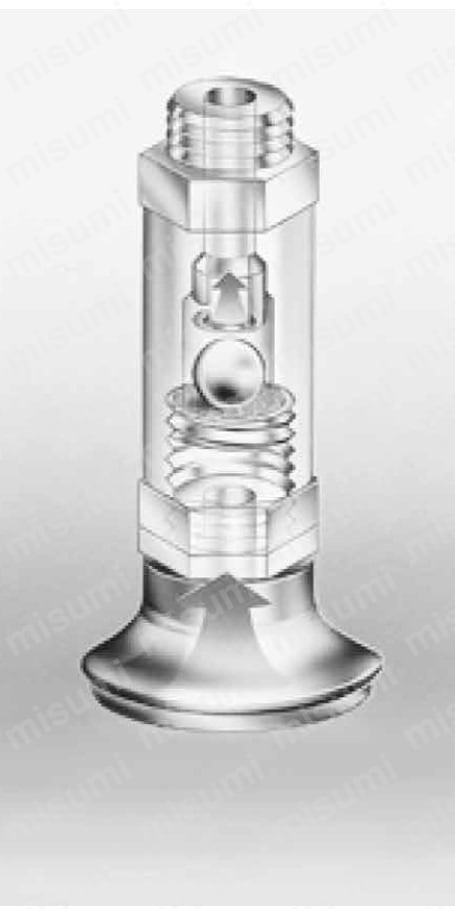

通気性のないワーク吸着時

吸着パッドが通気性のないワークに押し付けられると、バルブのボールは開位置になり、必要な真空を通します。

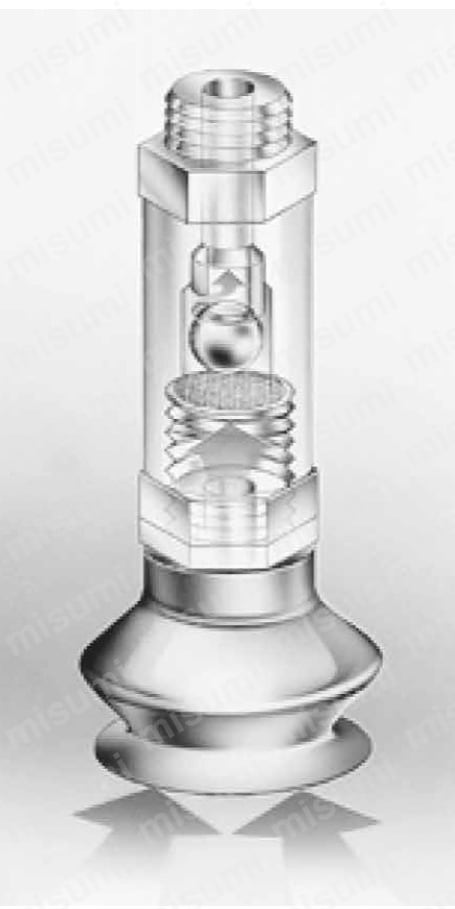

エア漏れ時、または搬送中にワークが落下した場合

ワークがパッドに吸着しない場合、または搬送時にパッドから落ちた場合、エアの流れがボールを座面に押し付けます。その結果、真空ラインが塞がり、システム内の真空を維持します。（ただし完全に遮断はされません）

真空破壊時

ボールが座面から押し出され、比較的大きな断面が開状態になり、大きな流量を通すことが可能になります。そのためワークは確実かつ速やかにリリースされます。

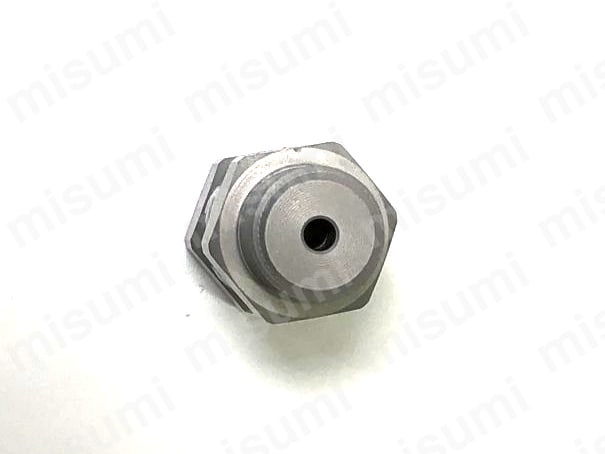

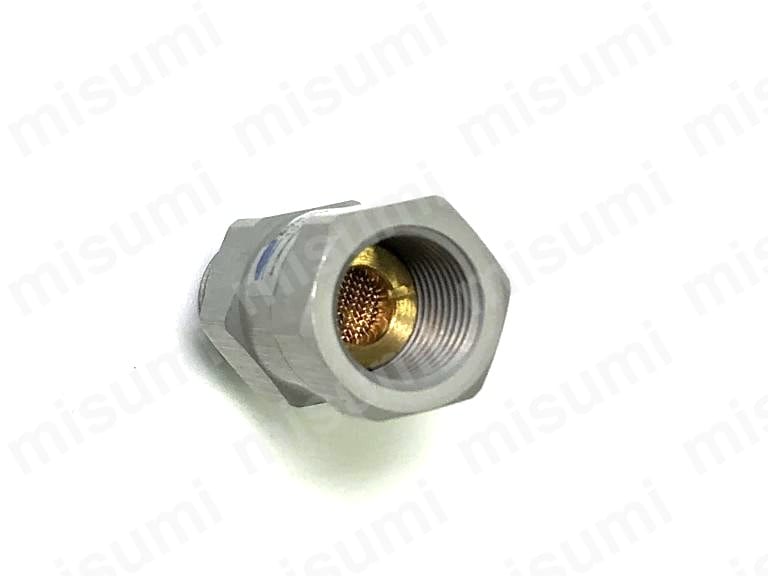

外観

外観イメージ1

外観イメージ2

外観イメージ3

撮影型番：M-SVK-2

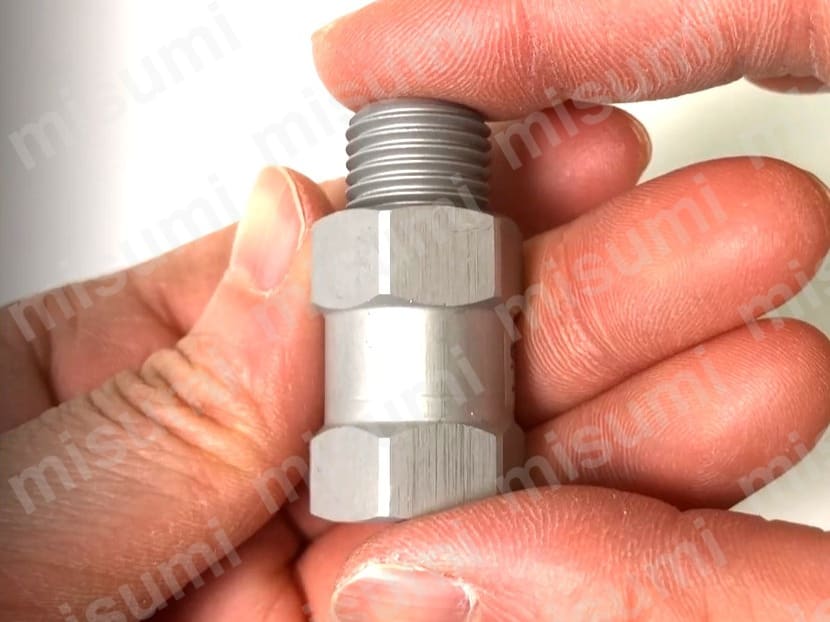

製品特長紹介動画

製品の実際の大きさが分かる動画です。

撮影型番：M-SVK-2

選定サポート情報

その他チャック関連商品のご紹介

チャック部品　新商品続々登場！

商品情報を表示

絞り込み条件

CAD

解除
- 2D
- 3D
出荷日

解除
- すべて
- 当日出荷可能

型番リスト

表示件数:

型番	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

M-SVK-1	1個	3,220円( 3,542円 )	在庫品1日目当日出荷可能
M-SVK-2	1個	3,700円( 4,070円 )	在庫品1日目当日出荷可能
M-SVK-M5	1個	2,200円( 2,420円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

【用途】
・吸着搬送用アクセサリ
・同一回路内にエアリーク（空気漏れ）の多いパッドがあっても、エア流量を調整し全体の新空圧への影響を抑え、ワーク落下を防止
【使用効果／メリット】
・内蔵しているボールがパッドの流路を塞ぎ、ワークに接していないパッドからのエア漏れを防止します
・同一回路で複数パッドを使用する場合に適しています
・急速なワークリリースも可能です
・上部にオネジがあるため一般的な吸着パッドに接続可能です
【使用対象】
・プラスチック成形現場、射出成形現場
・取り出し搬送現場、吸着搬送現場

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
