コンパクトランナーチャック（ジマテック製）
- 当日出荷可能
- 通常価格(税別)
- 12,900円 ～ 15,470円
- 税込価格
- 14,190円 ～ 17,017円
【用途】・エアで先端のツメを動かし、プラスチック成形のランナーやスプルーをつか...
-
- 分類：
- ランナーチャック
規格表
| 対応ブラケット | 重量 (g) | 把持トルク (N・cm) | センサ | 作動形式 | 型式 |
|---|---|---|---|---|---|
| FP-SLBCD10 | 75 | 130 | なし | 複動 | BB-12-00 |
| 77 | 120 | なし | 単動 | BB-12-NO | |
| 90 | 120 | あり | 単動 | BB-13-NO |
※重量はおおよその目安となります。
※把持トルクは、0.6MPaで使用した際の値です。
製品仕様
特長
（1）マイクロスイッチ式と比較
- 近接スイッチと専用に設計したセンサー溝は、セットした位置から、位置ずれを起こしにくい設計です。
- マイクロスイッチから近接スイッチに変更した事でコンパクトな外形となっています。
- 3線の近接スイッチは、検知工ラーを起こしにくい丈夫な構造です。
回路図（3線）
回路図（2線）
従来のマイクロスイッチ式の場合
ジマテック製の近接スイッチの場合
（2）平行チャックと比較
- ランナー用のフィンガー製作が不要です。
- 平行チャックはピストン位置に合わせて、スイッチの位置決めが必要です。
平行チャックの場合
製品特長・使用例
非自動調芯・スプルーグリッパー

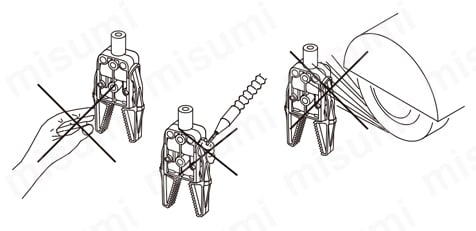

注意
以下の媒体にグリッパーが接触することを避けてください:腐食を引き起こす冷媒、研削屑、または放電スパーク。
誰も自分の手をグリップツールの間に置かないようにし、グリッパーの経路に物がないようにしてください。
グリッパーを取り付ける全マシンが自国の法律または安全規範を順守していることを確認する前にグリッパーを動作させてはなりません。
圧縮エアの供給
M5継手を使用します。
グリッパーBB-12-00は複動式であるため、圧縮エアの供給には2本のエアチューブと5/2バルブが必要です。
グリッパーBB-12-NOおよびBB-13-NOは単動式 （常時開） であるため、圧縮エアの供給には1本のエアチューブと3/2バルブが必要です。
プラグ （T） は2つのネジ山付穴の1つに設置しなければなりません。
BB-12-00
BB-12-NO
BB-13-NO

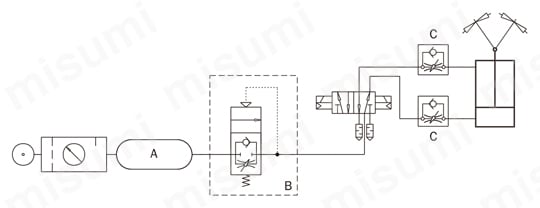

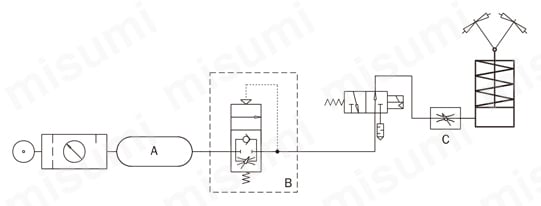

空気圧回路
圧縮エア回路で起こりうる問題:
1- 圧力変動;
2- 2- 空のシリンダーの加圧;
3- 爪の過剰な速度。
可能な解決法:
1- 圧縮エアの貯蔵 （A）;
2- スタートアップバルブ （B）;
3- フローコントローラー （C）。
圧縮エアは5～40μmでフィルタリングされていなければなりません。
グリッパーの寿命終了までの間、スタート時に潤滑済みまたは潤滑なしで選択した媒体を維持します。
制御できない動きを避けるために、空気圧回路は事前に加圧されていなければなりません。
BB-12-NO
BB-13-NO
BB-12-00
グリッパの固定
グリッパーは、φ10mmのタング、またはM4ネジ用の貫通穴 （A） を用いて固定できます。
詳細情報
基本情報
【用途】
・エアで先端のツメを動かし、プラスチック成形のランナーやスプルーをつかみます
【特長】
・近接スイッチがズレにくい構造になっております
・コンパクトな外形となっております
【付属センサー】
・SS4M225-Gを付属します。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
