インターナルラッチロック

インターナルラッチロック

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
39,200円
税込単価
43,120円

インターナルラッチロックです。本商品は日本国内のみ、もしくは、一部の国、地域の...

詳細情報を確認する

  • 型開き範囲（1段）(mm)：
    6～125
  • 型開き範囲（2段）(mm)：
    フリー
  • 耐荷重（max）(kg)：
    1500

型番

ILCU 解除

Loading...

指定中 の仕様・寸法情報

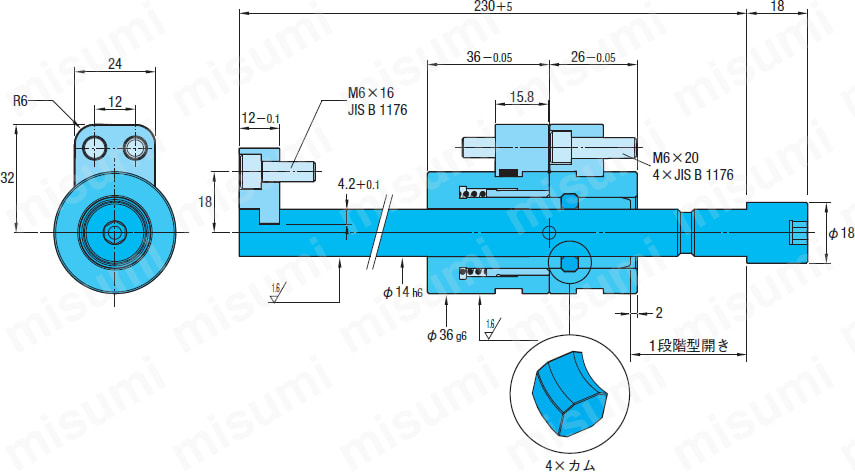

外形図

【ブシュ】
材  質：SCM445相当
表面処理：56−58HRC
  耐熱温度：150℃

【ガイドシャフト】
材  質：S50C相当
表面処理：62±2HRC
  耐熱温度：150℃

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

ILCU

1個

39,200円( 43,120円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

インターナルラッチロックです。本商品は日本国内のみ、もしくは、一部の国、地域のみの取り扱いです。

概要・仕様

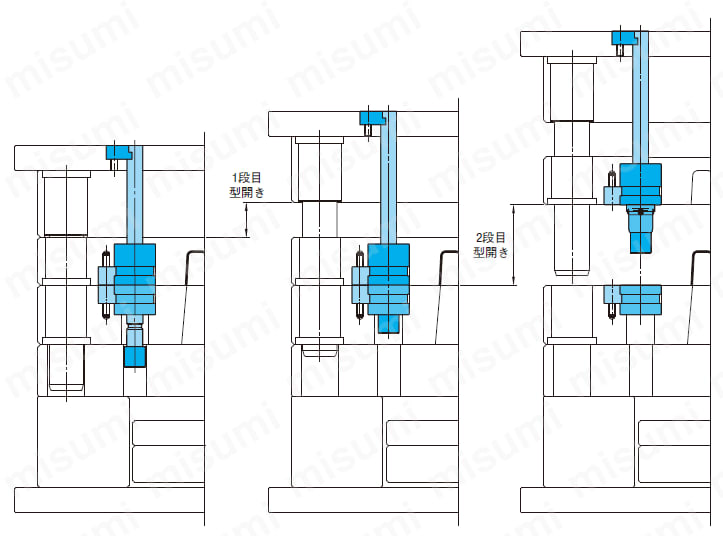

■動作
1段階型開き最大125mm／最小6mm
2段階型開きフリー
最大耐荷重1500kg
■取付加工方法

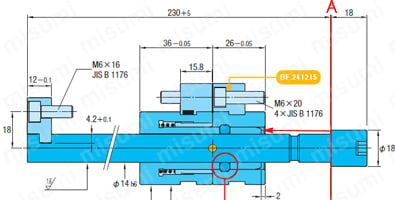

Aを起点に1段階目の型開きの長さを測り、ブシュ部分の位置を決めます。

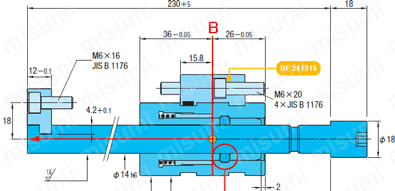

Bを起点にPL面から固定側取付板端面までの長さを測り、ガイドシャフトをカットします。
加工図
ガイドシャフトに固定具をかませるため、コの字に加工を施します。
穴加工図
可動側・固定側それぞれの型板にブシュを付属のボルトで固定します。
穴加工図
最後にガイドシャフトを通し、固定側取付板に付属のボルトで固定します。
注意：最低でも本製品2点を対角線上にバランスのとれた状態で配置してください。

カタログ


閉じる

ILCUで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

インターナルラッチロックの型番ILCUのページです。
型番ILCUに関する仕様情報を記載しております。
