取付クランプ(フラットフレームタイプ）
- 当日出荷可能
- 通常価格(税別)
- 980円 ～ 1,030円
- 税込価格
- 1,078円 ～ 1,133円
【用途】 ・チャック板に使用するフラットフレーム用の取付クランプです。
-
- 分類：
- ベースプレート取付用クランプ
-
- 取付穴径 D1(φ)(mm)：
- 5.5
-
- 接続フレーム：
- フラットフレーム
(i)ご注意
- 本商品の納期等に関して不明点がございましたら、成形事業部（0120-343-615）までお問い合わせください
| Type | 材質 | 表面処理 |
| AT−FRCL | A6061相当 | 白アルマイト |
規格表
| 型 式 | − | D | − | 取付ボルト |
| AT−FRCL1020 | − | D5.5 | ||
| AT−FRCL1020 | − | D6.6 | − | BPT5 |

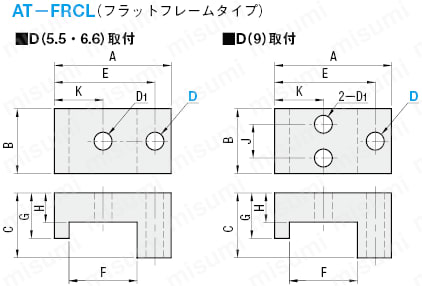

■取付クランプ
| 接続フレーム | A | B | C | E | F | D1 | G | H | J | K | フラットフレーム 固定用ボルト | 重量 (g)※1 | 型式 | 取付穴 サイズ D | |
| Type | No. | ||||||||||||||
| HFSFN5－1020 (フラットフレーム) | 36 | 20 | 20 | 31 | 21 | 5.5 | 14 | 9 | － | 15 | M5 長さ14 1本(付属品) | 25 | AT－FRCL | 1020 | 5.5 |
| 38 | 20 | 32 | － | 25 | 6.6 | ||||||||||
| 40 | 24 | 32.5 | 12 | 27 | 9 | ||||||||||
※1 重量はおおよその値です。目安としてお考えください。
■取付クランプ（取付ボルトセット品）
| 型式 | 取付穴 サイズ D | 取付ボルト | |
| Type | No. | ||
| AT－FRCL | 1020 | 5.5 | BPT5 BPT12 |
| 6.6 | |||
| 9 | |||
■ボルトセット品詳細
| 取付クランプ型式 (ボルトセット品) | 適用ベースプレート (AT－BPL)厚さT | 取付ボルト詳細 |
| AT－FRCL1020－D5.5－BPT5 | 5 (AT－BPL□□－T5) | M5×P0.8－25(CB5－25) ： 1本 |
| AT－FRCL1020－D6.6－BPT5 | M6×P1.0－25(CB6－25) ： 1本 | |
| AT－FRCL1020－D9－BPT5 | M8×P1.25－25(CB8－25) ： 2本 | |
| AT－FRCL1020－D5.5－BPT12 | 12 (AT－BPL□□－T12) | M5×P0.8－30(CB5－30) ： 1本 |
| AT－FRCL1020－D6.6－BPT12 | M6×P1.0－30(CB6－30) ： 1本 | |
| AT－FRCL1020－D9－BPT12 | M8×P1.25－30(CB8－30) ： 2本 |
納期
使用例
詳細情報
基本情報
【用途】
・チャック板に使用するフラットフレーム用の取付クランプです。
(i)ご注意
- 本商品の納期等に関して不明点がございましたら、成形事業部（0120-343-615）までお問い合わせください
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
