マグネット固定式飛散ガード【1～12個入り】
- 通常価格(税別)
- 7,350円 ～ 39,590円
- 税込価格
- 8,085円 ～ 43,549円
【用途】金型が開いた際の自由落下製品飛散防止として使用します。【使用効果/メリ...
- 規格・仕様：
-
- 異物対策
(i)ご注意
- 【仕様変更】M-KSD-200・300・400・500・600は仕様変更となりましたため外形図参照願います
- 本体ご購入時にM-KSD-200・300はマグネットが8個、M-KSD-400・500・600は12個が付属品として含まれております
- フィルム材質：PET、耐熱温度：150℃となります。
製品特長紹介動画
本商品の使い方、実際に成形機で使用している様子が分かる動画です。ぜひご覧ください。
型式：M-KSD-300
使用方法
使用方法
1.金型のサイズに合わせて黒の引っ掛け部分を調整します。
2.成形機の稼動停止時に、操作側（キャビ側、コア側）、反操作側（キャビ側、コア側）の金型にマグネットネオジムを4個ずつ取り付けます。
3.マグネットのフック部分に飛散ガードを取り付ければ装着完了です。
※プレート金型など、金型開き量が大きく必要な金型は、予め必要型開き量が足りるか確認してください。
※飛散防止が目的のため、フィルムの下側位置は、金型地面より下になります。サイズ選定をお気をつけください。
※金型直下シューターとの干渉はフィルムの破れと破損に繋がります。干渉していないか確認してから稼働してください。
※キャビコアの装着ブロックの取り付け位置のバランスが悪いことでフィルムの開きに偏りが出ない様に、開閉動作を何回か繰り返しフィルムがうまく開閉するか確認してください。
使用例
成形機に取り付けてご利用いただく商品です。

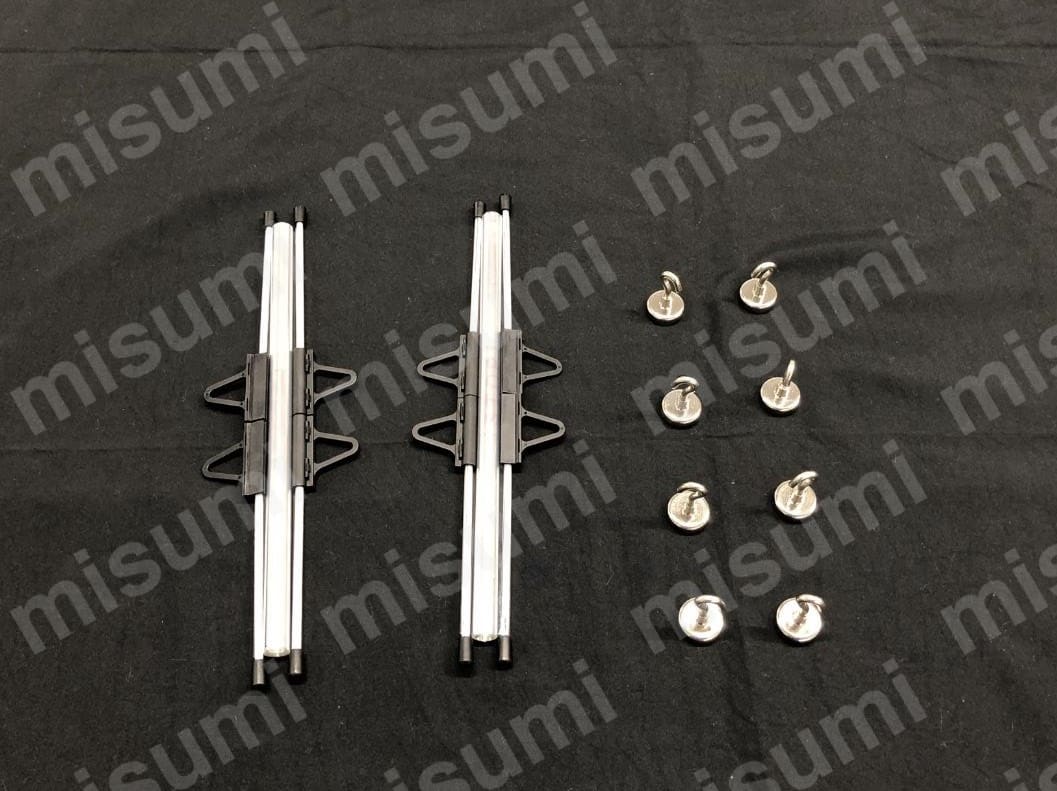

付属のマグネットを取り付けた状態

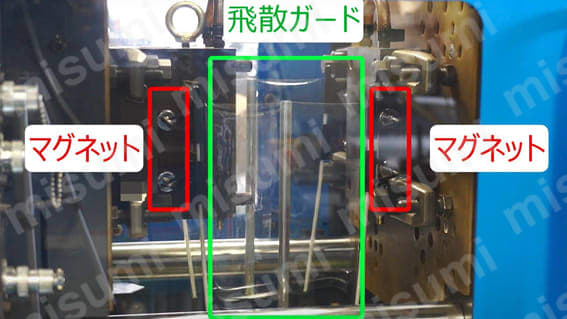

成形機に取り付けた状態
使用効果／メリット
メリット
・取り付けが簡単
・突き出し時の重量の軽い製品の飛散防止
・次工程の工数削減
重量の軽い製品は、突き出し時飛散しがちです。
製品受け箱内にタイバーグリースが付着した製品が混入すると、後検査及び抜き取りが大変です。医療部品や食品関係の製品は箱ごとNGになる可能性もあります。
マグネット固定式飛散ガードを使用することで飛散防止・異物対策になります。
費用対効果
・歩留まり率改善（自重落下の製品が飛散することなく、製品受け箱に投入できるようになります）
・タイバーグリースの 付着検査の時間が不要になります。
・段取り換え時に3～5分かかっていた製品飛散の片付け時間（ラインクリアランスチェック）が、不要になります（※製品の飛散状況によります）。
製品仕様

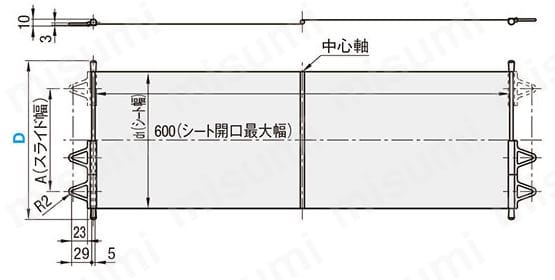

外形図
M-KSD-300
M-KSD-500
M-KSD-600
規格表
| 型式 | A | d1 | マグネット 数量 （個） | |
|---|---|---|---|---|
| Type | D | |||
| M-KSD | 200 | 149 | 198 | 8 |
| 300 | 280 | 295 | ||
| 400 | 380 | 395 | 12 | |
| 500 | 480 | 495 | ||
| 600 | 580 | 595 | ||
技術情報
選定サポート情報
異物対策の選定サポート情報です。ぜひご覧ください。
詳細情報
基本情報
【用途】
金型が開いた際の自由落下製品飛散防止として使用します。
【使用効果/メリット】
・取り付け簡単
・突き出し時の軽い製品の飛散防止
・金型直下のシューター又は製品受箱への投入率改善
【使用対象】
・製品の飛散による歩留まり率を改善したい方。
・飛散した製品にタイバー汚れが付着したまま製品受け箱に投入されて困っている方。
・比較的安価に飛散防止フィルムを導入したい方。
(i)ご注意
- 【仕様変更】M-KSD-200・300・400・500・600は仕様変更となりましたため外形図参照願います
- 本体ご購入時にM-KSD-200・300はマグネットが8個、M-KSD-400・500・600は12個が付属品として含まれております
- フィルム材質：PET、耐熱温度：150℃となります。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
マグネット固定式飛散ガードのレビュー
高評価レビュー
よくあるご質問（FAQ）
- Q マグネットの吸着力は問題ないですか？
-
Aネオジムマグネットは強力です。型開閉でずれるようなことはございません。
