型内ゲートカットユニット
商品情報
外形図・製品仕様
| No. | 名称 | 材質 | 硬度 | |
|---|---|---|---|---|
| ① | 回転ゲートピン | 高速度鋼 | 60HRC～ | |
| ② | スペーサ | NAK55 | 37～43HRC | |
| ③ | クランプ | S45C+Niメッキ | 35～40HRC | |
| ④ | 固定リング | - | - | |
| a | インナーリング | NAK55 | 37～43HRC | |
| b | アウターリング | S45C+Niメッキ | - | |
| c | 鋼球 | SUJ2 | 61～67HRC | |
規格表
| ①回転ゲートピン | ②スペーサ | ④固定リング（a・b・c） | 型式 | LA | LB | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | d | A1 | A2 | A3 | B1 | S | T | SA1 | SA2 | C1 | C2 | C3 | H | H1 | d | Type | D | ||
| 16 | 20 | 3 | 10 | 8 | 10 | 20 | 5 | 6 | 16.2 | 20 | 16 | 21 | 25 | 10 | 4 | 5 | MRGC | 16 | 40 | 60 |
| 20 | 26 | 5 | 15 | 10 | 20 | 25 | 8 | 8 | 20.2 | 26 | 20 | 26 | 31 | 13 | 5.5 | 6 | 20 | 80 | ||
| 60 | ||||||||||||||||||||
注文例
出荷日

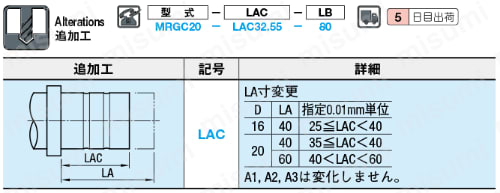

追加工
関連情報
■ご使用について
●注意点 クラックの入り易い樹脂（PMMA等）は、充分ご検討の上ご使用ください。
●成形例 すべての樹脂に対応する訳ではありません。成形例を参考の上ご検討ください。

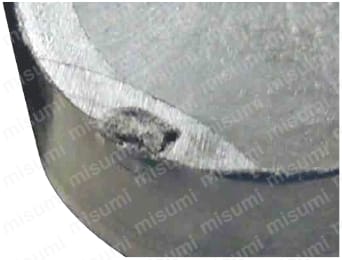

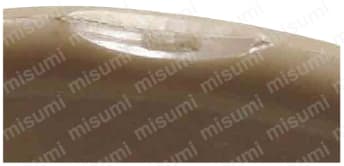

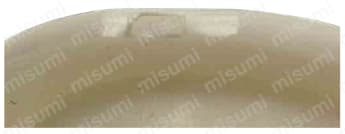

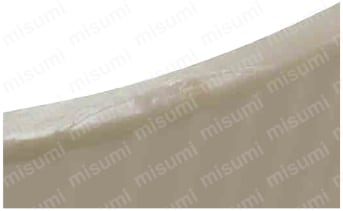

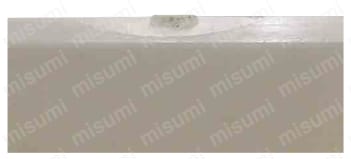

| 樹脂：PC ゲート：ジャンプ | 樹脂：ABS ゲート：サイド |
|
|
| 樹脂：66ナイロン ゲート：ジャンプ | 樹脂：PPS+G30% ゲート：サイド |
|
|
| 樹脂：POM ゲート：ジャンプ | 樹脂：PBT+G30% ゲート：サブマリン |
|
|
| ■成形実績のある樹脂 • PPS+G40% ・ABS ・66ナイロン ・POM・PMMA ・PC ・PBT |
型番リスト
- 表示件数:
| 型番 |
D(外径)(mm) |
LAC（LA寸法変更）(mm) |
LA(mm) |
LB(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
16
|
-
|
40
|
60
| 10 | 1個 | -( -
) | 5日目 | |
16
|
25 ～ 39.99
|
-
|
60
| 10 | 1個 | -( -
) | 5日目 | |
20
|
-
|
40 ～ 60
|
80
| 10 | 1個 | -( -
) | 5日目 | |
20
|
35 ～ 39.99
|
-
|
80
| 10 | 1個 | -( -
) | 5日目 | |
20
|
40.01 ～ 59.99
|
-
|
80
| 10 | 1個 | -( -
) | 5日目 |
Loading...
詳細情報
基本情報
コールドランナで射出成形したときのゲート切断を型開き動作を利用して行うための型内ゲートカットユニットです。
