精級ガス抜き角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）

通常価格(税別): -

税込価格: -

ハイス鋼SKH51・P/W公差0_-0.005・フリー指定タイプの精級ガス抜き...

詳細情報を確認する

材質：

SKH51
形状タイプ：

ガス抜き
バリ取り処理：

ノーマル
P/W寸法公差（代表公差）：

0/-0.005
表面処理：

なし
角処理：

なし
先端形状：

なし
刻印文字タイプ：

なし
刻印文字数：

なし
角R加工位置：

なし
C面加工位置：

なし
ガス抜き形状の有無：

有

無料3D-CADライブラリー申し込み受付中

型番

未確定30件の候補があります。

My部品表保存

数量：
価格を確認

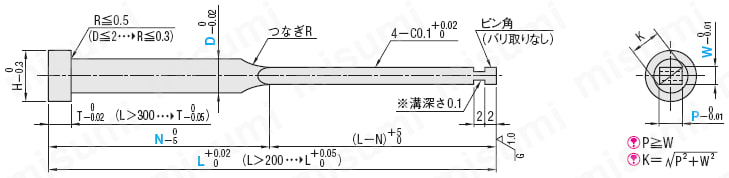

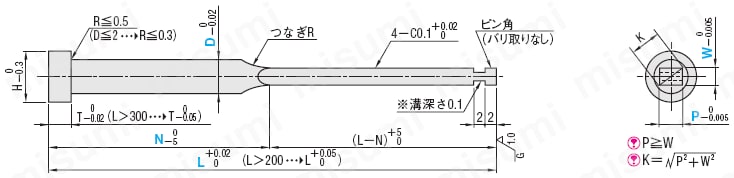

外形図

[ M ] 材質 SKH51
[ H ] 硬度 58～60HRC
母材硬度保証範囲（詳細>>こちら）
精級ガス抜き角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-:関連画像

ガス抜き角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-:関連画像

[ ! ]保持径（D）精度保証範囲（詳細>>こちら）
[ ! ]つなぎR（詳細>>こちら）
※W＜1.5の場合、溝深さは0.05になります。

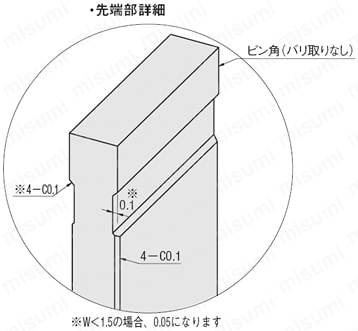

[ ! ]先端部詳細は下にあります。

型式	ツバ厚	[ T ] P・W公差
GV－ERVF	4mm（T4）	0 －0.005
GV－ERVJ	4・6・8mm（JIS）	0 －0.005

型番リスト

表示件数:

型番	ツバ厚	P（先端部）(mm)	W（先端部）(mm)	D（保持部軸径）(mm)	L(全長)(mm)	N(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GV-ERVF1.5-[40-250/0.01]-P[1-1.3/0.01]-W[1-1.3/0.01]-N[23-250/1]	4mm(T4)	1 ～ 1.3	1 ～ 1.3	1.5	40 ～ 250	23 ～ 250	10	1個	-( - )	5日目
GV-ERVF2-[40-300/0.01]-P[1-1.8/0.01]-W[1-1.8/0.01]-N[23-250/1]	4mm(T4)	1 ～ 1.8	1 ～ 1.8	2	40 ～ 300	23 ～ 250	10	1個	-( - )	5日目
GV-ERVF2.5-[40-300/0.01]-P[1-2.3/0.01]-W[1-2.3/0.01]-N[26-250/1]	4mm(T4)	1 ～ 2.3	1 ～ 2.3	2.5	40 ～ 300	26 ～ 250	10	1個	-( - )	5日目
GV-ERVF3-[40-300/0.01]-P[1-2.8/0.01]-W[1-2.8/0.01]-N[27-250/1]	4mm(T4)	1 ～ 2.8	1 ～ 2.8	3	40 ～ 300	27 ～ 250	10	1個	-( - )	5日目
GV-ERVF3.5-[40-300/0.01]-P[1-3.3/0.01]-W[1-3.3/0.01]-N[27-250/1]	4mm(T4)	1 ～ 3.3	1 ～ 3.3	3.5	40 ～ 300	27 ～ 250	10	1個	-( - )	5日目
GV-ERVF4-[40-300/0.01]-P[1-3.8/0.01]-W[1-3.8/0.01]-N[29-250/1]	4mm(T4)	1 ～ 3.8	1 ～ 3.8	4	40 ～ 300	29 ～ 250	10	1個	-( - )	5日目
GV-ERVF4.5-[40-300/0.01]-P[1.2-4.3/0.01]-W[1-4.3/0.01]-N[29-250/1]	4mm(T4)	1.2 ～ 4.3	1 ～ 4.3	4.5	40 ～ 300	29 ～ 250	10	1個	-( - )	5日目
GV-ERVF5-[50-300/0.01]-P[1.5-4.8/0.01]-W[1-4.8/0.01]-N[31-250/1]	4mm(T4)	1.5 ～ 4.8	1 ～ 4.8	5	50 ～ 300	31 ～ 250	10	1個	-( - )	5日目
GV-ERVF5.5-[50-300/0.01]-P[1.8-5.3/0.01]-W[1-5.3/0.01]-N[31-250/1]	4mm(T4)	1.8 ～ 5.3	1 ～ 5.3	5.5	50 ～ 300	31 ～ 250	10	1個	-( - )	5日目
GV-ERVF6-[50-300/0.01]-P[2-5.8/0.01]-W[1-5.8/0.01]-N[33-250/1]	4mm(T4)	2 ～ 5.8	1 ～ 5.8	6	50 ～ 300	33 ～ 250	10	1個	-( - )	5日目
GV-ERVF6.5-[50-300/0.01]-P[2-6.3/0.01]-W[1-6.3/0.01]-N[40-250/1]	4mm(T4)	2 ～ 6.3	1 ～ 6.3	6.5	50 ～ 300	40 ～ 250	10	1個	-( - )	5日目
GV-ERVF7-[50-300/0.01]-P[2.3-6.8/0.01]-W[1-6.8/0.01]-N[40-250/1]	4mm(T4)	2.3 ～ 6.8	1 ～ 6.8	7	50 ～ 300	40 ～ 250	10	1個	-( - )	5日目
GV-ERVF8-[50-300/0.01]-P[2.3-7.8/0.01]-W[1-7.8/0.01]-N[40-250/1]	4mm(T4)	2.3 ～ 7.8	1 ～ 7.8	8	50 ～ 300	40 ～ 250	10	1個	-( - )	5日目
GV-ERVF10-[50-300/0.01]-P[3-9.8/0.01]-W[1-9.8/0.01]-N[40-250/1]	4mm(T4)	3 ～ 9.8	1 ～ 9.8	10	50 ～ 300	40 ～ 250	10	1個	-( - )	5日目
GV-ERVJ1.5-[40-250/0.01]-P[1-1.3/0.01]-W[1-1.3/0.01]-N[23-250/1]	4mm(JIS)	1 ～ 1.3	1 ～ 1.3	1.5	40 ～ 250	23 ～ 250	10	1個	-( - )	5日目
GV-ERVJ2-[40-300/0.01]-P[1-1.8/0.01]-W[1-1.8/0.01]-N[23-250/1]	4mm(JIS)	1 ～ 1.8	1 ～ 1.8	2	40 ～ 300	23 ～ 250	10	1個	-( - )	5日目
GV-ERVJ2.5-[40-300/0.01]-P[1-2.3/0.01]-W[1-2.3/0.01]-N[26-250/1]	4mm(JIS)	1 ～ 2.3	1 ～ 2.3	2.5	40 ～ 300	26 ～ 250	10	1個	-( - )	5日目
GV-ERVJ3-[40-300/0.01]-P[1-2.8/0.01]-W[1-2.8/0.01]-N[27-250/1]	4mm(JIS)	1 ～ 2.8	1 ～ 2.8	3	40 ～ 300	27 ～ 250	10	1個	-( - )	5日目
GV-ERVJ3.5-[40-300/0.01]-P[1-3.3/0.01]-W[1-3.3/0.01]-N[27-250/1]	4mm(JIS)	1 ～ 3.3	1 ～ 3.3	3.5	40 ～ 300	27 ～ 250	10	1個	-( - )	5日目
GV-ERVJ4-[40-350/0.01]-P[1-3.8/0.01]-W[1-3.8/0.01]-N[29-250/1]	6mm(JIS)	1 ～ 3.8	1 ～ 3.8	4	40 ～ 350	29 ～ 250	10	1個	-( - )	5日目
GV-ERVJ4.5-[40-350/0.01]-P[1.2-4.3/0.01]-W[1-4.3/0.01]-N[29-250/1]	6mm(JIS)	1.2 ～ 4.3	1 ～ 4.3	4.5	40 ～ 350	29 ～ 250	10	1個	-( - )	5日目
GV-ERVJ5-[50-350/0.01]-P[1.5-4.8/0.01]-W[1-4.8/0.01]-N[31-250/1]	6mm(JIS)	1.5 ～ 4.8	1 ～ 4.8	5	50 ～ 350	31 ～ 250	10	1個	-( - )	5日目
GV-ERVJ5.5-[50-350/0.01]-P[2-5.3/0.01]-W[1-5.3/0.01]-N[31-290/1]	6mm(JIS)	2 ～ 5.3	1 ～ 5.3	5.5	50 ～ 350	31 ～ 290	10	1個	-( - )	5日目
GV-ERVJ6-[50-350/0.01]-P[2-5.8/0.01]-W[1-5.8/0.01]-N[33-250/1]	6mm(JIS)	2 ～ 5.8	1 ～ 5.8	6	50 ～ 350	33 ～ 250	10	1個	-( - )	5日目
GV-ERVJ6.5-[50-350/0.01]-P[2-6.3/0.01]-W[1-6.3/0.01]-N[40-250/1]	6mm(JIS)	2 ～ 6.3	1 ～ 6.3	6.5	50 ～ 350	40 ～ 250	10	1個	-( - )	5日目
GV-ERVJ7-[50-350/0.01]-P[2.3-6.8/0.01]-W[1-6.8/0.01]-N[40-250/1]	6mm(JIS)	2.3 ～ 6.8	1 ～ 6.8	7	50 ～ 350	40 ～ 250	10	1個	-( - )	5日目
GV-ERVJ8-[50-350/0.01]-P[2.3-7.8/0.01]-W[1-7.8/0.01]-N[40-250/1]	8mm(JIS)	2.3 ～ 7.8	1 ～ 7.8	8	50 ～ 350	40 ～ 250	10	1個	-( - )	5日目
GV-ERVJ10-[50-350/0.01]-P[3-9.8/0.01]-W[1-9.8/0.01]-N[40-250/1]	8mm(JIS)	3 ～ 9.8	1 ～ 9.8	10	50 ～ 350	40 ～ 250	10	1個	-( - )	5日目
GV-ERVJ12-[50-350/0.01]-P[3.5-11.8/0.01]-W[1-11.8/0.01]-N[40-250/1]	8mm(JIS)	3.5 ～ 11.8	1 ～ 11.8	12	50 ～ 350	40 ～ 250	10	1個	-( - )	5日目
GV-ERVJ15-[50-350/0.01]-P[3.5-14.8/0.01]-W[3.5-14.8/0.01]-N[40-290/1]	8mm(JIS)	3.5 ～ 14.8	3.5 ～ 14.8	15	50 ～ 350	40 ～ 290	10	1個	-( - )	5日目

基本情報

ハイス鋼SKH51・P/W公差0_-0.005・フリー指定タイプの精級ガス抜き角エジェクタピンです。

規格・納期

規格表

・規格表

ツバ厚4mm		ツバ厚JIS		型式			指定0.01mm単位			Kmax.	N 指定1mm単位	Nmin.
H	T	H	T	ツバ厚4mm	ツバ厚JIS	D	L	P	W
3	4	3	4	GV－ERVF	GV－ERVJ	1.5	40.00～250.00	1.00～ 1.30	1.00～	1.4	10≦（L－N）≦250	23
4		4				2	40.00～300.00	1.00～ 1.80		1.9
5		5				2.5		1.00～ 2.30		2.4		26
6		6				3		1.00～ 2.80		2.9		27
7		7				3.5		1.00～ 3.30		3.4
		8	6			4	40.00～300.00 （40.00～350.00）	1.00～ 3.80		3.9		29
8						4.5		1.20～ 4.30		4.4
		9				5	50.00～300.00 （50.00～350.00）	1.50～ 4.80		4.9		31
9						5.5		1.80～ 5.30		5.4
		10				6		2.00～ 5.80		5.9		33
10		11				6.5		2.00～ 6.30		6.4		40
						7		2.30～ 6.80		6.9
11		13	8			8		2.30～ 7.80		7.9
15		15				10		3.00～ 9.80		9.9
－	－	17		－		12		3.50～11.80		11.9
		20				15		3.50～14.80		14.9
P・W寸法はKmax.の範囲でご指示ください。 K＝ P≧W L寸（）内の寸法は、GV－ERVJの規格となります。

納期

概要・仕様

仕様・概要

精度基準
先端角部の直角度	W面を基準にして（Pmax.－Pmin.）≦0.01
先端角部のコーナーR値	先端より2mmは、バリをとらずにピン角の状態です。

使用例

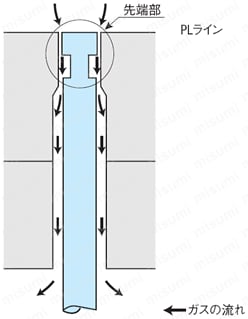

・先端部はクリアランスでガスを抜き、溝の下はC面加工の効果でよりスムーズにガスを抜くことができます。
・C面加工により応力集中を緩和し、折れにくくします。

精級ガス抜き角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-:関連画像

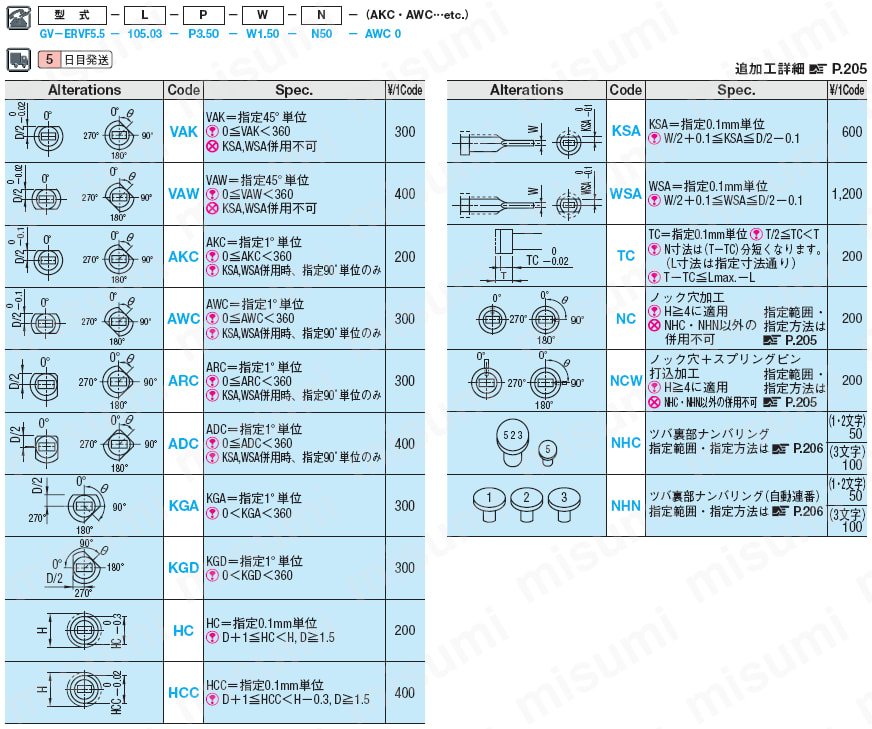

追加工

追加工詳細>>こちら

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品精級ガス抜き角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-	ガス抜き角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-	角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/全長指定タイプ-	精級角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/全長指定タイプ-	精級角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/R位置選択タイプ-	角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/R位置選択タイプ-	ワコースリムカート用プラ中間棚	精級角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-	引出しボックススチール製	角C面加工付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-	精級角C面加工付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-	デジタルハイトゲージ用スクライバ	（除塵モップ）プロテックワンタツチダスタ-モップ ECO-600
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ワコーパレット	ミスミ	大阪製罐	ミスミ	ミスミ	新潟精機（SK）	山崎産業
通常価格	-	-	-	-	-	-	9,000円	-	17,326円～	-	-	5,700円～	7,501円
通常出荷日	5日目	5日目	5日目	5日目	5日目	5日目	4日目	5日目	8日目	5日目	5日目	2日目～	6日目
材質	SKH51	SKH51	-	-	-	-	-	-	-	-	-	-	-
形状タイプ	ガス抜き	ガス抜き	-	-	-	-	-	-	-	-	-	-	-
バリ取り処理	ノーマル	ノーマル	-	-	-	-	-	-	-	-	-	-	-
P/W寸法公差（代表公差）	0/-0.005	0/-0.01	-	-	-	-	-	-	-	-	-	-	-
表面処理	なし	なし	-	-	-	-	-	-	-	-	-	-	-
