ステンレスフレキホース専用プラグ
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 860円 ～ 3,780円
- 税込価格
- 946円 ～ 4,158円
【対応ホース】待望のL字 45度タイプ新登場・金型冷却用ステンレスフレキホース...
(i)ご注意
- 専用プラグをステンレスフレキホースの袋ナットに取り付ける場合、専用プラグ側（G管用平行ネジ部）にシール材は使用しないでください。シールテープがプラグと袋ナットとの接合を妨げるため、流体漏れや破損の原因となります。
- 専用プラグを袋ナットで締め付ける際は、袋ナットを手でまわして止まった状態から、軽く半周まわすくらいで締め付けてください。これ以上まわすと袋ナット内部にあるスリーブに亀裂が入り、流体漏れの原因となります。

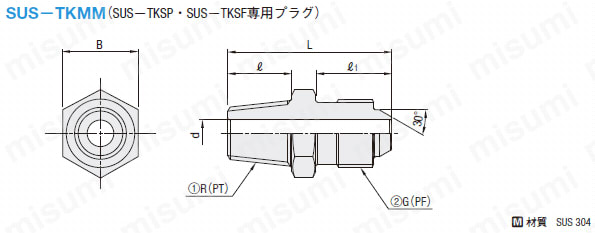

外形図・規格表
(SUS-TKSP/TKSF/TKHP/TKSSPF専用プラグＬ字 45度 タイプ新登場）
規格表
| ①R(PT) | ②G(PF) | ℓ | ℓ1 | d | B | L | 型 式 | |
| Type | No. | |||||||
| 1/8 | 1/8 | 10 | 13 | 4 | 14 | 29 | SUS－TKMM | 11 |
| 1/4 | 1/4 | 12 | 14 | 5 | 14 | 31 | 22 | |
| 3/8 | 3/8 | 13 | 16 | 8 | 19 | 35 | 33 | |
| 1/2 | 1/2 | 16 | 18.5 | 11 | 22 | 41.5 | 44 | |
| ①Rc(PT) | ②G(PF) | A | ℓ1 | d | B | L | 型 式 | |
| Type | No. | |||||||
| 1/8 | 1/8 | 15 | 12 | 4 | 14 | 27 | SUS－TKMF | 11 |
| 1/4 | 1/4 | 17 | 14 | 5 | 17 | 31 | 22 | |
| 3/8 | 3/8 | 19 | 16 | 8 | 21 | 35 | 33 | |
| 1/2 | 1/2 | 22 | 18.5 | 11 | 27 | 40.5 | 44 | |
| ①R(PT) | ②G(PF) | Φｄ | a | ℓ1 | k | B | L | 型 式 | |
| Type | No. | ||||||||
| 1/8 | 1/8 | ４ | 17.5 | 12 | 10 | 12.7 | 20.5 | SUS－TKML | 11 |
| 1/4 | 1/4 | ５ | 21.3 | 14 | 12 | 14.3 | 23.3 | 22 | |
| 3/8 | 3/8 | ８ | 24 | 16 | 13 | 17.5 | 27 | 33 | |
| 1/2 | 1/2 | 11 | 34.5 | 20 | 21 | 22.8 | 33.5 | 44 | |
| ①R(PT) | ②G(PF) | Φｄ | a | ℓ1 | k | B | L | 型 式 | |
| Type | No. | ||||||||
| 1/8 | 1/8 | 4 | 18 | 13 | 12 | 12.7 | 19 | SUS－TKMHL | 11 |
| 1/4 | 1/4 | 5.5 | 19 | 16 | 13 | 14.3 | 22 | 22 | |
| 3/8 | 3/8 | 7 | 22 | 17.5 | 15 | 17.5 | 24.5 | 33 | |
| 1/2 | 1/2 | 10 | 27 | 20 | 18 | 22.8 | 28 | 44 | |
注文例
出荷日
型番リスト
- 表示件数:
| 型番 |
形状 |
d/d1（内径）(mm) |
ネジ部 G(PF) |
ネジ部 R(PT) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
ストレート
|
4
|
1/8
|
めねじ
| 10 | 1個 | 1,940円(
2,134円
) | 在庫品1日目 当日出荷可能 | |
ストレート
|
5
|
1/4
|
めねじ
| 10 | 1個 | 1,940円(
2,134円
) | 在庫品1日目 当日出荷可能 | |
ストレート
|
8
|
3/8
|
めねじ
| 10 | 1個 | 2,270円(
2,497円
) | 在庫品1日目 当日出荷可能 | |
ストレート
|
11
|
1/2
|
めねじ
| - | 1個 | 3,780円(
4,158円
) | 在庫品1日目 当日出荷可能 | |
45°
|
4
|
1/8
|
おねじ
| - | 1個 | 1,700円(
1,870円
) | 在庫品1日目 当日出荷可能 | |
45°
|
5.5
|
1/4
|
おねじ
| - | 1個 | 1,700円(
1,870円
) | 在庫品1日目 当日出荷可能 | |
45°
|
7
|
3/8
|
おねじ
| - | 1個 | 2,300円(
2,530円
) | 在庫品1日目 当日出荷可能 | |
45°
|
10
|
1/2
|
おねじ
| - | 1個 | 3,000円(
3,300円
) | 在庫品1日目 当日出荷可能 | |
L字
|
4
|
1/8
|
おねじ
| - | 1個 | 1,700円(
1,870円
) | 在庫品1日目 当日出荷可能 | |
L字
|
5
|
1/4
|
おねじ
| - | 1個 | 1,700円(
1,870円
) | 在庫品1日目 当日出荷可能 | |
L字
|
8
|
3/8
|
おねじ
| - | 1個 | 2,300円(
2,530円
) | 在庫品1日目 当日出荷可能 | |
L字
|
11
|
1/2
|
おねじ
| - | 1個 | 3,000円(
3,300円
) | 在庫品1日目 当日出荷可能 | |
ストレート
|
4
|
1/8
|
おねじ
| 10 | 1個 | 1,260円(
1,386円
) | 在庫品1日目 当日出荷可能 | |
ストレート
|
5
|
1/4
|
おねじ
| 10 | 1個 | 860円(
946円
) | 在庫品1日目 当日出荷可能 | |
ストレート
|
8
|
3/8
|
おねじ
| 10 | 1個 | 970円(
1,067円
) | 在庫品1日目 当日出荷可能 | |
ストレート
|
11
|
1/2
|
おねじ
| - | 1個 | 1,620円(
1,782円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【対応ホース】
待望のL字 45度タイプ新登場
・金型冷却用ステンレスフレキホース -耐熱180℃・柔軟タイプ-（SUS-TKHP,SUS-TKHF）
・金型冷却用ステンレスフレキホース（SUS-TKSP,SUS-TKSF）
・保護スプリング付ステンレスフレキホース（SUS-TKSSPF）
(i)ご注意
- 専用プラグをステンレスフレキホースの袋ナットに取り付ける場合、専用プラグ側（G管用平行ネジ部）にシール材は使用しないでください。シールテープがプラグと袋ナットとの接合を妨げるため、流体漏れや破損の原因となります。
- 専用プラグを袋ナットで締め付ける際は、袋ナットを手でまわして止まった状態から、軽く半周まわすくらいで締め付けてください。これ以上まわすと袋ナット内部にあるスリーブに亀裂が入り、流体漏れの原因となります。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
