冷却ユニット

  • 数量スライド割引
  • 一部当日出荷可能
評価 3.0平均満足度3.0 この商品のレビューをみる（1件）
通常価格(税別)
1,080円 ～ 1,310円
税込価格
1,188円 ～ 1,441円

インサイド・コア、カバー・ケース、Oリング、六角穴付ボルト、セットビスで構成さ...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定3件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

外形図・製品仕様

冷却ユニット

冷却ユニット構成部品

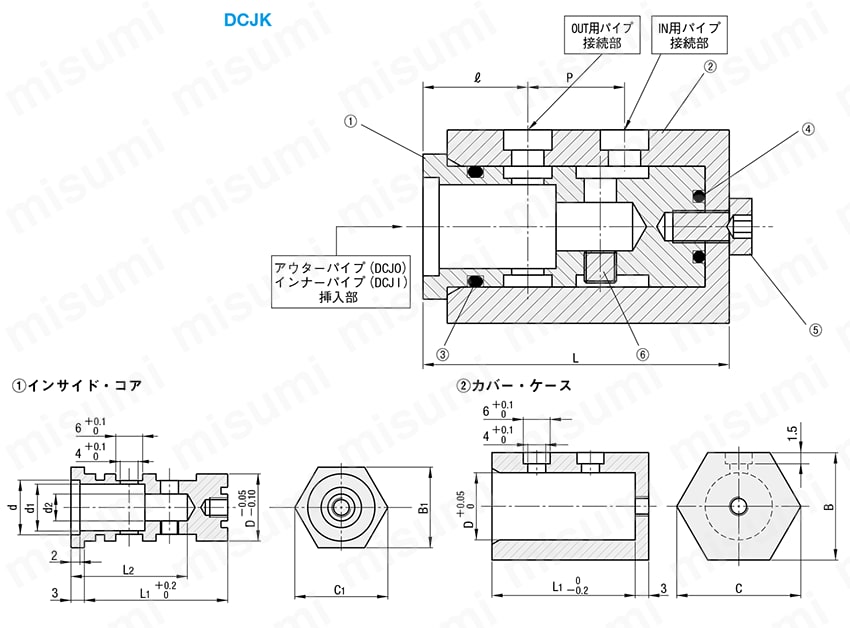

部品名①インサイド・コア②カバー・ケース③Oリング④Oリング⑤六角穴付ボルト⑥セットビス
材質黄銅（C3604）黄銅（C3604）ふっ素ゴムふっ素ゴムステンレス（SUS304）ステンレス（SUS304）
適用アウターパイプアウターパイプ挿入部適用インナーパイプインナーパイプ挿入部BCLℓP型    式
TYPEインロー部径インロー径d深さ穴径d2深さTypeNo.
DCJO 1  8.9  8.92DCJI 1424182039  914DCJK1
DCJO 212.212.2DCJI 26252123.540102
DCJO 315.715.7DCJI 382730423

規格表

構成部品の詳細寸法

型    式①インサイド・コア②カバー・ケース③Oリング④Oリング⑤六角穴付ボルト⑥セットビス
TypeNo.B1C1Ddd1d2L1L2BC
DCJK1151712  8.98433261820ORP   9ORP   5CBSS 3-  8MSSU 3-3
218201512.210634272123.5ORP 11ORP   6CBSS 4-  8MSSU 4-4
321241815.7138362730ORP 14ORP 10CBSS 5-10MSSU 4-4

注文例

冷却ユニット

出荷日

冷却ユニット

関連情報

■組み付け方法   • インナーパイプは冷却ユニット側端面を切り欠いて冷却水取り組み口穴側に向けセットビスで固定してください。
 インナーパイプ（DCJI）は切り欠き加工が標準で施されています。
 • アウターパイプ・IN用パイプ・OUT用パイプはロー付けで取り付けてください。
 アウターパイプ溶接側端面は金具内径に合わせて導入加工（インロー部加工）をして取り付けてください。
 アウターパイプ（DCJO）はインロー部加工が標準で施されています。
 • アウターパイプを冷却側に固定後IN用パイプ・OUT用パイプをご指定の位置方向に合わせ固定用ボルトで固定してください。
 • 組み付け時にはOリング保護のため必ずグリスを塗布してください。

 冷却水以外の流体はご使用できません。
