当板プレート
商品情報

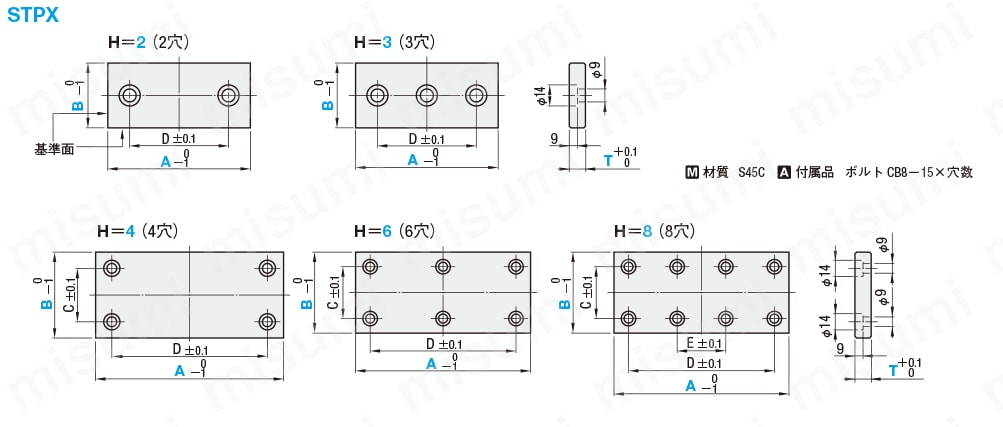

外形図・製品仕様
規格表
| C | D | E | 型 式 | A | B | T | |
|---|---|---|---|---|---|---|---|
| Type | H | ||||||
| - | 50 | - | STPX | 2 | 80 | 60 | 13 15 |
| - | 120 | - | 3 | 150 | 60 | ||
| 170 | 200 | ||||||
| 220 | 250 | ||||||
| 270 | 300 | ||||||
| 370 | 400 | ||||||
| 50 | 70 | - | 4 | 100 | 80 | ||
| 120 | 150 | ||||||
| 170 | 200 | ||||||
| 220 | 250 | ||||||
| C | D | E | 型 式 | A | B | T | |
|---|---|---|---|---|---|---|---|
| Type | H | ||||||
| 70 | 70 | - | STPX | 4 | 100 | 100 | 13 15 |
| 120 | 150 | ||||||
| 170 | 200 | ||||||
| 220 | 250 | ||||||
| 50 | 120 | - | 6 | 150 | 80 | ||
| 170 | 200 | ||||||
| 220 | 250 | ||||||
| 70 | 270 | 300 | 100 | ||||
| 370 | 400 | ||||||
| 50 | 470 | 160 | 8 | 500 | 80 | ||
| 70 | 100 | ||||||
注文例
出荷日
関連情報
| 精度基準 | 基準 | |
|---|---|---|
| 板厚平行度 | 100mmに対し | 0.012以下 |
| 平面度 | 0.05以下 | |
| 基準面直角度 | 0.015以下 | |
| 全周面取り（C） | - | 0.5～1 |
型番リスト
- 表示件数:
| 型番 |
H(穴数)(個) |
A(外形)(mm) |
B(外形)(mm) |
T(厚さ)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
2
|
80
|
60
|
13 ～ 15
| 10 | 1個 | -( -
) | 3日目 | |
3
|
150 ～ 400
|
60
|
13 ～ 15
| 10 | 1個 | -( -
) | 3日目 | |
4
|
100 ～ 250
|
80 ～ 100
|
13 ～ 15
| 10 | 1個 | -( -
) | 3日目 | |
6
|
150 ～ 400
|
80 ～ 100
|
13 ～ 15
| 10 | 1個 | -( -
) | 3日目 | |
8
|
500
|
80 ～ 100
|
13 ～ 15
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
当板プレートとなります。材質は、機械構造用炭素鋼となります。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
