カタログP.1128

ミスミ

型吊りバー -ツープレート用・スリープレート用-

評価 4.0平均満足度4.0 この商品のレビューをみる（5件）

通常価格(税別): -

税込価格: -

ツープレート用・スリープレート用の型吊りバーです。材質は機械構造用炭素鋼です。

詳細情報を確認する

形状：

バー

無料3D-CADライブラリー申し込み受付中

型番

未確定6件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

My部品表保存

数量：
価格を確認

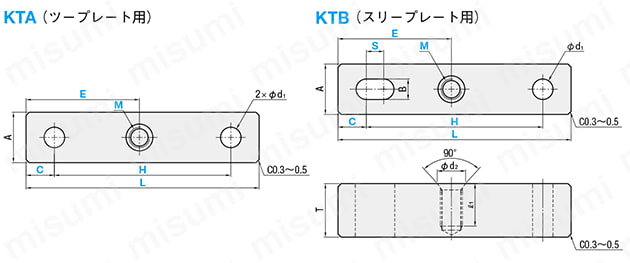

外形図・製品仕様

材質 S50C

規格表

最大型重量 N {kgf}	A	T	d₁	B	d₂	ℓ₁	型式		指定1mm単位
最大型重量 N {kgf}	A	T	d₁	B	d₂	ℓ₁	Type	M	L	E	C	H	S
2058 {210}	30	36	13	13	16	25	KTA （ツープレート用） KTB （スリープレート用）	12	100 ～ 350		9 ～ 20	9≦L-C-H≦20	0＜S≦15 （KTBのみ指定）
4312 {440}	40	52	18	18	20	30		16	124 ～ 460		12 ～ 25	12≦L-C-H≦25
5978 {610}	45	60	22	22	24	35		20	150 ～ 470		15 ～ 25	15≦L-C-H≦25

• 荷重{kgf}＝荷重N×0.101972

最大型重量はL寸最長時、安全係数を10とみた場合の値です。最大型重量以下でお使いください。
KTAのE寸はS＝0として計算してください。
• 使用ボルトはJIS B1176、またはJIS B1180の強度区分12.9または10.9のものをお使いください。

注文例

出荷日

絞り込み条件：7 項目の仕様が未選択です

M(ねじ径)(mm)

解除
- 12
- 16
- 20
すべての候補を見る（3件）閉じる
用途

解除
- スリープレート用
- ツープレート用
C(穴位置)(mm)

解除
すべての候補を見る（0件）閉じる
[9-25/1mm単位]
E(タップ穴位置)(mm)

解除
すべての候補を見る（0件）閉じる
[49-235/1mm単位]
H(穴間ピッチ)(mm)

解除
すべての候補を見る（0件）閉じる
[9-440/1mm単位]
L(全長)(mm)

解除
すべての候補を見る（0件）閉じる
[100-470/1mm単位]
S(長穴ピッチ)(mm)

解除
すべての候補を見る（0件）閉じる
[1-15/1mm単位]
タイプ

解除
- KTA
- KTB
CAD

解除
- 2D
- 3D
出荷日

解除
- すべて
- 3日以内

型番リスト

表示件数:

型番	M(ねじ径)(mm)	用途	C(穴位置)(mm)	E(タップ穴位置)(mm)	H(穴間ピッチ)(mm)	L(全長)(mm)	S(長穴ピッチ)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

KTA12-[100-350/1]-E[49-175/1]-C[9-20/1]-H[9-332/1]	12	ツープレート用	9 ～ 20	49 ～ 175	9 ～ 332	100 ～ 350	-	10	1個	-( - )	3日目
KTA16-[124-460/1]-E[62-230/1]-C[12-25/1]-H[70-436/1]	16	ツープレート用	12 ～ 25	62 ～ 230	70 ～ 436	124 ～ 460	-	10	1個	-( - )	3日目
KTA20-[150-470/1]-E[75-235/1]-C[15-25/1]-H[100-440/1]	20	ツープレート用	15 ～ 25	75 ～ 235	100 ～ 440	150 ～ 470	-	10	1個	-( - )	3日目
KTB12-[100-350/1]-E[49-175/1]-C[9-20/1]-H[60-332/1]-S[1-15/1]	12	スリープレート用	9 ～ 20	49 ～ 175	60 ～ 332	100 ～ 350	1 ～ 15	10	1個	-( - )	3日目
KTB16-[125-460/1]-E[62-230/1]-C[12-25/1]-H[70-436/1]-S[1-15/1]	16	スリープレート用	12 ～ 25	62 ～ 230	70 ～ 436	125 ～ 460	1 ～ 15	10	1個	-( - )	3日目
KTB20-[150-470/1]-E[75-235/1]-C[15-25/1]-H[100-440/1]-S[1-15/1]	20	スリープレート用	15 ～ 25	75 ～ 235	100 ～ 440	150 ～ 470	1 ～ 15	10	1個	-( - )	3日目
