仕様・寸法を表示する

追加工・オプション

ミスミ

フリーワッシャ -汎用・皿ボルト用・ザグリ用-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1111

一部当日出荷可能

評価 4.4平均満足度4.4 この商品のレビューをみる（29件）

通常価格(税別): -

税込価格: -

汎用・皿ボルト用・ザグリ用のフリーワッシャです。表面処理なし、無電解ニッケルメ...

詳細情報を確認する

材質：

S45C

無料3D-CADライブラリー申し込み受付中

型番

未確定12件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

C※ D≦16…C0.1～0.3 D＞16…C0.2～0.5

材質 S45C

規格表

型式	D	指定0.1mm単位
型式	D	T	V	P	H
MWSC（表面処理なし） MWSCN（無電解ニッケルメッキ） MWFB（表面処理なし） MWFBN （無電解ニッケルメッキ）（D≧10 T≧3.0） MWZC（表面処理なし） MWZCN（無電解ニッケルメッキ）	5.0～20.0 （指定0.1mm単位）	1.0～50.0	3.0～70.0	のみ 3.0～68.0	0≦H＜T ストレート部
	20.5～60.0 （指定0.5mm単位）	1.0～50.0	3.0～70.0	のみ 3.0～68.0	0≦H＜T ストレート部
	60.5～100.0 （指定0.5mm単位）	2.0～50.0	5.0～70.0		1.0≦H≦48.0 ボルトの頭のザグリ深さ


D＞50T≧2 D寸50を超える場合はT2以上必要です。 D-V≧2片側肉厚1mm以上必要です。		D＞50T≧2 D寸50を超える場合はT2以上必要です。 -（T-H）≧1最少肉厚は1mm以上必要です。		（D-V）/2≧1片側肉厚1mm以上必要です。（V-P）≧2片側1mm以上の段差が必要です。 P×8≧（T-H）≧2軸径部長さは2mm以上で P×8以下です。

注文例

出荷日

無電解ニッケルメッキ品は緊急出荷サービス（ストーク）T適用不可

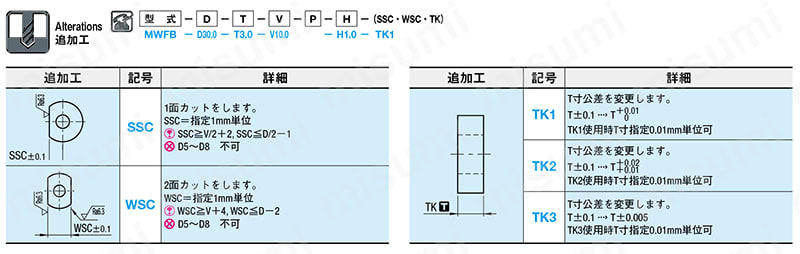

追加工

型番リスト

表示件数:

型番	商品タイプ	表面処理	d/P/V（穴径）(mm)	D（外径）(mm)	t（厚み）(mm)	H(ザグリ穴長さ)(mm)	V(穴径・ザグリ穴径)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MWFB-D[5-20/0.1]-T[1-50/0.1]-V[3-70/0.1]-H[0-49.9/0.1]	皿ボルト用	無し	-	5 ～ 20	1 ～ 50	0 ～ 49.9	3 ～ 70	10	1個	-( - )	3日目一部当日出荷可能
MWFB-D[20.5-100/0.5]-T[1-50/0.1]-V[3-70/0.1]-H[0-49.9/0.1]	皿ボルト用	無し	-	20.5 ～ 100	1 ～ 50	0 ～ 49.9	3 ～ 70	10	1個	-( - )	3日目一部当日出荷可能
MWFBN-D[5-20/0.1]-T[1-50/0.1]-V[3-70/0.1]-H[0-49.9/0.1]	皿ボルト用	無電解ニッケルメッキ	-	5 ～ 20	1 ～ 50	0 ～ 49.9	3 ～ 70	10	1個	-( - )	3日目
MWFBN-D[20.5-100/0.5]-T[1-50/0.1]-V[3-70/0.1]-H[0-49.9/0.1]	皿ボルト用	無電解ニッケルメッキ	-	20.5 ～ 100	1 ～ 50	0 ～ 49.9	3 ～ 70	10	1個	-( - )	3日目
MWSC-D[5-20/0.1]-T[1-50/0.1]-V[3-70/0.1]	汎用	無し	-	5 ～ 20	1 ～ 50	-	3 ～ 70	10	1個	-( - )	3日目一部当日出荷可能
MWSC-D[20.5-100/0.5]-T[1-50/0.1]-V[3-70/0.1]	汎用	無し	-	20.5 ～ 100	1 ～ 50	-	3 ～ 70	10	1個	-( - )	3日目一部当日出荷可能
MWSCN-D[5-20/0.1]-T[1-50/0.1]-V[3-70/0.1]	汎用	無電解ニッケルメッキ	-	5 ～ 20	1 ～ 50	-	3 ～ 70	10	1個	-( - )	3日目
MWSCN-D[20.5-100/0.5]-T[1-50/0.1]-V[3-70/0.1]	汎用	無電解ニッケルメッキ	-	20.5 ～ 100	1 ～ 50	-	3 ～ 70	10	1個	-( - )	3日目
MWZC-D[10-20/0.1]-T[3-50/0.1]-V[5-70/0.1]-P[3-68/0.1]-H[1-48/0.1]	ザグリ付	無し	3 ～ 68	10 ～ 20	3 ～ 50	1 ～ 48	5 ～ 70	10	1個	-( - )	3日目一部当日出荷可能
MWZC-D[20.5-100/0.5]-T[3-50/0.1]-V[5-70/0.1]-P[3-68/0.1]-H[1-48/0.1]	ザグリ付	無し	3 ～ 68	20.5 ～ 100	3 ～ 50	1 ～ 48	5 ～ 70	10	1個	-( - )	3日目一部当日出荷可能
MWZCN-D[10-20/0.1]-T[3-50/0.1]-V[5-70/0.1]-P[3-68/0.1]-H[1-48/0.1]	ザグリ付	無電解ニッケルメッキ	3 ～ 68	10 ～ 20	3 ～ 50	1 ～ 48	5 ～ 70	10	1個	-( - )	3日目
MWZCN-D[20.5-100/0.5]-T[3-50/0.1]-V[5-70/0.1]-P[3-68/0.1]-H[1-48/0.1]	ザグリ付	無電解ニッケルメッキ	3 ～ 68	20.5 ～ 100	3 ～ 50	1 ～ 48	5 ～ 70	10	1個	-( - )	3日目

詳細情報

基本情報

基本情報

汎用・皿ボルト用・ザグリ用のフリーワッシャです。表面処理なし、無電解ニッケルメッキの選択が可能です。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
