冷却パイプ -ノック止めタイプ/ツバ止めタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

ミスミ

ミスミ

冷却パイプ -ノック止めタイプ/ツバ止めタイプ-

  • 数量スライド割引
  • 当日出荷可能
評価 4.2平均満足度4.2 この商品のレビューをみる（8件） この商品のFAQをみる(4件)
通常価格(税別)
1,780円 ～ 4,370円
税込価格
1,958円 ～ 4,807円

ノック止めタイプ/ツバ止めタイプの冷却パイプです。材質はステンレス、黄銅が選択...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定16件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

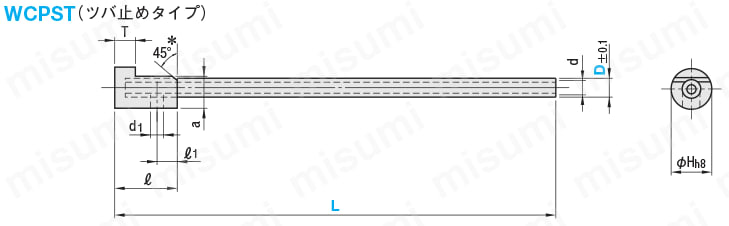

外形図・製品仕様

※D＝10・12の場合、45°の加工は行いません。
※WCPSTはパイプ・ホルダの接続方法がロー付けとなります。

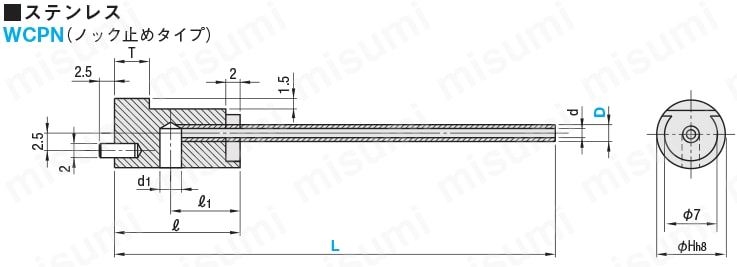

冷却パイプ -ノック止めタイプ/ツバ止めタイプ-

 材質 SUS 316

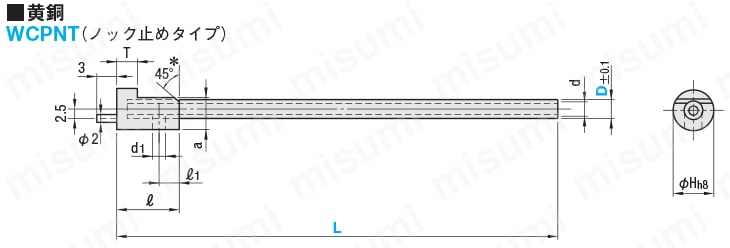

冷却パイプ -ノック止めタイプ/ツバ止めタイプ-
 材質
パイプ： C1020T（D1.5・2.5）
 C1220T（D3.2～12）
ホルダ： 黄銅（C3604）

冷却パイプ -ノック止めタイプ/ツバ止めタイプ-
 材質   パイプ： C1220T
 ホルダ： C3640

規格表

φHh8Tℓ1ℓd1ad型    式L
TypeD
ステンレス黄銅
100
-0.022		4101838.50.9WCPN（D≦3.2）
（ノック止め）		WCPNT
（ノック止め）		-1.5150
1.52.5150
2.2（2.0）3.2200
5.13.57.23-WCPST（D≧4）
（ツバ止め）		4200
120
-0.027		59.556300
152061268300
185.61122811810350
220
-0.033		10141012350
 WCPNTは（  ）内寸法となります。

注文例

冷却パイプ -ノック止めタイプ/ツバ止めタイプ-

出荷日

冷却パイプ -ノック止めタイプ/ツバ止めタイプ-

関連情報

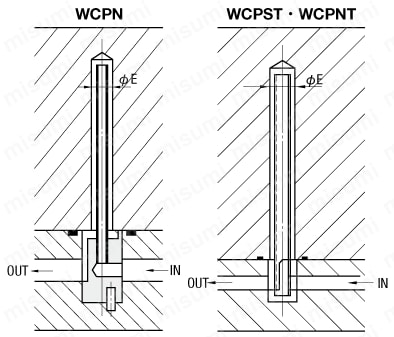

使用例

冷却パイプ -ノック止めタイプ/ツバ止めタイプ-

D推奨φE
1.5～24～5
2.55～6
3～3.26～7
4～58
610
812
1016
1220

商品情報を表示

絞り込み条件：5 項目の仕様が未選択です

すべて解除

型番リスト

表示件数:
  1. 1
型番
材質
材質（パイプ部）
締結方法
D(パイプ径)(mm)
L（全長）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ステンレス
ステンレス
ノック止め
1.5
150
10

1個

3,990円( 4,389円 )

在庫品1日目

当日出荷可能

ステンレス
ステンレス
ノック止め
2.5
150
10

1個

4,180円( 4,598円 )

在庫品1日目

当日出荷可能

ステンレス
ステンレス
ノック止め
3.2
200
10

1個

4,370円( 4,807円 )

在庫品1日目

当日出荷可能

黄銅
無酸素銅
ノック止め
1.5
150
10

1個

2,220円( 2,442円 )

在庫品1日目

当日出荷可能

黄銅
無酸素銅
ノック止め
2.5
150
10

1個

2,310円( 2,541円 )

在庫品1日目

当日出荷可能

黄銅
りん脱酸銅
ノック止め
3.2
200
10

1個

2,390円( 2,629円 )

在庫品1日目

当日出荷可能

黄銅
りん脱酸銅
ノック止め
4
200
10

1個

1,940円( 2,134円 )

在庫品1日目

当日出荷可能

黄銅
りん脱酸銅
ノック止め
6
300
10

1個

2,160円( 2,376円 )

在庫品1日目

当日出荷可能

黄銅
りん脱酸銅
ノック止め
8
300
10

1個

2,360円( 2,596円 )

在庫品1日目

当日出荷可能

黄銅
りん脱酸銅
ノック止め
10
350
10

1個

2,780円( 3,058円 )

在庫品1日目

当日出荷可能

黄銅
りん脱酸銅
ノック止め
12
350
10

1個

3,020円( 3,322円 )

在庫品1日目

当日出荷可能

黄銅
りん脱酸銅
ツバ止め
4
200
10

1個

1,780円( 1,958円 )

在庫品1日目

当日出荷可能

黄銅
りん脱酸銅
ツバ止め
6
300
10

1個

2,090円( 2,299円 )

在庫品1日目

当日出荷可能

黄銅
りん脱酸銅
ツバ止め
8
300
10

1個

2,200円( 2,420円 )

在庫品1日目

当日出荷可能

黄銅
りん脱酸銅
ツバ止め
10
350
10

1個

2,610円( 2,871円 )

在庫品1日目

当日出荷可能

黄銅
りん脱酸銅
ツバ止め
12
350
10

1個

2,710円( 2,981円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ノック止めタイプ/ツバ止めタイプの冷却パイプです。材質はステンレス、黄銅が選択可能です。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

冷却パイプ -ノック止めタイプ/ツバ止めタイプ-

冷却パイプ -ノック止めタイプ/ツバ止めタイプ-

    冷却パイプ -テーパネジタイプ・平行ネジタイプ・かしめタイプ-

    冷却パイプ -テーパネジタイプ・平行ネジタイプ・かしめタイプ-

      冷却パイプ -テーパネジタイプ・平行ネジタイプ-

      冷却パイプ -テーパネジタイプ・平行ネジタイプ-

        冷却パイプ -細目ネジタイプ-

        冷却パイプ -細目ネジタイプ-

          スポット冷却パイプ

          スポット冷却パイプ

            RD68 中マウントアングル （D）ARC

            RD68 中マウントアングル （D）ARC

              エキステンションパイプ

              エキステンションパイプ

                K熱電対 Z2020

                K熱電対 Z2020

                  規格ブラケット・ハヤウマ・製作物 ハヤウマW（両面穴タイプ）シリーズ

                  規格ブラケット・ハヤウマ・製作物 ハヤウマW（両面穴タイプ）シリーズ

                    電動糸鋸刃 No.8 スパイラルタイプ

                    電動糸鋸刃 No.8 スパイラルタイプ
                      メーカー ミスミ ミスミ ミスミ ミスミ ミスミ 日東工業 ミスミ 日置電機 アカギ SK-11
                      通常価格 1,780円～ 490円～ 380円～ 310円～ 1,310円～ 9,450円～ 4,170円 6,600円 5,012円～ 1,549円
                      通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目   3日目   1日目   在庫品1日目～   当日出荷可能 3日目
                      取付位置 型内 型内 型内 型内 型外 - - - - -

                      冷却パイプ -ノック止めタイプ/ツバ止めタイプ-のレビュー

                      評価 4.2 平均満足度：4.2 8件のレビュー
                      1. 星５
                        25%
                      2. 星４
                        75%
                      3. 星３
                        0%
                      4. 星２
                        0%
                      5. 星１
                        0%
                      コアピン・オス駒の冷却（型屋）
                      評価 4.0満足度：4.02024/07/08
                      この商品は素晴らしい。バッフル板が入らないような狭いスペースに小さな穴で配置できます。長さも十分です。そしてお値段もこの活躍から考えればとてもお手頃だと思います。金型設計が多少難しくなりますが、3Dデータをダウンロードできるので問題ないと思います。IN/OUTの方向が決まっているので金型に刻印した方がいいですね。そしてその旨を成形屋さんにハッキリと伝えましょう。細いサイズは詰まりやすいので、成型後のお手入れも忘れずに。

                      もっと読む 閉じる

                      0人が参考にしています。

                      このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                      製品の金型に使用
                      評価 5.0満足度：5.02023/05/31
                      注文してから到着までが迅速で、使い勝手が良く、とても満足です。

                      もっと読む 閉じる

                      0人が参考にしています。

                      このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                      製品の一部
                      評価 4.0満足度：4.02022/05/10
                      この商品は自社製品の一部として製品に組み込んで使用しています。製品自体には何も問題ないと思います。ただ、ロウ付き部分に盛り上がりがあって、使いづらいものもありましたので、評価は４にしました。

                      もっと読む 閉じる

                      0人が参考にしています。

                      このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                      パイプ
                      評価 4.0満足度：4.02021/10/29
                      入れ子のピン先端部まで
                      ぎりぎまで冷却いれることができるので
                      非常に重宝します

                      もっと読む 閉じる

                      0人が参考にしています。

                      このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                      冷却
                      評価 4.0満足度：4.02021/03/15
                      長いコアのセンタ−ピンに
                      先端まで冷却入れる際に
                      こちらの商品使用します

                      もっと読む 閉じる

                      0人が参考にしています。

                      このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                      8件全て見る

                      よくあるご質問（FAQ）

                      Q 冷却パイプWCPST（ツバ止めタイプ）は廻り止めがついていますか？
                      A
                      まわり止めは付いていません。
                      Q 冷却パイプWCPST（ツバ止めタイプ）の廻り止めのやり方を教えてください。
                      A
                      本商品のツバ径H寸法はh8公差となっております。相手穴の加工はJISはめ合い公差とお客様がご使用されている加工具をご検討の上、しまりばめでお願いします。
                      Q 冷却パイプWCPST（ツバ止めタイプ）の結合部分はどの位の温度に耐えられますか？
                      A
                      150℃です。
                      Q 冷却パイプWCPST（ツバ止めタイプ）のL寸は購入後自分でカットしても機能上問題ありませんか？
                      A
                      特に問題はありません。
