冷却ユニジョイント -耐熱80℃-

冷却ユニジョイント -耐熱80℃-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.3平均満足度4.3 この商品のレビューをみる（10件） この商品のFAQをみる(6件)
通常価格(税別)
1,720円 ～ 2,170円
税込価格
1,892円 ～ 2,387円

冷却ユニジョイント（耐熱80℃）は、金型の冷却配管用のジョイントパイプです。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定8件の候補があります。

Loading...

商品情報

外形図・製品仕様

ヘキサゴンソケット 4H
 材質フレーム本体 ポリアセタール樹脂
 ネジ部                 黄銅（C3604）
 ネジ部                 JIS B0203 管用テーパネジR（PT）

規格表

TℓR（PT）型    式LL1
TypeNo.
3191/8JWRL15065
65100
100160
3512.71/425065
65100
100160

外形図・製品仕様

ヘキサゴンソケット 4H
 材質フレーム本体 ポリアセタール樹脂
 チューブ     ウレタン
 ネ ジ 部      黄銅（C3604）
 ネ ジ 部      JIS B0203 管用テーパネジR（PT）

規格表

TℓR（PT）型    式LL1
TypeNo.
3191/8JWRF1140-
3512.71/42

注文例

ヘキサゴンソケット 4H

出荷日

ヘキサゴンソケット 4H

関連情報

■特 長
冷却ユニジョイントは金型の冷却配管用のジョイントパイプです。以下のような特長があります。
• 配管スペースの縮小
• 配管作業のスピード化
• 配管のシステム化
• 金型保管スペースの縮小

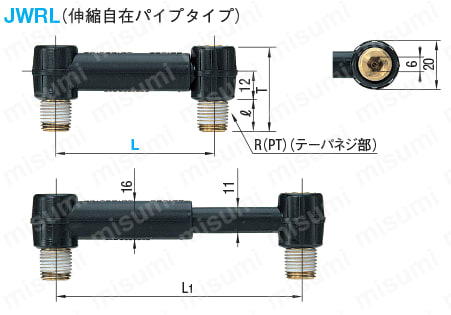

• JWRL（伸縮自在パイプタイプ）
L～L1の範囲で自由に長さを調節することができます。

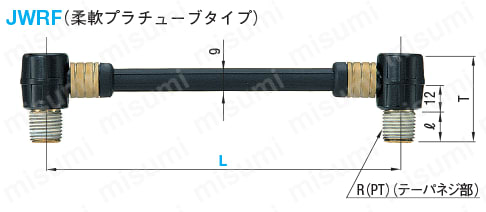

• JWRF（柔軟プラチューブタイプ）
エルボを柔軟なチューブで接続していますので、中間に障害物がある場合に迂回させて取り付けることができます。
（推奨穴ピッチは100mm以上）



〈JWRL ご使用にあたっての注意〉
 六角レンチにて5～6回空転させてから取り付けてください。+C18空転させずに無理に引っ張りますと、水漏の原因になります。



■仕様

サ  イ  ズ1/81/4
最大締付トルク （N・cm） {kgf・cm}490 {50}880 {90}
常用圧力 （kPa） {kgf/cm2}980 {10}
最高圧力 （kPa） {kgf/cm2}1470 {15}
使用温度範囲80℃以下
耐真空性不適

ヘキサゴンソケット 4H

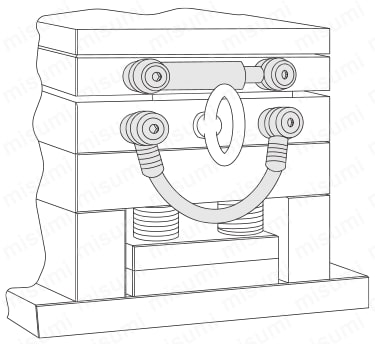

使用例

ヘキサゴンソケット 4H

型番リスト

表示件数:
  1. 1
型番
パイプ仕様
L寸(mm)
テーパネジ R(PT)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
柔軟プラチューブ
140
1/8
10

1個

2,040円( 2,244円 )

在庫品1日目

当日出荷可能

柔軟プラチューブ
140
1/4
10

1個

2,040円( 2,244円 )

在庫品1日目

当日出荷可能

伸縮自在パイプ
50
1/8
10

1個

1,720円( 1,892円 )

在庫品1日目

当日出荷可能

伸縮自在パイプ
65
1/8
10

1個

1,820円( 2,002円 )

在庫品1日目

当日出荷可能

伸縮自在パイプ
100
1/8
10

1個

2,170円( 2,387円 )

在庫品1日目

当日出荷可能

伸縮自在パイプ
50
1/4
10

1個

1,720円( 1,892円 )

在庫品1日目

当日出荷可能

伸縮自在パイプ
65
1/4
10

1個

1,820円( 2,002円 )

在庫品1日目

当日出荷可能

伸縮自在パイプ
100
1/4
10

1個

2,170円( 2,387円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

冷却ユニジョイント（耐熱80℃）は、金型の冷却配管用のジョイントパイプです。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

冷却ユニジョイント -耐熱80℃-

冷却ユニジョイント -耐熱80℃-

    冷却ユニジョイント -耐熱タイプ-

    冷却ユニジョイント -耐熱タイプ-

      金型用マニホールド

      金型用マニホールド

        冷却回路板 -耐熱タイプ-

        冷却回路板 -耐熱タイプ-

          ゲージコック FC20

          ゲージコック FC20

            くい込み管継手 H・DL・L・LLシリーズ 両口チーズユニオン DT

            くい込み管継手 H・DL・L・LLシリーズ 両口チーズユニオン DT

              ジュンロンワンタッチカップリング 小型ワンタッチカップリング MPタイプ

              ジュンロンワンタッチカップリング 小型ワンタッチカップリング MPタイプ

                ハイカプラ小口径 真ちゅう FKM SM型

                ハイカプラ小口径 真ちゅう FKM SM型

                  ソケット BV-TSF型（おねじ取付用）

                  ソケット BV-TSF型（おねじ取付用）

                    カクダイ ハイタンクボールタップ本体

                    カクダイ ハイタンクボールタップ本体

                      ユニオン メス－オスジョイント

                      ユニオン メス－オスジョイント

                        ヤンキーバイス TV-25・TV-26・TV-27

                        ヤンキーバイス TV-25・TV-26・TV-27

                          コンパクトカプラ ステンレス PF型

                          コンパクトカプラ ステンレス PF型
                            メーカー ミスミ ミスミ ミスミ ミスミ 長野計器 SMC 潤工社 日東工器 日東工器 カクダイ 第一計器 エンジニア 日東工器
                            通常価格 1,720円～ 3,080円～ - 2,310円～ 7,520円～ 311円～ 365円～ 2,263円～ 4,589円～ 6,314円 7,234円～ 8,359円～ 2,389円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 5日目   在庫品1日目   当日出荷可能 3日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 7日目   7日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能

                            冷却ユニジョイント -耐熱80℃-のレビュー

                            評価 4.3 平均満足度：4.3 10件のレビュー
                            1. 星５
                              40%
                            2. 星４
                              50%
                            3. 星３
                              10%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            射出成形金型
                            評価 5.0満足度：5.02019/11/05
                            冷却の配置がどうしても決まらないときに、これを見つけました。
                            伸び縮みするので、とても使い勝手がいいです。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            射出成形金型
                            評価 5.0満足度：5.02023/07/08
                            冷却水配管に使用しました。見た目もスッキリして良いと思います。漏水等の不具合はこれから様子見となるので、耐久性は不明です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            コンパクト
                            評価 4.0満足度：4.02022/08/16
                            金型を非常に
                            コンパクトに抑えられますね
                            問題なく冷却できます

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            金型
                            評価 3.0満足度：3.02022/05/25
                            この商品は金型に使用しています。残念なことに、締結部を締めすぎたのが原因なのかどうかはよくわかりませんが、この商品の自在パイプ部分で水漏れが発生してしまっているので、最近は注意して使っている状況です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            冷却
                            評価 4.0満足度：4.02021/10/27
                            こちら非常にコンパクトに
                            まとまるので
                            ホ−スでつなぐよりいいかもです

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            10件全て見る

                            よくあるご質問（FAQ）

                            Q 冷却ユニジョイントで、伸縮する部品を継続使用した時の耐久性を教えてください。
                            A
                            申し訳ございません。本製品は伸縮を繰り返す状態でのご使用は想定しておりません。ご使用の際は一定の長さでご使用ください。

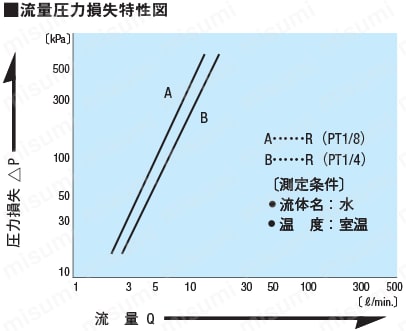

                            Q 冷却ユニジョイントの流量圧力損失特性図　流体名の所が水になっていますが、油を通した時、どうなりますでしょうか？
                            A
                            冷却ユニジョイントは基本的に水以外で使用できません。仮に油を通した場合、油の種類にってはホースが溶ける場合がございます。
                            Q 冷却ユニジョイントは使用温度範囲が80℃以下となっていますが、120℃で使用しても大丈夫ですか？
                            A
                            120℃では使用できません。熱膨張の為、水漏れ、破損がおきるかもしれません。120℃で使用できて、同じ用途の商品としては、FSHP/BRJT、BRJATがあります。
                            Q 冷却ユニジョイントの仕様に、常用圧力　980kpa｛10kgf/c㎡｝、最高圧力1470kpa｛15kgf/c㎡｝とありますが、使用温度が何度の時のデータですか？
                            A
                            常温（20℃位）の時のデータとなります。
                            Q 冷却ユニジョイントJWRFは自分で切断して長さを調整しても問題ないですか？
                            A
                            切断しないでご使用ください。パイプ部分は成形してあり、Oリングの溝が両端にあります。切断すると、水漏れの原因となります。
                            Q 冷却ユニジョイントのチューブは取り外しができますか？チューブを交換して使用したいです。
                            A
                            冷却ユニジョイントはJWRF、JWRL両方とも分解はできません。JWRFは圧入後プレス、JWRLは熱成形で作られています。L型スイベルジョイントLSNにチューブを取り付けてご使用ください。

                            その他のよくあるご質問（3件）を見る 閉じる
