高温ホース専用プラグ（KGHA・WHSG・FSHP･FSHF専用）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
当日出荷可能

評価 3.3平均満足度3.3 この商品のレビューをみる（3件）

通常価格(税別): 830円～ 2,050円

税込価格: 913円～ 2,255円

プラグの使用圧力、耐熱温度は対応ホースに準じますので、下記対応ホースの数値をご...

詳細情報を確認する

(i)ご注意

専用プラグをフレキホース（FSHP、FSHF）及び、ゴムホース（KGHA、WHSG）の袋ナットに取り付ける場合、専用プラグ側（Mネジ部）にシール材は使用しないでください。シールテープがプラグと袋ナットとの接合を妨げるため、流体漏れや破損の原因となります。
専用プラグを袋ナットで締め付ける際は、袋ナットを手でまわして止まった状態から、軽く半周まわすくらいで締め付けてください。これ以上まわすと袋ナット内部にあるスリーブに亀裂が入り、流体漏れの原因となります。
2022年8月受注分より数量スライド割引がなくなります。

無料3D-CADライブラリー申し込み受付中

型番

未確定12件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

外形図・規格表

製品仕様

材質黄銅（C3604）
ネジ部 JIS B0203 管用テーパネジ R（PT）

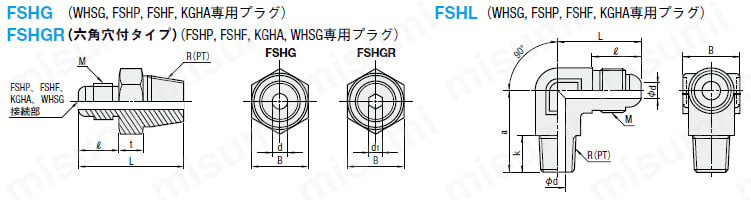

外形図

高温ホース専用プラグ(WHSG・FSHP･FSHF･KGHA専用プラグ):関連画像

[ ! ]FSHP，FSHF，KGHA，WHSG以外の商品には使用できません。
[ ! ]プラグの使用圧力、耐熱温度は対応ホースに準じますので、下記対応ホースの数値をご参照ください。
・金型冷却用フレキホース（FSHP、FSHF）
・高温用ゴムホース-耐熱120℃‐（KGHA：水・油用）
・高温用ゴムホース-耐熱150℃-（WHSG：水用）

規格表

φd	d1	t	L	ℓ	B	M×Pitch	R(PT)	型式
φd	d1	t	L	ℓ	B	M×Pitch	R(PT)	Type	No.
4	5	6	29	13	14	M12×1.25	1/8	FSHG FSHGR	1
6	6	8	36	15	17	M16×1.5	1/4		2
9	10	8	36	15	21	M20×1.5	3/8		3

φd	k	a	L	ℓ	B	M×Pitch	R(PT)	型式
φd	k	a	L	ℓ	B	M×Pitch	R(PT)	Type	No.
4	10	22	22	13	14	M12×1.25	1/8	FSHL	1
6	13	28	28	15	17.5	M16×1.5	1/4		2
9	13	33	33	15	21.7	M20×1.5	3/8		3

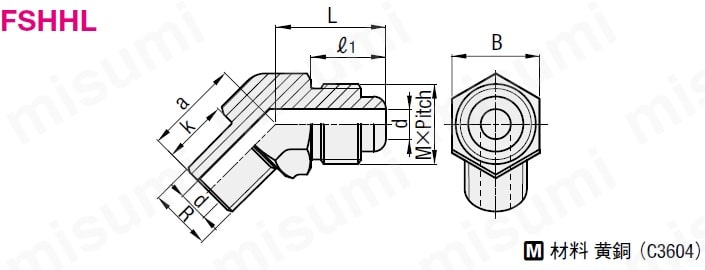

φd	k	a	L	ℓ1	B	M×Pitch	R(PT)	型式
φd	k	a	L	ℓ1	B	M×Pitch	R(PT)	Type	No.
4	10	18	19	13	12.7	M12×1.25	1/8	FSHHL	1
6	13	19	22	15	14.3	M16×1.5	1/4		2
9	13	22	24.5	15	22.8	M20×1.5	3/8		3

注文例

出荷日

型番リスト

表示件数:

型番	形状	d/d1（内径）(mm)	穴形状	ネジ部　R(PT)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FSHG1	ストレート	4	丸穴	1/8	-	1個	830円( 913円 )	在庫品1日目当日出荷可能
FSHG2	ストレート	6	丸穴	1/4	-	1個	890円( 979円 )	在庫品1日目当日出荷可能
FSHG3	ストレート	9	丸穴	3/8	-	1個	950円( 1,045円 )	在庫品1日目当日出荷可能
FSHGR1	ストレート	5	六角穴	1/8	10	1個	900円( 990円 )	在庫品1日目当日出荷可能
FSHGR2	ストレート	6	六角穴	1/4	10	1個	970円( 1,067円 )	在庫品1日目当日出荷可能
FSHGR3	ストレート	10	六角穴	3/8	10	1個	1,030円( 1,133円 )	在庫品1日目当日出荷可能
FSHHL1	45°	4	丸穴	1/8	-	1個	1,030円( 1,133円 )	在庫品1日目当日出荷可能
FSHHL2	45°	6	丸穴	1/4	-	1個	1,150円( 1,265円 )	在庫品1日目当日出荷可能
FSHHL3	45°	9	丸穴	3/8	-	1個	2,050円( 2,255円 )	在庫品1日目当日出荷可能
FSHL1	L字	4	丸穴	1/8	-	1個	1,030円( 1,133円 )	在庫品1日目当日出荷可能
FSHL2	L字	6	丸穴	1/4	-	1個	1,150円( 1,265円 )	在庫品1日目当日出荷可能
FSHL3	L字	9	丸穴	3/8	-	1個	1,370円( 1,507円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

プラグの使用圧力、耐熱温度は対応ホースに準じますので、下記対応ホースの数値をご参照ください。
45°タイプ規格追加しました！
【対応ホース】
・金型冷却用フレキホース（FSHP、FSHF）
・高温用ゴムホース-耐熱120℃（KGHA：水・油用）
・高温用ゴムホース-耐熱150℃-（WHSG：水用）

(i)ご注意

専用プラグをフレキホース（FSHP、FSHF）及び、ゴムホース（KGHA、WHSG）の袋ナットに取り付ける場合、専用プラグ側（Mネジ部）にシール材は使用しないでください。シールテープがプラグと袋ナットとの接合を妨げるため、流体漏れや破損の原因となります。
専用プラグを袋ナットで締め付ける際は、袋ナットを手でまわして止まった状態から、軽く半周まわすくらいで締め付けてください。これ以上まわすと袋ナット内部にあるスリーブに亀裂が入り、流体漏れの原因となります。
2022年8月受注分より数量スライド割引がなくなります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
