超精級位置決めストレートブロックセット/PL面取付タイプ
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 7,770円 ～ 11,900円
- 税込価格
- 8,547円 ～ 13,090円
PL面取付タイプの超精級位置決めストレートブロックセットです。
-
- 構成部品：
- セット(ピン+ブシュ)
-
- 形状タイプ：
- ブロック
-
- テーパ or ストレート：
- ストレート形状
-
- 外径公差/外形公差：
- 0/-0.005
-
- ストレート形状のクリアランス：
- 0.002～0.008
-
- ストレート/テーパ部の対称度：
- 0.003以下
商品情報

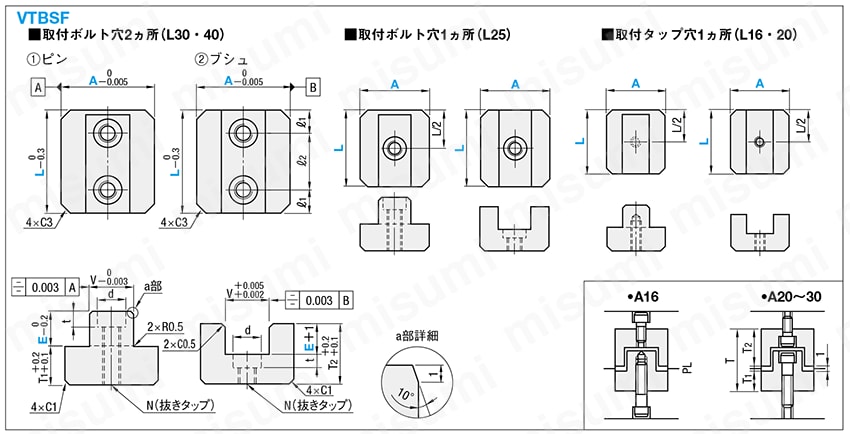

外形図・製品仕様
| V公差 | 位置決め精度 （クリアランス） | A・B面に対する V寸の対称度 | |
|---|---|---|---|
| ①ピン | ②ブシュ | ||
| 0 -0.003 | +0.005 +0.002 | 0.002～0.008 | 0.003以下 |
| 材質 | SKD11 | |
| 硬度 | 58～62HRC |
規格表
| V | T | T1 | T2 | ボルト穴 | 取付ボルト | 抜きタップ N | ボルト穴数 | 型 式 | L 選択 | E | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ℓ1 | ℓ2 | d | t | Type | A | |||||||||
| 9 | 26 | 8 | 17 | - | - | - | - | M4ボルト | M4 | 1 （タップ穴） | VTBSF | 16 | 16 | 8 |
| 20 | 8 | |||||||||||||
| 12 | 6.5 | 3.5 | M3ボルト | 1 | 20 | 25 | 8 | |||||||
| 7.5 | 15 | 2 | 30 | 8 | ||||||||||
| 15 | 32 | 10 | 21 | - | - | 8 | 5 | M4ボルト | M5 | 1 | 25 | 25 | 10 | |
| 7.5 | 15 | 2 | 30 | 10 | ||||||||||
| 17 | 36 | 12 | 23 | 9.5 | 6 | M5ボルト | M6 | 30 | 30 | 12 | ||||
| 10 | 20 | 40 | 12 | |||||||||||
注文例
出荷日
関連情報
■特長
• コネクタや電子デバイス等の精密金型の位置決めに最適です。
• コアピン等がキャビティにインローする前に金型の位置決めをすることで、コアピンの摩耗や破損を防止することができます。
• クリアランスが非常に小さくなっておりますので、ガイドピンは精級をご使用ください。
■ご使用にあたって
• 凸側、凹側がぶつかり合うと破損の原因となりますので1mm程度あけてご使用ください。
| E | S （有効保持長max.） |
|---|---|
| 8 | 5.5 |
| 10 | 7.5 |
| 12 | 9.5 |
型番リスト
- 表示件数:
| 型番 |
A(外形)(mm) |
L(外形)(mm) |
E(凸部長さ)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
16
|
16
|
8
| 10 | 1個 | 7,770円(
8,547円
) | 在庫品1日目 当日出荷可能 | |
16
|
20
|
8
| 10 | 1個 | 7,840円(
8,624円
) | 在庫品1日目 当日出荷可能 | |
20
|
25
|
8
| 10 | 1個 | 8,790円(
9,669円
) | 在庫品1日目 当日出荷可能 | |
20
|
30
|
8
| 10 | 1個 | 9,170円(
10,087円
) | 在庫品1日目 当日出荷可能 | |
25
|
25
|
10
| 10 | 1個 | 9,540円(
10,494円
) | 在庫品1日目 当日出荷可能 | |
25
|
30
|
10
| 10 | 1個 | 10,010円(
11,011円
) | 在庫品1日目 当日出荷可能 | |
30
|
30
|
12
| 10 | 1個 | 10,630円(
11,693円
) | 在庫品1日目 当日出荷可能 | |
30
|
40
|
12
| 10 | 1個 | 11,900円(
13,090円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
PL面取付タイプの超精級位置決めストレートブロックセットです。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
超精級位置決めストレートブロックセット/PL面取付タイプのレビュー
ストレートブロックセットカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- プラ型用部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
