位置決めストレートピンセット -ブシュPL面取付タイプ-
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
ブシュPL面取付タイプの位置決めストレートピンセットです。在庫しております。追...
商品情報

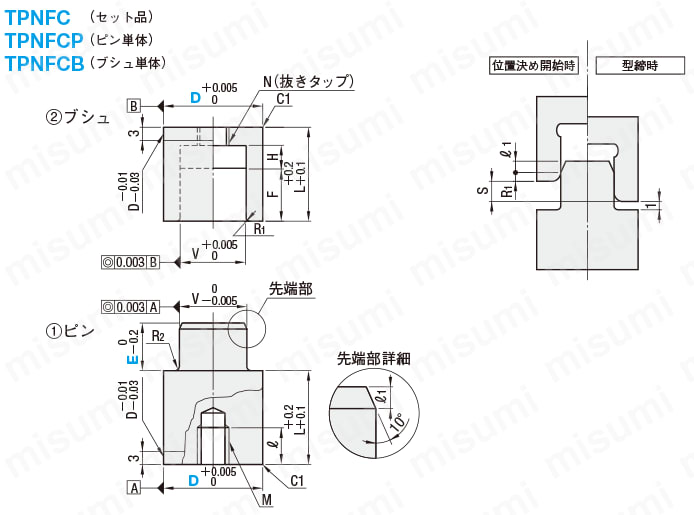

外形図・製品仕様
材質 SKD11相当
硬度 58～62HRC
規格表
| 取付ボルト サイズ | M | ℓ | N （抜きタップ） | V | ℓ1 | R1 | R2 | H | F | L | S （有効保持量） | 型 式 | E | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||||
| M4 | 4 | 10 | M5 | 7 | 1.0 | 0.5 | 0.8 | 5 | 6 | 14.5 | 4.5 | TPNFC（（1）+（2）セット） TPNFCP（（1）ピン） TPNFCB（（2）ブシュ） | 13 | 7 |
| 10 | 16 | |||||||||||||
| M5 | 5 | M6 | 13 | 6 | 9 | 19.5 | 7.5 | 20 | 10 | |||||
| M6 | 6 | 12 | M8 | 16 | 8 | 11 | 24.5 | 9.5 | 25 | 12 | ||||
| M8 | 8 | 16 | M10 | 20 | 2.0 | 1.0 | 1.5 | 11 | 17 | 34 | 14.0 | 30 | 18 | |
注文例
出荷日
追加工
関連情報
■特長
● コネクタや電子デバイス等の精密金型の位置決めに最適です。
● コアピン等がインローする前に金型の位置決めをすることで、コアピンの摩耗や破損を防止することができます。
● ブシュPL面取付タイプは、PL面からの取り付け、取り外しができ、メンテナンスが容易です。
■ご使用にあたって
● 型締時にピン側、ブシュ側がぶつかりますと破損の原因になりますので1mm程度あけてご使用ください。
● クリアランスが非常に小さくなっておりますので、ガイドピンは精級をご使用ください。
型番リスト
- 表示件数:
| 型番 |
構成部品 |
追加工 |
D(外径)(mm) |
E(凸部長さ)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
[セット] セット(ピン+ブシュ)
|
有り
|
13
|
7
| 10 | 1個 | -( -
) | 3日目 | |
[セット] セット(ピン+ブシュ)
|
無し
|
13
|
7
| 10 | 1個 | 5,260円(
5,786円
) | 在庫品1日目 当日出荷可能 | |
[セット] セット(ピン+ブシュ)
|
有り
|
16
|
7
| 10 | 1個 | -( -
) | 3日目 | |
[セット] セット(ピン+ブシュ)
|
無し
|
16
|
7
| 10 | 1個 | 5,370円(
5,907円
) | 在庫品1日目 当日出荷可能 | |
[セット] セット(ピン+ブシュ)
|
有り
|
20
|
10
| 10 | 1個 | -( -
) | 3日目 | |
[セット] セット(ピン+ブシュ)
|
無し
|
20
|
10
| 10 | 1個 | 5,550円(
6,105円
) | 在庫品1日目 当日出荷可能 | |
[セット] セット(ピン+ブシュ)
|
有り
|
25
|
12
| 10 | 1個 | -( -
) | 3日目 | |
[セット] セット(ピン+ブシュ)
|
無し
|
25
|
12
| 10 | 1個 | 6,050円(
6,655円
) | 在庫品1日目 当日出荷可能 | |
[セット] セット(ピン+ブシュ)
|
有り
|
30
|
18
| 10 | 1個 | -( -
) | 3日目 | |
[セット] セット(ピン+ブシュ)
|
無し
|
30
|
18
| 10 | 1個 | 6,840円(
7,524円
) | 在庫品1日目 当日出荷可能 | |
ブシュ
|
有り
|
13
|
7
| 10 | 1個 | -( -
) | 3日目 | |
ブシュ
|
無し
|
13
|
7
| 10 | 1個 | 2,640円(
2,904円
) | 在庫品1日目 当日出荷可能 | |
ブシュ
|
有り
|
16
|
7
| 10 | 1個 | -( -
) | 3日目 | |
ブシュ
|
無し
|
16
|
7
| 10 | 1個 | 2,690円(
2,959円
) | 在庫品1日目 当日出荷可能 | |
ブシュ
|
有り
|
20
|
10
| 10 | 1個 | -( -
) | 3日目 | |
ブシュ
|
無し
|
20
|
10
| 10 | 1個 | 2,780円(
3,058円
) | 在庫品1日目 当日出荷可能 | |
ブシュ
|
有り
|
25
|
12
| 10 | 1個 | -( -
) | 3日目 | |
ブシュ
|
無し
|
25
|
12
| 10 | 1個 | 3,030円(
3,333円
) | 在庫品1日目 当日出荷可能 | |
ブシュ
|
有り
|
30
|
18
| 10 | 1個 | -( -
) | 3日目 | |
ブシュ
|
無し
|
30
|
18
| 10 | 1個 | 3,420円(
3,762円
) | 在庫品1日目 当日出荷可能 | |
ピン
|
有り
|
13
|
7
| 10 | 1個 | -( -
) | 3日目 | |
ピン
|
無し
|
13
|
7
| 10 | 1個 | 2,640円(
2,904円
) | 在庫品1日目 当日出荷可能 | |
ピン
|
有り
|
16
|
7
| 10 | 1個 | -( -
) | 3日目 | |
ピン
|
無し
|
16
|
7
| 10 | 1個 | 2,690円(
2,959円
) | 在庫品1日目 当日出荷可能 | |
ピン
|
有り
|
20
|
10
| 10 | 1個 | -( -
) | 3日目 | |
ピン
|
無し
|
20
|
10
| 10 | 1個 | 2,780円(
3,058円
) | 在庫品1日目 当日出荷可能 | |
ピン
|
有り
|
25
|
12
| 10 | 1個 | -( -
) | 3日目 | |
ピン
|
無し
|
25
|
12
| 10 | 1個 | 3,030円(
3,333円
) | 在庫品1日目 当日出荷可能 | |
ピン
|
有り
|
30
|
18
| 10 | 1個 | -( -
) | 3日目 | |
ピン
|
無し
|
30
|
18
| 10 | 1個 | 3,420円(
3,762円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
ブシュPL面取付タイプの位置決めストレートピンセットです。在庫しております。追加工はストークA対応可能です。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
