ミニスライドコアユニット -スタンダードタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.570

数量スライド割引
一部当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）

通常価格(税別): 8,400円～ 44,200円

税込価格: 9,240円～ 48,620円

スタンダードタイプのミニスライドコアユニットとなります。スライドコアタイプ、ガ...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定28件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

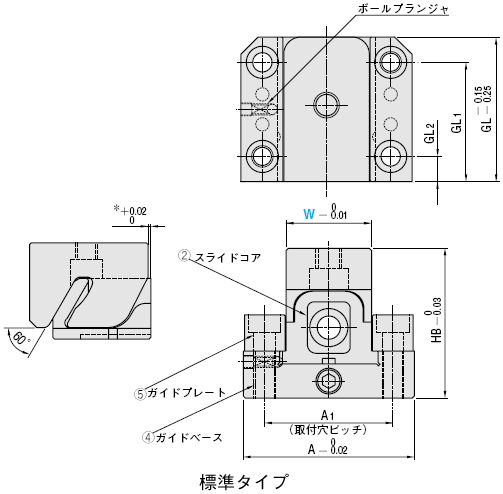

外形図・製品仕様

スライドコアタイプ
ミニスライドコアユニット


	MSCN	加工なし	MSCK	インロー部加工付	MSCM	タップ加工付




	材質 DH2F 硬度 40±2HRC		材質 SKD11 硬度 58～60HRC		材質 DH2F 硬度 40±2HRC



G	分割型	B	一体型（スライドコア戻し機能付）




材質 DH2F 硬度 40±2HRC 表面処理窒化処理（1000HV～）		材質 DH2F 硬度 40±2HRC 表面処理窒化処理（1000HV～）

P.572

※ ミニスライドコアユニット -スタンダードタイプ- はユニットでの精度です。組み合わせを変更すると精度が変わりますのでご注意ください。

■構成部品規格詳細ページ
（1）アンギュラカム	P.571
（2）スライドコア
（3）ガイドレール	P.572
（4）ガイドベース
（5）ガイドプレート

規格表

A	A₁	GL	GL₁	GL₂	H	HB	SH	型式		ST	W
A	A₁	GL	GL₁	GL₂	H	HB	SH	Type	ガイド形式	ST	W
28	22	20	15	5	18	24	10	MSCN （加工なし） MSCK （インロー部加工付） MSCM （タップ加工付）	G （分割型） B （一体型）	3	12
40	30	34	28	6	27	35	17			6	20
42	32	50	40	10	40	50	25			10	22
52	42	50	40	10	40	50	25			10	32

■構成部品（単体）（必ず取り付け調整を行ってからご使用ください。）

構成部品	型式	ST	W
（1）アンギュラカム	MSCC	3	12
		6	20
		10	22
		10L	32

注文例

出荷日

追加工

型番リスト

表示件数:

型番	商品タイプ	ガイドレール方式	戻し機構の有無	スライドコア	ST（ストローク量）(mm)	W（アンギュラカム幅）(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MSCC3-12	-	-	-	-	3	12	10	1個	8,400円( 9,240円 )	2日目一部当日出荷可能
MSCC6-20	-	-	-	-	6	20	10	1個	9,200円( 10,120円 )	2日目一部当日出荷可能
MSCC10-22	-	-	-	-	10	22	10	1個	14,200円( 15,620円 )	2日目一部当日出荷可能
MSCC10L-32	-	-	-	-	10	32	10	1個	16,800円( 18,480円 )	2日目一部当日出荷可能
MSCKB3-12	標準タイプ	一体型	有	インロー部加工付	3	12	10	1個	31,700円( 34,870円 )	2日目一部当日出荷可能
MSCKB6-20	標準タイプ	一体型	有	インロー部加工付	6	20	10	1個	32,900円( 36,190円 )	2日目一部当日出荷可能
MSCKB10-22	標準タイプ	一体型	有	インロー部加工付	10	22	10	1個	40,400円( 44,440円 )	2日目一部当日出荷可能
MSCKB10-32	標準タイプ	一体型	有	インロー部加工付	10	32	10	1個	43,800円( 48,180円 )	2日目一部当日出荷可能
MSCKG3-12	標準タイプ	分離型	無	インロー部加工付	3	12	10	1個	24,000円( 26,400円 )	2日目一部当日出荷可能
MSCKG6-20	標準タイプ	分離型	無	インロー部加工付	6	20	10	1個	25,000円( 27,500円 )	2日目一部当日出荷可能
MSCKG10-22	標準タイプ	分離型	無	インロー部加工付	10	22	10	1個	32,400円( 35,640円 )	2日目一部当日出荷可能
MSCKG10-32	標準タイプ	分離型	無	インロー部加工付	10	32	10	1個	35,600円( 39,160円 )	2日目一部当日出荷可能
MSCMB3-12	標準タイプ	一体型	有	タップ加工付	3	12	10	1個	32,100円( 35,310円 )	2日目一部当日出荷可能
MSCMB6-20	標準タイプ	一体型	有	タップ加工付	6	20	10	1個	33,300円( 36,630円 )	2日目一部当日出荷可能
MSCMB10-22	標準タイプ	一体型	有	タップ加工付	10	22	10	1個	40,800円( 44,880円 )	2日目一部当日出荷可能
MSCMB10-32	標準タイプ	一体型	有	タップ加工付	10	32	10	1個	44,200円( 48,620円 )	2日目一部当日出荷可能
MSCMG3-12	標準タイプ	分離型	無	タップ加工付	3	12	10	1個	24,400円( 26,840円 )	2日目一部当日出荷可能
MSCMG6-20	標準タイプ	分離型	無	タップ加工付	6	20	10	1個	25,400円( 27,940円 )	2日目一部当日出荷可能
MSCMG10-22	標準タイプ	分離型	無	タップ加工付	10	22	10	1個	32,800円( 36,080円 )	2日目一部当日出荷可能
MSCMG10-32	標準タイプ	分離型	無	タップ加工付	10	32	10	1個	36,000円( 39,600円 )	2日目一部当日出荷可能
MSCNB3-12	標準タイプ	一体型	有	加工なし	3	12	10	1個	30,500円( 33,550円 )	2日目一部当日出荷可能
MSCNB6-20	標準タイプ	一体型	有	加工なし	6	20	10	1個	31,700円( 34,870円 )	2日目一部当日出荷可能
MSCNB10-22	標準タイプ	一体型	有	加工なし	10	22	10	1個	38,900円( 42,790円 )	2日目一部当日出荷可能
MSCNB10-32	標準タイプ	一体型	有	加工なし	10	32	10	1個	42,300円( 46,530円 )	2日目一部当日出荷可能
MSCNG3-12	標準タイプ	分離型	無	加工なし	3	12	10	1個	22,800円( 25,080円 )	2日目一部当日出荷可能
MSCNG6-20	標準タイプ	分離型	無	加工なし	6	20	10	1個	23,800円( 26,180円 )	2日目一部当日出荷可能
MSCNG10-22	標準タイプ	分離型	無	加工なし	10	22	10	1個	30,900円( 33,990円 )	2日目一部当日出荷可能
MSCNG10-32	標準タイプ	分離型	無	加工なし	10	32	10	1個	34,100円( 37,510円 )	2日目一部当日出荷可能

詳細情報

基本情報

基本情報

スタンダードタイプのミニスライドコアユニットとなります。スライドコアタイプ、ガイド形式の選択が可能です。

技術情報

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
