入れ子止め用スペーサ

入れ子止め用スペーサ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（3件） この商品のFAQをみる(1件)
通常価格(税別)
 -
税込価格
 -

入れ子止め用スペーサです。材質は合金工具鋼、HPM2T相当より選択可能です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定20件の候補があります。

Loading...

商品情報

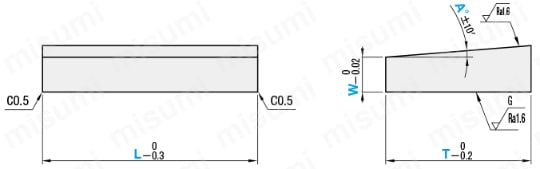

外形図・製品仕様

入れ子止め用スペーサ
型    式材質硬度
ICSSSKS353～56HRC
ICHSHPM2T相当37～41HRC

入れ子止め用スペーサ
型    式材質硬度
IUSSSKS353～56HRC
IUHSHPM2T相当37～41HRC

規格表

型    式TL
指定10mm単位		A
TypeW
ICSS
（SKS3）

ICHS
（HPM2T相当）		51530～1001

3

5
20
2530～180
30
35
40
45
50
60
70
80
102040～180
25
30
35
40
45
50
60
70
80
型    式TL
指定10mm単位		A入れ子止め
組み合わせ例
W-T
TypeW
IUSS
（SKS3）

IUHS
（HPM2T相当）		52020～1001

3

5		10-20
915  6-15
102030～18010-20
2510-25
3010-30
121530～100  8-15
2030～180  8-20
25  8-25

注文例

入れ子止め用スペーサ

出荷日

入れ子止め用スペーサ

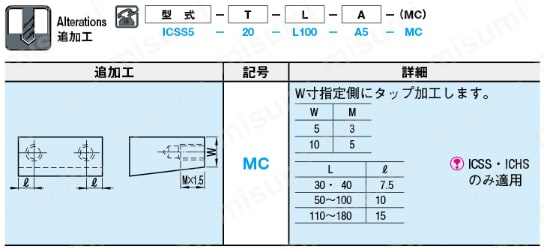

追加工

入れ子止め用スペーサ

関連情報

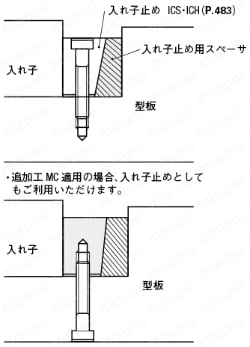

使用例

入れ子止め用スペーサ

P.483

型番リスト

表示件数:
  1. 1
型番
材質
W(幅)(mm)
T(高さ)(mm)
A(角度)(°)
L(全長)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
HPM2T相当
5
15 ～ 80
1 ～ 5
30 ～ 180
10

1個

-( - )

5日目

HPM2T相当
10
20 ～ 80
1 ～ 5
40 ～ 180
10

1個

-( - )

5日目

SKS3
5
15 ～ 80
1 ～ 5
30 ～ 180
10

1個

-( - )

5日目

SKS3
10
20 ～ 80
1 ～ 5
40 ～ 180
10

1個

-( - )

5日目

HPM2T相当
5
20
1 ～ 5
20 ～ 100
10

1個

-( - )

5日目

HPM2T相当
9
15
1 ～ 5
20 ～ 100
10

1個

-( - )

5日目

HPM2T相当
10
20
1 ～ 5
30 ～ 180
10

1個

-( - )

5日目

HPM2T相当
10
25
1 ～ 5
30 ～ 180
10

1個

-( - )

5日目

HPM2T相当
10
30
1 ～ 5
30 ～ 180
10

1個

-( - )

5日目

HPM2T相当
12
15
1 ～ 5
30 ～ 100
10

1個

-( - )

5日目

HPM2T相当
12
20
1 ～ 5
30 ～ 180
10

1個

-( - )

5日目

HPM2T相当
12
25
1 ～ 5
30 ～ 180
10

1個

-( - )

5日目

SKS3
5
20
1 ～ 5
20 ～ 100
10

1個

-( - )

5日目

SKS3
9
15
1 ～ 5
20 ～ 100
10

1個

-( - )

5日目

SKS3
10
20
1 ～ 5
30 ～ 180
10

1個

-( - )

5日目

SKS3
10
25
1 ～ 5
30 ～ 180
10

1個

-( - )

5日目

SKS3
10
30
1 ～ 5
30 ～ 180
10

1個

-( - )

5日目

SKS3
12
15
1 ～ 5
30 ～ 100
10

1個

-( - )

5日目

SKS3
12
20
1 ～ 5
30 ～ 180
10

1個

-( - )

5日目

SKS3
12
25
1 ～ 5
30 ～ 180
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

入れ子止め用スペーサです。材質は合金工具鋼、HPM2T相当より選択可能です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

入れ子止め用スペーサ

入れ子止め用スペーサ

    入れ子止め -テーパータイプ-

    入れ子止め -テーパータイプ-

      入れ子止め -平行タイプ-

      入れ子止め -平行タイプ-

        入れ子止め -ボルト穴位置フリータイプ-

        入れ子止め -ボルト穴位置フリータイプ-

          テーパヘッドパンチ－HXコーティング（TiCNコーティング＋窒化処理）－

          テーパヘッドパンチ－HXコーティング（TiCNコーティング＋窒化処理）－

            パイロットパンチ－HXコーティング（TiCNコーティング＋窒化処理）－

            パイロットパンチ－HXコーティング（TiCNコーティング＋窒化処理）－

              欠円シャンクショルダーパンチ　-RXコーティング・HXコーティング-

              欠円シャンクショルダーパンチ　-RXコーティング・HXコーティング-

                欠円シャンクジェクタパンチ　-RXコーティング・HXコーティング-

                欠円シャンクジェクタパンチ　-RXコーティング・HXコーティング-

                  ツバ止めパイロットパンチ－HXコーティング・RXコーティング－

                  ツバ止めパイロットパンチ－HXコーティング・RXコーティング－

                    テーパヘッドジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

                    テーパヘッドジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

                      テーパヘッドパンチ－TiCNコーティング－

                      テーパヘッドパンチ－TiCNコーティング－

                        欠円シャンクジェクタパンチ －DLCコーティング・NWコーティング(DLC+WPC®処理)－

                        欠円シャンクジェクタパンチ －DLCコーティング・NWコーティング(DLC+WPC®処理)－

                          キー溝付パンチ　-RXコーティング・HXコーティング-

                          キー溝付パンチ　-RXコーティング・HXコーティング-
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 5日目   5日目   5日目   5日目   お見積り   お見積り   お見積り   お見積り   お見積り   2日目   2日目   お見積り   お見積り

                            入れ子止め用スペーサのレビュー

                            評価 4.0 平均満足度：4.0 3件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              100%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            サイド
                            評価 4.0満足度：4.02021/02/13
                            入れ子をフリ−にしておいて
                            基準側だけ抑えておいて
                            こちらでインロ−にしていれます

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            入れ子
                            評価 4.0満足度：4.02019/09/02
                            いつもお世話になっております。
                            バリエーションも豊富で
                            納期もはやく
                            たくさん在庫もあります
                            サイドコッタ−として

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            金型部品
                            評価 4.0満足度：4.02019/02/20
                            金型の部品として使用しています
                            長さが足りない時など複数本並べて使っていますが
                            サイズが増えればありがたい

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            3件全て見る

                            よくあるご質問（FAQ）

                            Q 入れ子止め用スペーサのIUHSの材質でHPM2T相当とあるのですが、最後のTは、何を表しているのですか？
                            A
                            日立金属の材質で、HPM2がありますが、硬度がHRC33程度となっています。HPM2TはHRC37～41と硬度の高い素材です。
