仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

ストレートコアピン -軸径(D)固定/軸径(P)指定・全長指定タイプ②-

ストレートコアピン -軸径(D)固定/軸径(P)指定・全長指定タイプ②-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 4.2平均満足度4.2 この商品のレビューをみる（21件）
通常価格(税別)
 -
税込価格
 -

軸径（D）固定・軸径（P）指定・全長指定タイプのストレートコアピンです。

詳細情報を確認する

  • 形状タイプ：
    先端形状無し
  • 焼入れ：
    焼入れ鋼
  • 全長公差：
    +0.02/0
  • ツバ厚：
    4mm(T4)
  • 先端形状：
    なし
  • ガス抜き形状：
    なし
  • 刻印文字タイプ：
    なし
  • 刻印文字数：
    なし
無料3D-CADライブラリー申し込み受付中

型番

未確定258件の候補があります。

Loading...

商品情報

外形図・製品仕様

ストレートコアピン -軸径(D)固定/軸径(P)指定・全長指定タイプ②-
Type 材質 硬度 公差
軸径（D）固定軸径（P）指定D or PL
CPN-LCPNB-LNAK8037～43HRC-0.01
-0.02		+0.02
0
CPF-LCPFB-LDH2F38～42HRC
CPA-LCPAB-LMAS1C50～54HRC
CPK-LCPKB-LNAK8037～43HRC0
-0.005
CPG-LCPGB-LDH2F38～42HRC
CPY-LCPYB-LMAS1C50～54HRC
CPW-LCPWB-LSUS440C56～60HRC

規格表

■軸径（D）固定タイプ

H型    式L
指定0.01mm単位
TypeD
  3CPW-L0.67.00～100.00
0.7
CPN-L
CPF-L
CPA-L （D≦2.5）
CPK-L
CPG-L
CPY-L （D≦2.5）
CPW-L		0.8
0.9
1
1.1
1.2
1.3
1.4
1.5
  41.6
1.7
1.8
1.9
2
  52.5
  63
  73.57.00～120.00
4
  84.5
5
  95.5
6
106.58.00～120.00
7
118
1510
1813
2116

■軸径（P）指定タイプ

H型    式L
指定0.01mm単位		P
指定0.01mm単位
TypeNo.
3CPWB-L17.00～100.000.60～0.79
CPNB-L
CPFB-L
CPAB-L（P≦2.49）
CPKB-L
CPGB-L
CPYB-L（P≦2.49）
CPWB-L		0.80～0.99
1.51.00～1.49
421.50～1.99
52.52.00～2.49
632.50～2.99
73.57.00～120.003.00～3.49
43.50～3.99
84.54.00～4.49
54.50～4.99
95.55.00～5.49
65.50～5.99
106.58.00～120.006.00～6.49
76.50～6.99
1187.00～7.99
15108.00～9.99
181310.00～12.99
211613.00～15.99

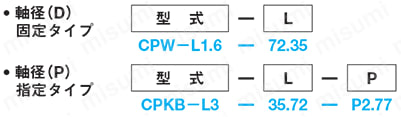

注文例

ストレートコアピン -軸径(D)固定/軸径(P)指定・全長指定タイプ②-

出荷日

ストレートコアピン -軸径(D)固定/軸径(P)指定・全長指定タイプ②-

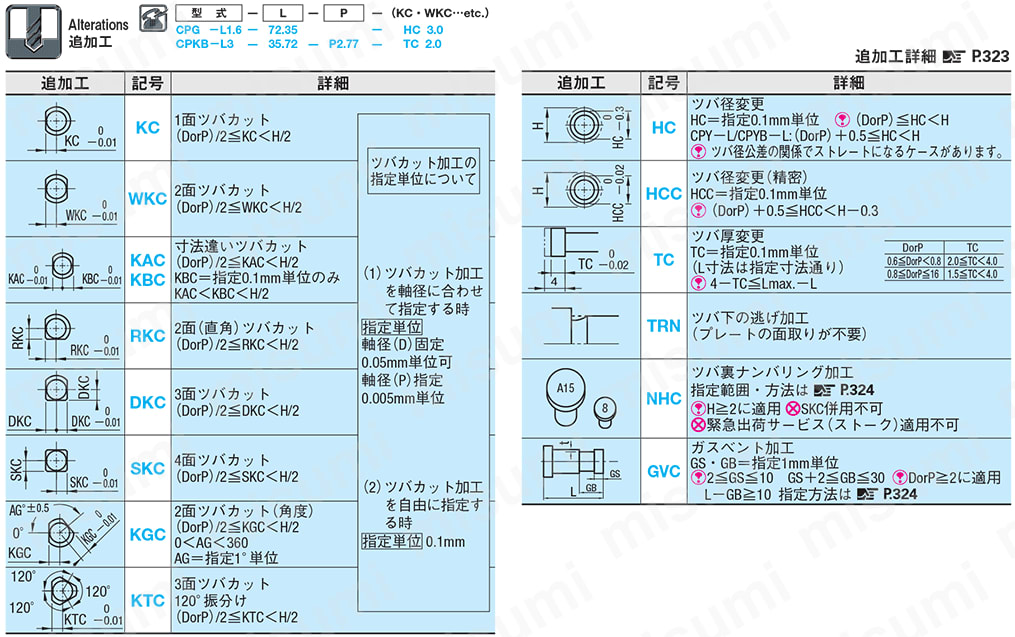

追加工

ストレートコアピン -軸径(D)固定/軸径(P)指定・全長指定タイプ②-
