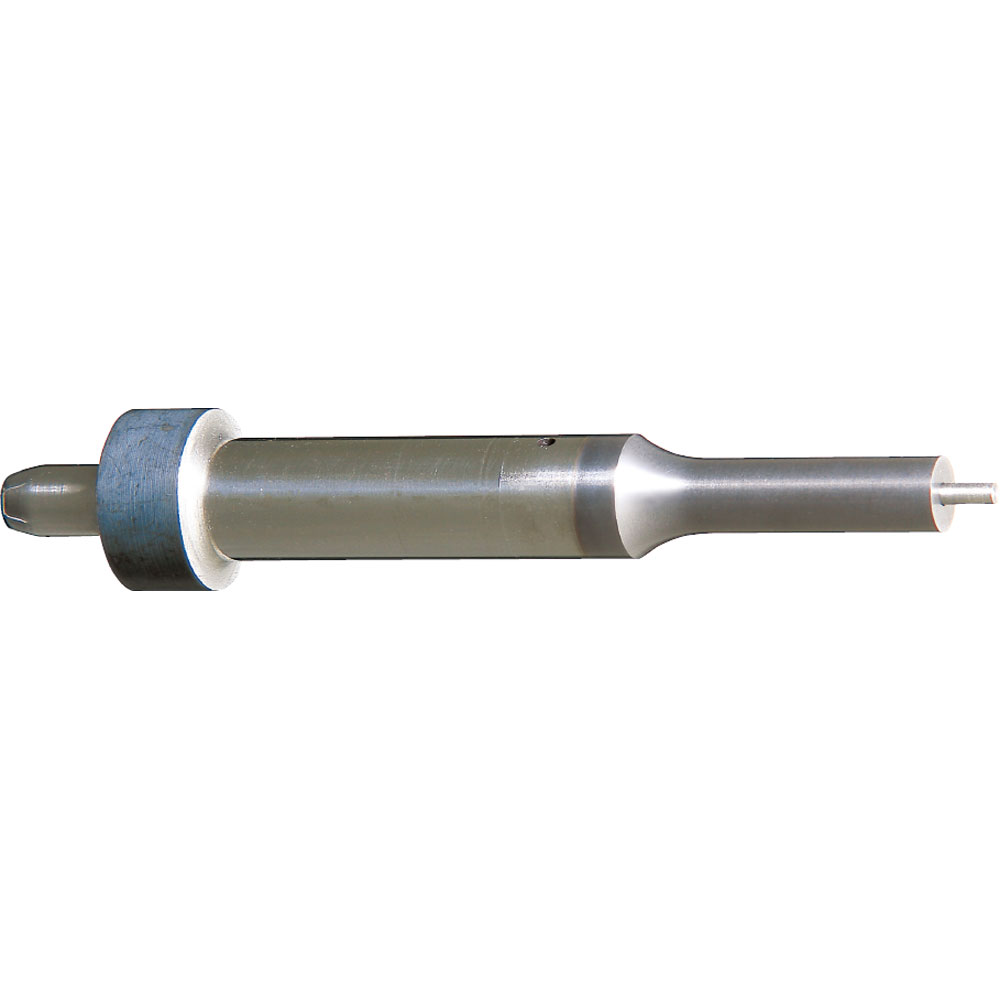

厚板打抜き用ノック穴付パンチ－WPC®処理－

厚板打抜き用ノック穴付パンチ－WPC®処理－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パン...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    有
  • 先端形状：
    1段
  • ジェクタ：
    なし
  • 表面処理：
    WPC
  • シャンク(取付部)形状：
    位置決めノック穴付
  • シャンク径D公差：
    m5
  • T（ツバ厚/板厚）(mm)：
    8

型番

未確定1,152件の候補があります。

Loading...

商品情報

リテーナセット納入対応品
詳細 P.63
関連ページ
厚板打抜き用パンチ P.1721

WPC®処理 P.1725

外形図・製品仕様

刃先先端エッジ部に微小Rがつきます。

付属品 MS6-25

シャンク径
D公差		 材質
 硬度		型式
Type刃先形状B
刃先長さ		ノック穴付
Dm5SKH51相当
61～64HRC
表面1000～1100HV		W-AP

厚板打抜き用ノック穴付パンチ-WPC®処理-

厚板打抜き用ノック穴付パンチ-WPC®処理-

刃先長さ（B）
L＞S		-C
粉末ハイス鋼
64～67HRC
表面1000～1100HV		W-APH
厚板打抜き用ノック穴付パンチ－WPC®処理－

規格表

型式L指定0.01mm単位BH

厚板打抜き用ノック穴付パンチ-WPC®処理-

厚板打抜き用ノック穴付パンチ-WPC®処理-

厚板打抜き用ノック穴付パンチ-WPC®処理-

Type刃先形状B
刃先長さ		ノック付D
min. P max.P・Kmax.P・Wmin.R
（SKH51相当）
W-AP

（粉末ハイス鋼）
W-APH

厚板打抜き用ノック穴付パンチ-WPC®処理-

厚板打抜き用ノック穴付パンチ-WPC®処理-

-C10（50）607080901001101201301401503.00～9.999.972.50

厚板打抜き用ノック穴付パンチ-WPC®処理-

1315
13（50）607080901001101201301401506.00～12.9912.973.0018
16（50）6070809010011012013014015010.00～15.9915.974.001921
20（50）6070809010011012013014015013.00～19.9919.975.0025
25（50）6070809010011012013014015018.00～24.9924.976.0030
32（50）6070809010011012013014015020.00～31.99 31.97 7.00 37
38（50）6070809010011012013014015028.00～37.99 37.97 8.00 43
45（50）6070809010011012013014015035.00～44.99 44.97 9.00 50

厚板打抜き用ノック穴付パンチ-WPC®処理-

10 607080901001101201301401503.00～9.999.972.501915
13 607080901001101201301401506.00～12.9912.973.0018
16  70809010011012013014015010.00～15.9915.974.002521
20  70809010011012013014015013.00～19.9919.975.0025
25  70809010011012013014015018.00～24.9924.976.0030
32  70809010011012013014015020.00～31.99 31.97 7.00 37
38  70809010011012013014015028.00～37.99 37.97 8.00 43
45  70809010011012013014015035.00～44.99 44.97 9.00 50
厚板打抜き用ノック穴付パンチ-WPC®処理- ：P＞D -0.03 ℓ＝0刃先形状厚板打抜き用ノック穴付パンチ-WPC®処理- でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。
厚板打抜き用ノック穴付パンチ-WPC®処理- ：P・K＞D -0.05ℓ＝0刃先形状厚板打抜き用ノック穴付パンチ-WPC®処理- でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（50）B＝8 全長が（50）の場合、刃先長さは一律8mmになります。

注文例

厚板打抜き用ノック穴付パンチ－WPC®処理－

出荷日

厚板打抜き用ノック穴付パンチ－WPC®処理－

追加工

厚板打抜き用ノック穴付パンチ－WPC®処理－

P.61
P.62

関連情報

厚板打抜き用ノック穴付パンチ－WPC®処理－

■位置決めノック穴付パンチの特長
主に自動車のボディ等の金型に、パンチを保持するリテーナとセットで使用します。リテーナのノック穴による間接位置決めと異なり、パンチと同軸上に加工されたノック穴により直接位置決めができるため、金型精度が向上します。NC加工機による金型加工の場合にご使用になりますと効果的です。また、このパンチは家電製品の外板用の金型等にも、リテーナとセットで使用したり、一般順送型のパンチプレートに取り付けて使用することもできます。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 20
  8. 次へ
型番
刃先形状
材質
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)
PC(刃先寸法変更)
R(刃先コーナーR)(mm)
W(刃先寸法)
WC(刃先寸法変更)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸形
SKH51相当
L
10
3 ～ 9.99
60 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
10
-
60 ～ 150
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
10
3 ～ 9.99
-
37 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
10
-
-
37 ～ 149.9
1.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
13
6 ～ 12.99
60 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
13
-
60 ～ 150
-
3 ～ 5.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
13
6 ～ 12.99
-
37 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
13
-
-
37 ～ 149.9
3 ～ 5.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
16
10 ～ 15.99
70 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
16
-
70 ～ 150
-
5 ～ 9.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
16
10 ～ 15.99
-
37 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
16
-
-
37 ～ 149.9
5 ～ 9.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
20
13 ～ 19.99
70 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
20
-
70 ～ 150
-
6.5 ～ 12.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
20
13 ～ 19.99
-
37 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
20
-
-
37 ～ 149.9
6.5 ～ 12.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
25
18 ～ 24.99
70 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
25
-
70 ～ 150
-
9 ～ 17.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
25
18 ～ 24.99
-
37 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
25
-
-
37 ～ 149.9
9 ～ 17.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
L
32
20 ～ 31.99
70 ～ 150
-
-
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
L
32
-
70 ～ 150
-
10 ～ 19.99
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
L
32
20 ～ 31.99
-
37 ～ 149.9
-
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
L
32
-
-
37 ～ 149.9
10 ～ 19.99
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
L
38
28 ～ 37.99
70 ～ 150
-
-
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
L
38
-
70 ～ 150
-
14 ～ 27.99
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
L
38
28 ～ 37.99
-
37 ～ 149.9
-
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
L
38
-
-
37 ～ 149.9
14 ～ 27.99
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
L
45
35 ～ 44.99
70 ～ 150
-
-
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
L
45
-
70 ～ 150
-
17.5 ～ 34.99
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
L
45
35 ～ 44.99
-
37 ～ 149.9
-
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
L
45
-
-
37 ～ 149.9
17.5 ～ 34.99
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
S
10
3 ～ 9.99
50 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
10
-
50 ～ 150
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
10
3 ～ 9.99
-
37 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
10
-
-
37 ～ 149.9
1.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
13
6 ～ 12.99
50 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
13
-
50 ～ 150
-
3 ～ 5.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
13
6 ～ 12.99
-
37 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
13
-
-
37 ～ 149.9
3 ～ 5.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
16
10 ～ 15.99
50 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
16
-
50 ～ 150
-
5 ～ 9.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
16
10 ～ 15.99
-
37 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
16
-
-
37 ～ 149.9
5 ～ 9.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
20
13 ～ 19.99
50 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
20
-
50 ～ 150
-
6.5 ～ 12.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
20
13 ～ 19.99
-
37 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
20
-
-
37 ～ 149.9
6.5 ～ 12.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
25
18 ～ 24.99
50 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
25
-
50 ～ 150
-
9 ～ 17.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
25
18 ～ 24.99
-
37 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
25
-
-
37 ～ 149.9
9 ～ 17.99
-
-
-
10

1個

-( - )

2日目

丸形
SKH51相当
S
32
20 ～ 31.99
50 ～ 150
-
-
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
S
32
-
50 ～ 150
-
10 ～ 19.99
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
S
32
20 ～ 31.99
-
37 ～ 149.9
-
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
S
32
-
-
37 ～ 149.9
10 ～ 19.99
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
S
38
28 ～ 37.99
50 ～ 150
-
-
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
S
38
-
50 ～ 150
-
14 ～ 27.99
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
S
38
28 ～ 37.99
-
37 ～ 149.9
-
-
-
-
10

1個

-( - )

3日目

丸形
SKH51相当
S
38
-
-
37 ～ 149.9
14 ～ 27.99
-
-
-
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 20
  8. 次へ

Loading...

詳細情報

基本情報

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パンチリテーナを用いる場合に便利です。
・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
　（詳細は「製品データ 厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
・D32～D45までサイズ拡大しました！

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
