ショルダーパンチ－WPC®処理－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.85

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）

通常価格(税別): -

税込価格: -

WPCⓇ処理を施したショルダーパンチです。疲労強度、耐焼付性、耐摩耗性に優れて...

詳細情報を確認する

厚板打ち抜き用有無：

無
先端形状：

1段
ジェクタ：

なし
表面処理：

WPC
シャンク(取付部)形状：

標準
T（ツバ厚/板厚）(mm)：

5

型番

未確定8,940件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

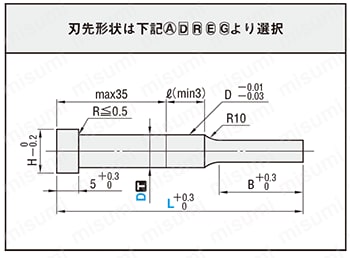

外形図・製品仕様

刃先先端エッジ部は微小Rがつきます。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	SKD11相当 60～63HRC 表面1000～100HV	W-SP		刃先長さ（B） X＞L＞S
	SKH51相当 61～64HRC 表面1000～100HV	W-SH
	粉末ハイス鋼 64～67HRC 表面1000～100HV	W-PH
D +0.005/0	SKD11相当 60～63HRC 表面1000～100HV	AW-SP
	SKH51相当 61～64HRC 表面1000～100HV	AW-SH
	粉末ハイス鋼 64～67HRC 表面1000～100HV	AW-PH
	粉末ハイス鋼 64～67HRC 表面1000～100HV	AW-PH

シャンク径公差Dはm5・ +0.005/0 選択

規格表

型式				L							指定0.01mm単位				B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D								min. P max.	P・Kmax.	P・Wmin.	R
（D_m5） W-SP W-SH W-PH （D +0.005/0） AW-SP AW-SH AW-PH			3	40	50	60	70	80	90	100	1.00～2.99	-	-		8	5
			4	40	50	60	70	80	90	100	1.00～3.99	3.97	1.00			7
			5	40	50	60	70	80	90	100	2.00～4.99	4.97	1.20			8
			6	40	50	60	70	80	90	100	2.00～5.99	5.97	1.50			9
			8	（40）	50	60	70	80	90	100	3.00～7.99	7.97	2.00		13	11
			10	（40）	50	60	70	80	90	100	3.00～9.99	9.97	2.50			13
			13	（40）	50	60	70	80	90	100	6.00～12.99	12.97	3.00			16
			16	（40）	50	60	70	80	90	100	10.00～15.99	15.97	4.00		19	19
			20	（40）	50	60	70	80	90	100	13.00～19.99	19.97	5.00			23
			25	（40）	50	60	70	80	90	100	18.00～24.99	24.97	6.00			28
			3		50	60	70	80	90	100	1.00～2.99	-	-		13	5
			4		50	60	70	80	90	100	1.00～3.99	3.97	2.00			7
			5		50	60	70	80	90	100	2.00～4.99	4.97	2.00			8
			6		50	60	70	80	90	100	2.00～5.99	5.97	2.00			9
			8		50	60	70	80	90	100	3.00～7.99	7.97	2.50		19	11
			10		50	60	70	80	90	100	3.00～9.99	9.97	2.50			13
			13		50	60	70	80	90	100	6.00～12.99	12.97	3.00			16
			16			60	70	80	90	100	10.00～15.99	15.97	4.00		25	19
			20			60	70	80	90	100	13.00～19.99	19.97	5.00			23
			25			60	70	80	90	100	18.00～24.99	24.97	6.00			28
			3		50	60	70	80	90	100	1.20～2.99	-	-		19	5
			4		50	60	70	80	90	100	1.20～3.99	3.97	2.00		19	7
			5			60	70	80	90	100	2.00～4.99	4.97	3.50		25	8
			6			60	70	80	90	100	2.00～5.99	5.97	3.50		25	9
			8			60	70	80	90	100	3.00～7.99	7.97	5.00		30	11
			10			60	70	80	90	100	3.00～9.99	9.97	5.00			13
			13			60	70	80	90	100	6.00～12.99	12.97	5.00			16
			16				70	80	90	100	10.00～15.99	-			40	19
			20				70	80	90	100	13.00～19.99					23
			25				70	80	90	100	18.00～24.99					28

：P＞D-0.03ℓ＝0	刃先形状でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05ℓ＝0	刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（40）B＝8 全長が（40）の場合、刃先長さは一律8mmになります。

注文例

出荷日

追加工

P.61

型番リスト

表示件数:

型番	刃先形状	材質	シャンク径D公差	B（刃先長さ）	D（シャンク径）(mm)	P(刃先寸法)(mm)	L(全長)(mm)	LC(全長変更)(mm)	LCT(ツバ厚公差変更+全長変更)(mm)	LMT(ツバ厚公差変更+全長変更)(mm)	PC(刃先寸法変更)(mm)	W(刃先寸法)(mm)	R	WC(刃先寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

AW-PHAL3-[50-100/10]-P[1-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	3	1 ～ 2.99	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL3-[50-100/10]-PC[0.5-0.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	3	-	50 ～ 100	-	-	-	0.5 ～ 0.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL3-LC[27-99.9/0.1]-P[1-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	3	1 ～ 2.99	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL3-LC[27-99.9/0.1]-PC[0.5-0.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	3	-	-	27 ～ 99.9	-	-	0.5 ～ 0.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL3-LCT[27-99.9/0.1]-P[1-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	3	1 ～ 2.99	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL3-LCT[27-99.9/0.1]-PC[0.5-0.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	3	-	-	-	27 ～ 99.9	-	0.5 ～ 0.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL3-LMT[27-99.9/0.1]-P[1-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	3	1 ～ 2.99	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL3-LMT[27-99.9/0.1]-PC[0.5-0.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	3	-	-	-	-	27 ～ 99.9	0.5 ～ 0.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL4-[50-100/10]-P[1-3.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL4-[50-100/10]-PC[0.5-0.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	4	-	50 ～ 100	-	-	-	0.5 ～ 0.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL4-LC[27-99.9/0.1]-P[1-3.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL4-LC[27-99.9/0.1]-PC[0.5-0.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	4	-	-	27 ～ 99.9	-	-	0.5 ～ 0.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL4-LCT[27-99.9/0.1]-P[1-3.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL4-LCT[27-99.9/0.1]-PC[0.5-0.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	4	-	-	-	27 ～ 99.9	-	0.5 ～ 0.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL4-LMT[27-99.9/0.1]-P[1-3.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL4-LMT[27-99.9/0.1]-PC[0.5-0.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	4	-	-	-	-	27 ～ 99.9	0.5 ～ 0.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL5-[50-100/10]-P[2-4.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL5-[50-100/10]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	5	-	50 ～ 100	-	-	-	1 ～ 1.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL5-LC[27-99.9/0.1]-P[2-4.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL5-LC[27-99.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	5	-	-	27 ～ 99.9	-	-	1 ～ 1.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL5-LCT[27-99.9/0.1]-P[2-4.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL5-LCT[27-99.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	5	-	-	-	27 ～ 99.9	-	1 ～ 1.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL5-LMT[27-99.9/0.1]-P[2-4.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL5-LMT[27-99.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	5	-	-	-	-	27 ～ 99.9	1 ～ 1.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL6-[50-100/10]-P[2-5.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL6-[50-100/10]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	6	-	50 ～ 100	-	-	-	1 ～ 1.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL6-LC[27-99.9/0.1]-P[2-5.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL6-LC[27-99.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	6	-	-	27 ～ 99.9	-	-	1 ～ 1.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL6-LCT[27-99.9/0.1]-P[2-5.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL6-LCT[27-99.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	6	-	-	-	27 ～ 99.9	-	1 ～ 1.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL6-LMT[27-99.9/0.1]-P[2-5.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL6-LMT[27-99.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	6	-	-	-	-	27 ～ 99.9	1 ～ 1.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL8-[50-100/10]-P[3-7.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL8-[50-100/10]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	8	-	50 ～ 100	-	-	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL8-LC[27-99.9/0.1]-P[3-7.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL8-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	8	-	-	27 ～ 99.9	-	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL8-LCT[27-99.9/0.1]-P[3-7.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL8-LCT[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	8	-	-	-	27 ～ 99.9	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL8-LMT[27-99.9/0.1]-P[3-7.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL8-LMT[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	8	-	-	-	-	27 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL10-[50-100/10]-P[3-9.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL10-[50-100/10]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	10	-	50 ～ 100	-	-	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL10-LC[27-99.9/0.1]-P[3-9.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL10-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	10	-	-	27 ～ 99.9	-	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL10-LCT[27-99.9/0.1]-P[3-9.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL10-LCT[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	10	-	-	-	27 ～ 99.9	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL10-LMT[27-99.9/0.1]-P[3-9.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL10-LMT[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	10	-	-	-	-	27 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL13-[50-100/10]-P[6-12.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL13-[50-100/10]-PC[3-5.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	13	-	50 ～ 100	-	-	-	3 ～ 5.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL13-LC[27-99.9/0.1]-P[6-12.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL13-LC[27-99.9/0.1]-PC[3-5.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	13	-	-	27 ～ 99.9	-	-	3 ～ 5.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL13-LCT[27-99.9/0.1]-P[6-12.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL13-LCT[27-99.9/0.1]-PC[3-5.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	13	-	-	-	27 ～ 99.9	-	3 ～ 5.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL13-LMT[27-99.9/0.1]-P[6-12.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL13-LMT[27-99.9/0.1]-PC[3-5.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	13	-	-	-	-	27 ～ 99.9	3 ～ 5.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL16-[60-100/10]-P[10-15.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	16	10 ～ 15.99	60 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL16-[60-100/10]-PC[5-9.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	16	-	60 ～ 100	-	-	-	5 ～ 9.99	-	-	-	10	1個	-( - )	2日目
AW-PHAL16-LC[27-99.9/0.1]-P[10-15.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	16	10 ～ 15.99	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	2日目
AW-PHAL16-LC[27-99.9/0.1]-PC[5-9.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	16	-	-	27 ～ 99.9	-	-	5 ～ 9.99	-	-	-	10	1個	-( - )	2日目

詳細情報

基本情報

基本情報

WPCⓇ処理を施したショルダーパンチです。疲労強度、耐焼付性、耐摩耗性に優れています。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ショルダーパンチ－WPC®処理－	ショルダーパンチ－HXコーティング(TiCN+窒化処理)－	ショルダーパンチ－HWコーティング（TiCN＋WPC®処理）－	ジェクタパンチ -DLCコーティング-	ショルダーパンチ -DLCコーティング-	ショルダーパンチ　RXコーティング(Al-Cr系コート+窒化処理)	ジェクタパンチ－NWコーティング（DLC＋WPC®処理）－	ジェクタパンチ－WPC®処理－	ショルダー2段パンチ -HXコーティング(TiCN+窒化処理)-	ショルダーパンチ－NWコーティング(DLC+WPC®処理)－	ジェクタパンチ－HWコーティング（TiCN＋WPC®処理）－	ショルダー2段パンチ－NWコーティング(DLC+WPC®処理)－	ショルダー2段パンチ－DLCコーティング－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	2日目～	お見積り	2日目～	お見積り	お見積り	お見積り	お見積り	2日目～	お見積り	8日目	2日目～	お見積り	お見積り
厚板打ち抜き用有無	無	無	無	無	無	無	無	無	無	無	無	無	無
先端形状	1段	1段	1段	1段	1段	1段	1段	1段	2段	1段	1段	2段	2段
ジェクタ	なし	なし	なし	-	なし	なし	-	-	なし	なし	-	なし	なし
表面処理	WPC	HXコーティング	HWコーティング	DLC(XCD)コーティング	DLC(XCD)コーティング	RXコーティング	DLC+WPC	WPC	HXコーティング	DLC+WPC	HWコーティング	DLC+WPC	DLC(XCD)コーティング
シャンク(取付部)形状	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準

back next

ショルダーパンチ－WPC®処理－のレビュー

評価 4.0 平均満足度：4.0 1件のレビュー

星５

0%
星４

100%
星３

0%
星２

0%
星１

0%

レビューを書く

毎月3件以上の商品レビュー投稿で投稿件数×500円分の値引クーポンプレゼント！

穴明用のパンチ

評価 4.0満足度：4.02019/10/08

素材がステンレスの為に、コーティング加工がされている
パンチを使用しました。
メンテ、研磨加工の作業が減るとの思いです。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

1件全て見る

パンチカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

ミスミ

ショルダーパンチ

評価 4.8

通常価格(税別)： -

通常出荷日： 2日目～

当日出荷可能
ミスミ

ジェクタパンチ

評価 4.6

通常価格(税別)： -

通常出荷日： 2日目～

当日出荷可能
ミスミ

ジェクタパンチ -TiCNコーティング-

評価 4.5

通常価格(税別)： -

通常出荷日： 2日目～
ミスミ

ショルダーパンチ -TiCNコーティング-

評価 4.3

通常価格(税別)： -

通常出荷日： 2日目～
ミスミ

ジェクタパンチ　-ディコート処理-

評価 4.6

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

ジェクタパンチ－HWコーティング（TiCN＋WPC®処理）－

評価 4.5

通常価格(税別)： -

通常出荷日： 2日目～
DAYTON

ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51(M2)相当

評価 4.5

通常価格(税別)： -

通常出荷日： 2日目～

当日出荷可能
ミスミ

全長ショートショルダーパンチ

評価 4.2

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

ショルダーパンチ　ディコート処理

評価 4.4

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

欠円シャンクジェクタパンチ－ノーマル・TiCNコーティング－

評価 3.7

通常価格(税別)： -

通常出荷日： 3日目
