仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

ショルダーパンチ　RXコーティング(Al-Cr系コート+窒化処理)

ショルダーパンチ　RXコーティング(Al-Cr系コート+窒化処理)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 3.0平均満足度3.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

・刃先摩耗を抑制し、メンテナンス工数とトータルコストを削減する高耐久商品です。...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    無
  • 先端形状：
    1段
  • ジェクタ：
    なし
  • 表面処理：
    RXコーティング
  • シャンク(取付部)形状：
    標準
  • T（ツバ厚/板厚）(mm)：
    5

型番

未確定7,070件の候補があります。

Loading...

商品情報

外形図・製品仕様


ショルダーパンチ -RWコーティング(Al-Cr系コート+WPC®処理)-

シャンク径公差 Dは m5・ショルダーパンチ ーTiCNコーティングー を選択
刃先エッジ部は微小Rが付きます。

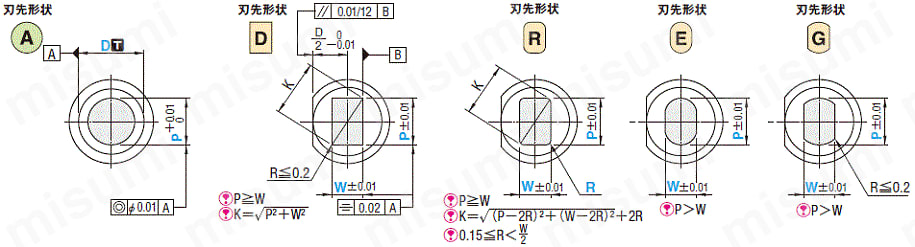

パンチの刃先形状は下図より選択

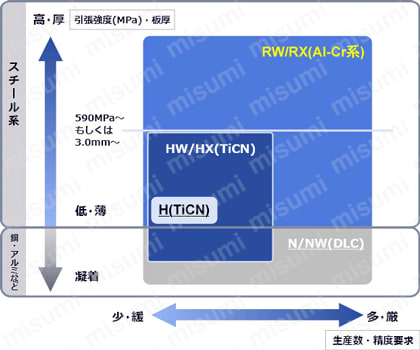

■打ち抜き条件とコーティングマップ

   あくまでも目安です。
   品質重視の場合はRW、生産数重視の場合はRXがおすすめです。
     ・TiCNコートはこちら
     ・HWコートはこちら
     ・HXコートはこちら
     ・RWコートはこちら
     ・ミスミの表面処理全般についてはこちら
ショルダーパンチ -RXコーティング(Al-Cr系コート+窒化処理)-
シャンク径
D公差		材質
硬度		型式
TYPE刃先
形状		B
刃先長さ
Dショルダーパンチ ーTiCNコーティングー SKD11相当
60～63HRC
表面3100HV		RX-SP

ショルダーパンチ ーTiCNコーティングー

ショルダーパンチ ーTiCNコーティングー

SKH51相当
61～64HRC
表面3100HV		RX-SH
粉末ハイス鋼
60～63HRC
表面3100HV		RX-PH
Dショルダーパンチ ーTiCNコーティングー SKH51相当
61～64HRC
表面3100HV		ARX-SH
粉末ハイス鋼
60～63HRC
表面3100HV		ARX-PH

規格表

型式L指定0.01mm単位BH
TYPE刃先
形状		B
刃先長さ		D

ショルダーパンチ ーTiCNコーティングー

ショルダーパンチ ーTiCNコーティングー

ショルダーパンチ ーTiCNコーティングー
min. P max.P・KmaxP・WminR

ショルダーパンチ ーTiCNコーティングー


RX-SP

RX-SH

RX-PH





ARX-SH

ARX-PH

ショルダーパンチ ーTiCNコーティングー

ショルダーパンチ ーTiCNコーティングー

3405060708090100  1.00 ～   3.99――

ショルダーパンチ ーTiCNコーティングー

85
4405060708090100  1.00 ～   3.99 3.971.00 7
5405060708090100  2.00 ～   4.99 4.972.00 8
6405060708090100  2.00 ～   5.99 5.972.00 9
8（40）5060708090100  3.00 ～   7.99 7.973.00 1311
10（40）5060708090100  3.00 ～   9.99 9.973.00 13
13（40）5060708090100  6.00 ～ 12.9912.97 6.00 16
16（40）506070809010010.00 ～ 15.9915.97 6.00 1919
20（40）506070809010013.00 ～ 19.9919.97 6.00 23
25（40）506070809010018.00 ～ 24.9924.97 6.00 28

ショルダーパンチ ーTiCNコーティングー

3 5060708090100  1.00 ～   2.99――135
4 5060708090100  1.00 ～   3.99 3.972.00 7
5 5060708090100  2.00 ～   4.99 4.972.00 8
6 5060708090100  2.00 ～   5.99 5.972.00 9
8 5060708090100  3.00 ～   7.99 7.972.50 1911
10 5060708090100  3.00 ～   9.99 9.972.50 13
13 5060708090100  6.00 ～ 12.9912.97 3.00 16
16  6070809010010.00 ～ 15.9915.97 4.00 2519
20  6070809010013.00 ～ 19.9919.97 5.00 23
25  6070809010018.00 ～ 24.9924.97 6.00 28

ショルダーパンチ ーTiCNコーティングー

3 5060708090100  1.20 ～   2.99――195
4 5060708090100  1.20 ～   3.99 3.972.00 7
5  60708090100  2.00 ～   4.99 4.973.50 258
6  60708090100  2.00 ～   5.99 5.973.50 9
8  60708090100  3.00 ～   7.99 7.975.00 3011
10  60708090100  3.00 ～   9.99 9.975.00 13
13  60708090100  6.00 ～ 12.9912.97 5.00 16
16   70809010010.00 ～ 15.99――4019
20   70809010013.00 ～ 19.9923
25   70809010018.00 ～ 24.9928

：P>D-0.03l=0  刃先形状でP>D-0.03の場合、（導入部）はつきません。
：P・K>D-0.05l=0  刃先形状でP>D-0.05の場合、（導入部）はつきません。
L（40）B=8  全長が （40） の場合、 刃先長さは一律8mmになります。

注文例


 型式-L-P-W-R（ショルダーパンチ ーTiCNコーティングー のみ）
 RX-SPDL 13-80-

P10.50

-W7.34


出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

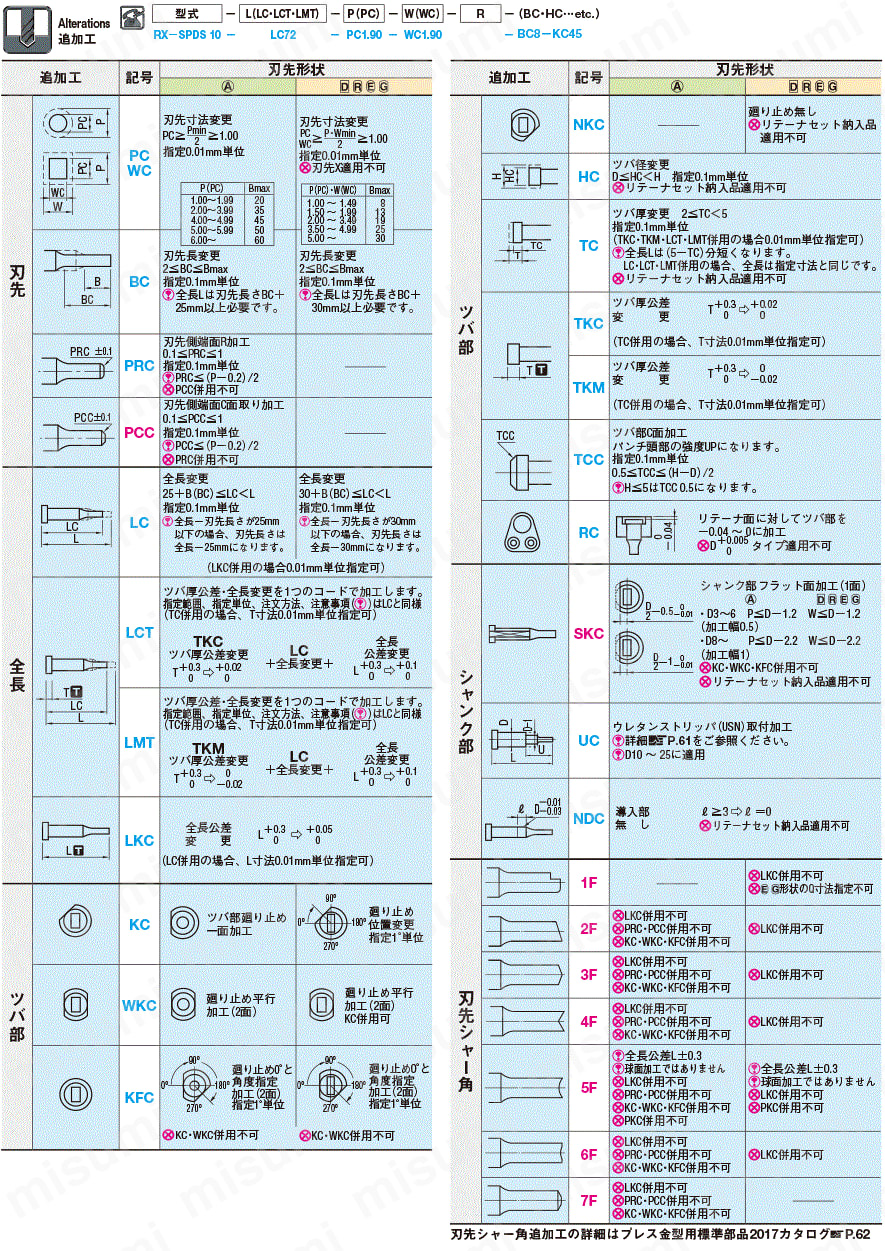

追加工

ショルダーパンチ -RXコーティング(Al-Cr系コート+窒化処理)-

パンチをリテーナにセットして納入する場合の注文方法はこちら。パンチ・リテーナセット納入
UC追加工の詳細はこちら。P.61
刃先シャー角追加工の詳細はこちら。P.62

関連情報

・RXコーティングについての技術情報はこちら
   RW・RXコーティングパンチ

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 118
  8. 次へ
型番
刃先形状
材質
シャンク径D公差
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)(mm)
LCT(ツバ厚公差変更+全長変更)(mm)
LMT(ツバ厚公差変更+全長変更)(mm)
PC(刃先寸法変更)(mm)
R(刃先コーナーR)(mm)
W(刃先寸法)(mm)
WC(刃先寸法変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸形
粉末ハイス鋼
+0.005/0
L
3
1 ～ 2.99
50 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
3
1 ～ 2.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
3
1 ～ 2.99
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
3
1 ～ 2.99
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
4
1 ～ 3.99
50 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
4
1 ～ 3.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
4
1 ～ 3.99
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
4
1 ～ 3.99
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
5
2 ～ 4.99
50 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
5
-
50 ～ 100
-
-
-
1 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
5
2 ～ 4.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
5
-
-
27 ～ 99.9
-
-
1 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
5
2 ～ 4.99
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
5
-
-
-
27 ～ 99.9
-
1 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
5
2 ～ 4.99
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
5
-
-
-
-
27 ～ 99.9
1 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
6
2 ～ 5.99
50 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
6
-
50 ～ 100
-
-
-
1 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
6
2 ～ 5.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
6
-
-
27 ～ 99.9
-
-
1 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
6
2 ～ 5.99
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
6
-
-
-
27 ～ 99.9
-
1 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
6
2 ～ 5.99
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
6
-
-
-
-
27 ～ 99.9
1 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
8
3 ～ 7.99
50 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
8
-
50 ～ 100
-
-
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
8
3 ～ 7.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
8
-
-
27 ～ 99.9
-
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
8
3 ～ 7.99
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
8
-
-
-
27 ～ 99.9
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
8
3 ～ 7.99
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
8
-
-
-
-
27 ～ 99.9
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
10
3 ～ 9.99
50 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
10
-
50 ～ 100
-
-
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
10
3 ～ 9.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
10
-
-
27 ～ 99.9
-
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
10
3 ～ 9.99
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
10
-
-
-
27 ～ 99.9
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
10
3 ～ 9.99
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
10
-
-
-
-
27 ～ 99.9
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
13
6 ～ 12.99
50 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
13
-
50 ～ 100
-
-
-
3 ～ 5.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
13
6 ～ 12.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
13
-
-
27 ～ 99.9
-
-
3 ～ 5.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
13
6 ～ 12.99
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
13
-
-
-
27 ～ 99.9
-
3 ～ 5.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
13
6 ～ 12.99
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
13
-
-
-
-
27 ～ 99.9
3 ～ 5.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
16
10 ～ 15.99
60 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
16
-
60 ～ 100
-
-
-
5 ～ 9.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
16
10 ～ 15.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
16
-
-
27 ～ 99.9
-
-
5 ～ 9.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
16
10 ～ 15.99
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
16
-
-
-
27 ～ 99.9
-
5 ～ 9.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
16
10 ～ 15.99
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
16
-
-
-
-
27 ～ 99.9
5 ～ 9.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
20
13 ～ 19.99
60 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
20
-
60 ～ 100
-
-
-
6.5 ～ 12.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
20
13 ～ 19.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
L
20
-
-
27 ～ 99.9
-
-
6.5 ～ 12.99
-
-
-
10

1個

-( - )

お見積り

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 118
  8. 次へ

Loading...

詳細情報

基本情報

・刃先摩耗を抑制し、メンテナンス工数とトータルコストを削減する高耐久商品です。
・ダイス鋼ラインアップと刃先長さXタイプを追加しました。
・カス上がりを防ぐため、パンチにカス払いピンを組み込んだジェクタパンチもあります。商品仕様はこちらをご覧ください。

【RXコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地に窒化処理を施してコーティング膜の密着性も強化しています。
・TiCN・HXに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します。
　（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）
・TiCN、HXコーティングより長納期ですが、ノンコートパンチ購入後にお客様にて別業者にコーティング手配する場合に比べ、発注工数や納期管理工数は軽減できます。従来のコーティングパンチ耐久性にご不満の場合に、ぜひお試しください。
・ミスミの表面処理についてもっと詳しく知りたい方はこちらをご参照ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ショルダーパンチ　RXコーティング(Al-Cr系コート+窒化処理)

ショルダーパンチ　RXコーティング(Al-Cr系コート+窒化処理)

    ジェクタパンチ－RXコーティング（Al-Cr系コート＋窒化処理）－

    ジェクタパンチ－RXコーティング（Al-Cr系コート＋窒化処理）－

      ショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)-

      ショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)-

        ジェクタパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)-

        ジェクタパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)-

          ショルダー2段パンチ－RXコーティング(Al-Cr系コーティング+窒化処理)－

          ショルダー2段パンチ－RXコーティング(Al-Cr系コーティング+窒化処理)－

            小径ショルダーパンチ －RWコーティング(Al-Cr系コート+WPC®処理)－

            小径ショルダーパンチ －RWコーティング(Al-Cr系コート+WPC®処理)－

              ショルダー2段パンチ -RWコーティング(Al-Cr系コート+WPC®処理)-

              ショルダー2段パンチ -RWコーティング(Al-Cr系コート+WPC®処理)-

                ジェクタパンチ－NWコーティング（DLC＋WPC®処理）－

                ジェクタパンチ－NWコーティング（DLC＋WPC®処理）－

                  小径ショルダーパンチ　ーRXコーティング・HXコーティング－

                  小径ショルダーパンチ　ーRXコーティング・HXコーティング－

                    ショルダーパンチ－NWコーティング(DLC+WPC®処理)－

                    ショルダーパンチ－NWコーティング(DLC+WPC®処理)－

                      ジェクタパンチ－HWコーティング（TiCN＋WPC®処理）－

                      ジェクタパンチ－HWコーティング（TiCN＋WPC®処理）－

                        ジェクタパンチ－HXコーティング（TiCN＋窒化処理）－

                        ジェクタパンチ－HXコーティング（TiCN＋窒化処理）－

                          ショルダーパンチ－HWコーティング（TiCN＋WPC®処理）－

                          ショルダーパンチ－HWコーティング（TiCN＋WPC®処理）－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 お見積り   お見積り   お見積り   4日目   お見積り   お見積り   お見積り   お見積り   お見積り   8日目   2日目～   お見積り   2日目～
                            厚板打ち抜き用有無 無 無 無 無 無 無 無 無 無 無 無 無 無
                            先端形状 1段 1段 1段 1段 2段 1段 2段 1段 1段 1段 1段 1段 1段
                            ジェクタ なし - なし - なし なし なし - なし なし - - なし
                            表面処理 RXコーティング RXコーティング RWコーティング RWコーティング RXコーティング RWコーティング RWコーティング DLC+WPC - DLC+WPC HWコーティング HXコーティング HWコーティング
                            シャンク(取付部)形状 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準

                            ショルダーパンチ　RXコーティング(Al-Cr系コート+窒化処理)のレビュー

                            評価 3.0 平均満足度：3.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              0%
                            3. 星３
                              100%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            金型
                            評価 3.0満足度：3.02022/09/30
                            この商品は自社の金型の工程で使用しています。以前はディコート処理されたものを使用していましたが、耐久性の面で今一つだったように思い、この商品のタイプに変更しました。以前のものより「もち」は良くなったように思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            パンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
