ミスミ

ミスミ

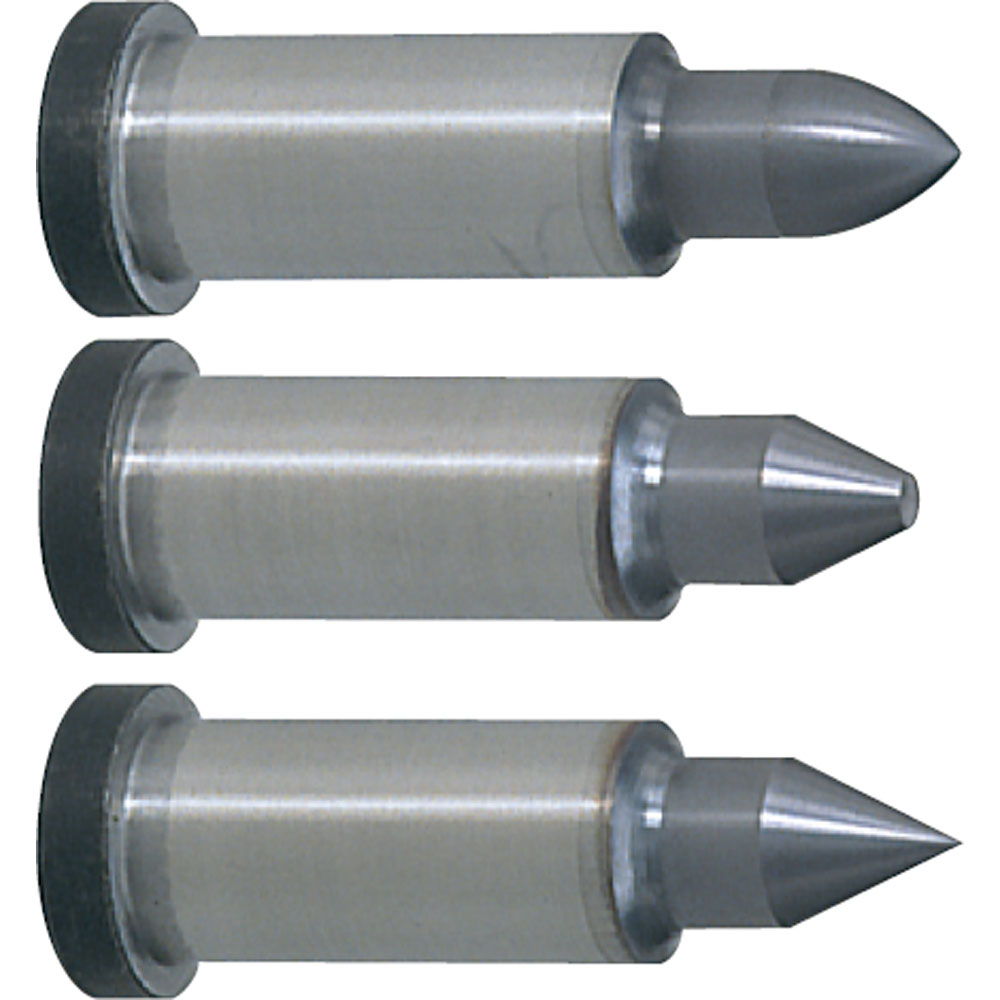

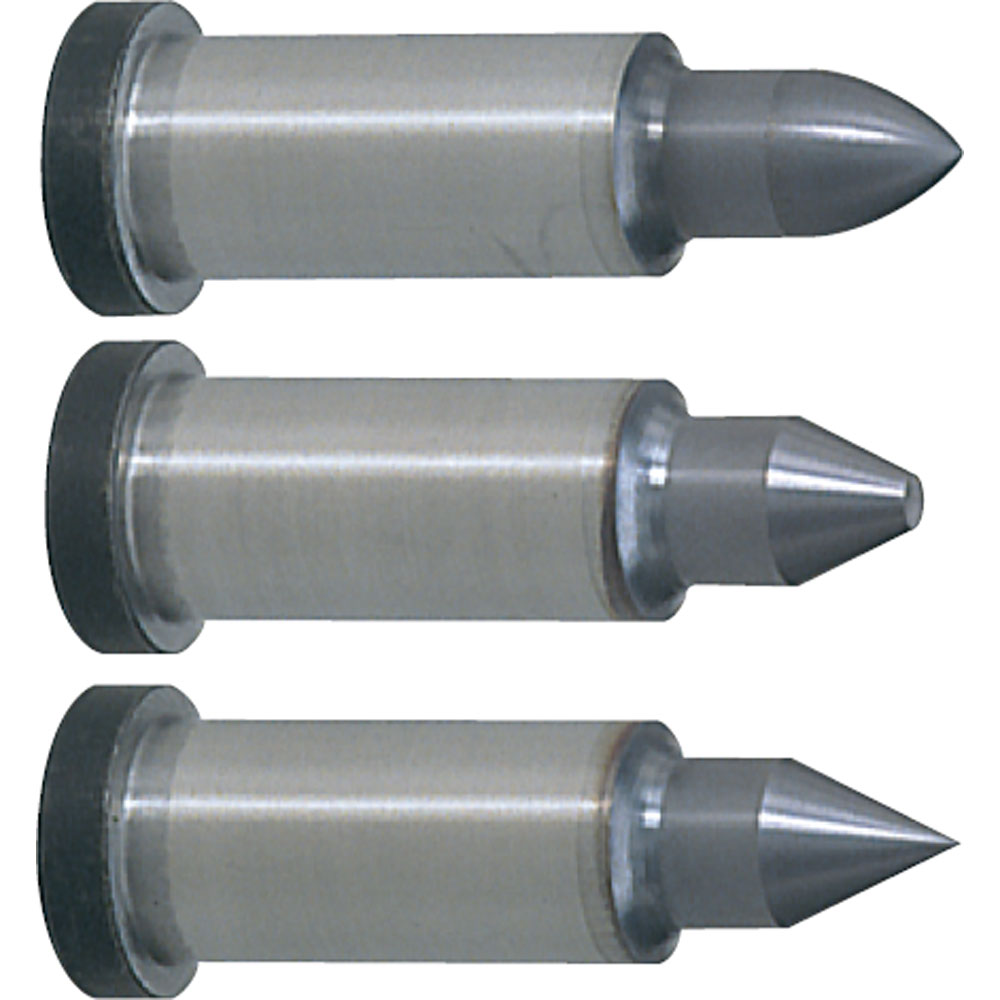

ストリッパ固定用パイロットパンチ先端R・テーパ一体・ツバマイナス公差－TiCN・HW・DLC・NW−

ストリッパ固定用パイロットパンチ先端R・テーパ一体・ツバマイナス公差－TiCN・HW・DLC・NW−

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
 -
税込価格
 -

滑らかな先端形状と高精度の全長公差を併せ持つことが特長のR・テーパ一体型パイロ...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定97件の候補があります。

Loading...

商品情報

関連ページ

TiCNコーティング  P.1724
HWコーティング  P.1725
DLCコーティング  P.1731
NWコーティング  P.1731

外形図・製品仕様

ストリッパ固定用パイロットパンチ−先端R・テーパ一体タイプ・ツバマイナス公差・TiCNコーティング・HWコーティング（TiCNコーティング＋WPC®処理）・DLCコーティング・NWコーティング（DLCコーティング＋WPC®処理）−
DRa
1.6  2.0  2.5R≦0.2
3～R≦0.5

RT（※）先端には危険防止のため丸みをつけてあります。
先端を鋭角のままにする場合はRT0とご指定ください。
（HWコーティング・NWコーティングはRT0不可）

材質
硬度		型式
TiCNコーティング
表面硬度3000HV		HWコーティング
表面硬度3000HV		DLC
コーティング
表面硬度3000HV以上		NW
コーティング
表面硬度3000HV以上
SKH51相当
61～64HRC		H-HTFPRFHW-HTFPRFN-HTFPRFNW-HTFPRF
粉末ハイス鋼
64～67HRC		H-PTFPRFHW-PTFPRFN-PTFPRFNW-PTFPRF

規格表

型式指定0.1mm単位指定0.01mm単位
（ラップ仕上げ0.001mm単位）		BH
TypeDLmin. P  max.
SKH51相当
粉末ハイス鋼


SKH51相当
粉末ハイス鋼		TiCNコーティング
H-HTFPRF
H-PTFPRF

DLCコーティング
N-HTFPRF
N-PTFPRF		HWコーティング
HW-HTFPRF
HW-PTFPRF

NWコーティング
NW-HTFPRF
NW-PTFPRF		1.610.0～40.01.00～1.59（4）2.6
2.01.00～1.993.0
2.51.50～2.493.5
32.00～2.995
42.00～3.997
52.00～4.998
62.50～5.999
85.00～7.9911

P＞D-0.03ℓ＝0    P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
コーティング処理はシャンク部にもごく薄いコーティング層が形成されます。
B（4）L＜12の場合、先端長さBは2mmとなります。
（Y）先端Yの長さ＝0.6+ストリッパ固定用パイロットパンチ?先端R・テーパ一体タイプ・ツバマイナス公差・TiCNコーティング・HWコーティング（TiCNコーティング+WPC®処理）・DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）?

注文例

ストリッパ固定用パイロットパンチ−先端R・テーパ一体タイプ・ツバマイナス公差・TiCNコーティング・HWコーティング（TiCNコーティング＋WPC®処理）・DLCコーティング・NWコーティング（DLCコーティング＋WPC®処理）−

出荷日

ストリッパ固定用パイロットパンチ−先端R・テーパ一体タイプ・ツバマイナス公差・TiCNコーティング・HWコーティング（TiCNコーティング＋WPC®処理）・DLCコーティング・NWコーティング（DLCコーティング＋WPC®処理）−
• DLCコーティング・NWコーティング
型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

ストリッパ固定用パイロットパンチ−先端R・テーパ一体タイプ・ツバマイナス公差・TiCNコーティング・HWコーティング（TiCNコーティング＋WPC®処理）・DLCコーティング・NWコーティング（DLCコーティング＋WPC®処理）−

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
材質
表面処理
D（シャンク径）(mm)
L(全長)(mm)
P(刃先寸法)(mm)
PC(刃先寸法変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
SKH51相当
TiCN（XCN)コーティング
1.6
10 ～ 40
1 ～ 1.59
-
10

1個

-( - )

お見積り

SKH51相当
TiCN（XCN)コーティング
2
10 ～ 40
1 ～ 1.99
-
10

1個

-( - )

お見積り

SKH51相当
TiCN（XCN)コーティング
2.5
10 ～ 40
1.5 ～ 2.49
-
10

1個

-( - )

お見積り

SKH51相当
TiCN（XCN)コーティング
3
10 ～ 40
2 ～ 2.99
-
10

1個

-( - )

お見積り

SKH51相当
TiCN（XCN)コーティング
4
10 ～ 40
2 ～ 3.99
-
10

1個

-( - )

お見積り

SKH51相当
TiCN（XCN)コーティング
4
10 ～ 40
-
1 ～ 1.99
10

1個

-( - )

お見積り

SKH51相当
TiCN（XCN)コーティング
5
10 ～ 40
2 ～ 4.99
-
10

1個

-( - )

お見積り

SKH51相当
TiCN（XCN)コーティング
5
10 ～ 40
-
1 ～ 1.99
10

1個

-( - )

お見積り

SKH51相当
TiCN（XCN)コーティング
6
10 ～ 40
2.5 ～ 5.99
-
10

1個

-( - )

お見積り

SKH51相当
TiCN（XCN)コーティング
6
10 ～ 40
-
1.25 ～ 2.49
10

1個

-( - )

お見積り

SKH51相当
TiCN（XCN)コーティング
8
10 ～ 40
5 ～ 7.99
-
10

1個

-( - )

お見積り

SKH51相当
TiCN（XCN)コーティング
8
10 ～ 40
-
2.5 ～ 4.99
10

1個

-( - )

お見積り

粉末ハイス鋼
TiCN（XCN)コーティング
1.6
10 ～ 40
1 ～ 1.59
-
10

1個

-( - )

お見積り

粉末ハイス鋼
TiCN（XCN)コーティング
2
10 ～ 40
1 ～ 1.99
-
10

1個

-( - )

お見積り

粉末ハイス鋼
TiCN（XCN)コーティング
2.5
10 ～ 40
1.5 ～ 2.49
-
10

1個

-( - )

お見積り

粉末ハイス鋼
TiCN（XCN)コーティング
2.5
10 ～ 40
-
1 ～ 1.49
10

1個

-( - )

お見積り

粉末ハイス鋼
TiCN（XCN)コーティング
3
10 ～ 40
2 ～ 2.99
-
10

1個

-( - )

お見積り

粉末ハイス鋼
TiCN（XCN)コーティング
4
10 ～ 40
2 ～ 3.99
-
10

1個

-( - )

お見積り

粉末ハイス鋼
TiCN（XCN)コーティング
4
10 ～ 40
-
1 ～ 1.99
10

1個

-( - )

お見積り

粉末ハイス鋼
TiCN（XCN)コーティング
5
10 ～ 40
2 ～ 4.99
-
10

1個

-( - )

お見積り

粉末ハイス鋼
TiCN（XCN)コーティング
5
10 ～ 40
-
1 ～ 1.99
10

1個

-( - )

お見積り

粉末ハイス鋼
TiCN（XCN)コーティング
6
10 ～ 40
2.5 ～ 5.99
-
10

1個

-( - )

お見積り

粉末ハイス鋼
TiCN（XCN)コーティング
6
10 ～ 40
-
1.25 ～ 2.49
10

1個

-( - )

お見積り

粉末ハイス鋼
TiCN（XCN)コーティング
8
10 ～ 40
5 ～ 7.99
-
10

1個

-( - )

お見積り

粉末ハイス鋼
TiCN（XCN)コーティング
8
10 ～ 40
-
2.5 ～ 4.99
10

1個

-( - )

お見積り

SKH51相当
HWコーティング
1.6
10 ～ 40
1 ～ 1.59
-
10

1個

-( - )

お見積り

SKH51相当
HWコーティング
2
10 ～ 40
1 ～ 1.99
-
10

1個

-( - )

お見積り

SKH51相当
HWコーティング
2.5
10 ～ 40
1.5 ～ 2.49
-
10

1個

-( - )

お見積り

SKH51相当
HWコーティング
3
10 ～ 40
2 ～ 2.99
-
10

1個

-( - )

お見積り

SKH51相当
HWコーティング
4
10 ～ 40
2 ～ 3.99
-
10

1個

-( - )

お見積り

SKH51相当
HWコーティング
4
10 ～ 40
-
1 ～ 1.99
10

1個

-( - )

お見積り

SKH51相当
HWコーティング
5
10 ～ 40
2 ～ 4.99
-
10

1個

-( - )

お見積り

SKH51相当
HWコーティング
5
10 ～ 40
-
1 ～ 1.99
10

1個

-( - )

お見積り

SKH51相当
HWコーティング
6
10 ～ 40
2.5 ～ 5.99
-
10

1個

-( - )

お見積り

SKH51相当
HWコーティング
6
10 ～ 40
-
1.25 ～ 2.49
10

1個

-( - )

お見積り

SKH51相当
HWコーティング
8
10 ～ 40
5 ～ 7.99
-
10

1個

-( - )

お見積り

SKH51相当
HWコーティング
8
10 ～ 40
-
2.5 ～ 4.99
10

1個

-( - )

お見積り

粉末ハイス鋼
HWコーティング
1.6
10 ～ 40
1 ～ 1.59
-
10

1個

-( - )

お見積り

粉末ハイス鋼
HWコーティング
2
10 ～ 40
1 ～ 1.99
-
10

1個

-( - )

お見積り

粉末ハイス鋼
HWコーティング
2.5
10 ～ 40
1.5 ～ 2.49
-
10

1個

-( - )

お見積り

粉末ハイス鋼
HWコーティング
3
10 ～ 40
2 ～ 2.99
-
10

1個

-( - )

お見積り

粉末ハイス鋼
HWコーティング
4
10 ～ 40
2 ～ 3.99
-
10

1個

-( - )

お見積り

粉末ハイス鋼
HWコーティング
4
10 ～ 40
-
1 ～ 1.99
10

1個

-( - )

お見積り

粉末ハイス鋼
HWコーティング
5
10 ～ 40
2 ～ 4.99
-
10

1個

-( - )

お見積り

粉末ハイス鋼
HWコーティング
5
10 ～ 40
-
1 ～ 1.99
10

1個

-( - )

お見積り

粉末ハイス鋼
HWコーティング
6
10 ～ 40
2.5 ～ 5.99
-
10

1個

-( - )

お見積り

粉末ハイス鋼
HWコーティング
6
10 ～ 40
-
1.25 ～ 2.49
10

1個

-( - )

お見積り

粉末ハイス鋼
HWコーティング
8
10 ～ 40
5 ～ 7.99
-
10

1個

-( - )

お見積り

粉末ハイス鋼
HWコーティング
8
10 ～ 40
-
2.5 ～ 4.99
10

1個

-( - )

お見積り

SKH51相当
DLC(XCD)コーティング
1.6
10 ～ 40
1 ～ 1.59
-
10

1個

-( - )

お見積り

SKH51相当
DLC(XCD)コーティング
2
10 ～ 40
1 ～ 1.99
-
10

1個

-( - )

お見積り

SKH51相当
DLC(XCD)コーティング
2.5
10 ～ 40
1.5 ～ 2.49
-
10

1個

-( - )

お見積り

SKH51相当
DLC(XCD)コーティング
3
10 ～ 40
2 ～ 2.99
-
10

1個

-( - )

お見積り

SKH51相当
DLC(XCD)コーティング
4
10 ～ 40
2 ～ 3.99
-
10

1個

-( - )

お見積り

SKH51相当
DLC(XCD)コーティング
4
10 ～ 40
-
1 ～ 1.99
10

1個

-( - )

お見積り

SKH51相当
DLC(XCD)コーティング
5
10 ～ 40
2 ～ 4.99
-
10

1個

-( - )

お見積り

SKH51相当
DLC(XCD)コーティング
5
10 ～ 40
-
1 ～ 1.99
10

1個

-( - )

お見積り

SKH51相当
DLC(XCD)コーティング
6
10 ～ 40
2.5 ～ 5.99
-
10

1個

-( - )

お見積り

SKH51相当
DLC(XCD)コーティング
6
10 ～ 40
-
1.25 ～ 2.49
10

1個

-( - )

お見積り

SKH51相当
DLC(XCD)コーティング
8
10 ～ 40
5 ～ 7.99
-
10

1個

-( - )

お見積り

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

滑らかな先端形状と高精度の全長公差を併せ持つことが特長のR・テーパ一体型パイロットパンチに、TiCN系・DLC系の各種コーティングを施しています。HW/NWコーティングはWPC®処理を併用することでコーティングの耐久性を向上させています。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ストリッパ固定用パイロットパンチ先端R・テーパ一体・ツバマイナス公差－TiCN・HW・DLC・NW−

ストリッパ固定用パイロットパンチ先端R・テーパ一体・ツバマイナス公差－TiCN・HW・DLC・NW−

    ストリッパ固定用パイロットパンチ－NWコーティング（DLCコーティング＋WPC®処理）－

    ストリッパ固定用パイロットパンチ－NWコーティング（DLCコーティング＋WPC®処理）－

      ストリッパ固定用パイロットパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

      ストリッパ固定用パイロットパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

        ストリッパ固定用パイロットパンチ先端R・テーパ一体・ツバマイナス公差－HX・RX－

        ストリッパ固定用パイロットパンチ先端R・テーパ一体・ツバマイナス公差－HX・RX－

          ストリッパ固定用パイロットパンチ－HXコーティング（TiCNコーティング＋窒化処理）－

          ストリッパ固定用パイロットパンチ－HXコーティング（TiCNコーティング＋窒化処理）－

            ストリッパ固定用パイロットパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－

            ストリッパ固定用パイロットパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－

              ストリッパ固定用パイロットパンチ－TiCNコーティング－

              ストリッパ固定用パイロットパンチ－TiCNコーティング－

                ストリッパ固定用パイロットパンチ－DLCコーティング－

                ストリッパ固定用パイロットパンチ－DLCコーティング－

                  ストリッパ固定用パイロットパンチ−先端R・テーパ一体・ツバマイナス公差・ノーマル・ラップ仕上げ−

                  ストリッパ固定用パイロットパンチ−先端R・テーパ一体・ツバマイナス公差・ノーマル・ラップ仕上げ−

                    ストリッパ固定用パイロットパンチ

                    ストリッパ固定用パイロットパンチ

                      ストリッパ固定用パイロットパンチ－ラップ仕上げ－

                      ストリッパ固定用パイロットパンチ－ラップ仕上げ－

                        ストリッパ固定用変形パイロットパンチ

                        ストリッパ固定用変形パイロットパンチ

                          コイルスプリング用ワッシャ SSWB

                          コイルスプリング用ワッシャ SSWB
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - 190円～
                            通常出荷日 お見積り   お見積り   3日目   お見積り   お見積り   お見積り   3日目   お見積り   3日目   3日目   当日出荷可能 3日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能
                            先端形状 スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード -
                            刃先形状 先端R＆テーパ - - 先端R＆テーパ - - - - 先端R＆テーパ - - 先端テーパ変形 -
                            取付プレート ストリッパプレート ストリッパプレート ストリッパプレート ストリッパプレート ストリッパプレート ストリッパプレート ストリッパプレート ストリッパプレート ストリッパプレート ストリッパプレート ストリッパプレート ストリッパプレート -
                            シャンク(取付部)形状 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 -
                            シャンク径D公差 m5 - - m5 - - - - m5 - - - -

                            ストリッパ固定用パイロットパンチ先端R・テーパ一体・ツバマイナス公差－TiCN・HW・DLC・NW−のレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q パイロットパンチの先端の危険防止のための丸みはどのような加工になりますか？
                            A
                            P寸が8mm以下の場合は先端が直径0.1mm以下の平面になるように加工しています。8mmより大きい場合は直径0.1mｍ狙いとなります。
