ボールガイドポストセット-固定ストッパ・樹脂製ボールリテーナ- 高剛性タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1137

規格拡大
価格改定
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(3件)

通常価格(税別): -

税込価格: -

固定ストッパ・樹脂製ボールリテーナのボールガイドポストセットです。

詳細情報を確認する

ガイド種別：

ボールガイド(樹脂製リテーナ)
給油/無給油：

無給油

無料3D-CADライブラリー申し込み受付中

型番

未確定20件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

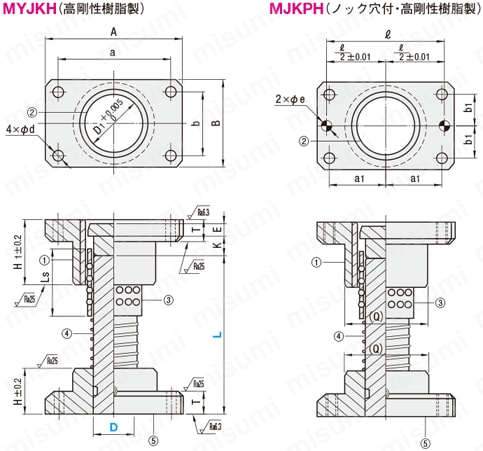

高剛性ボールガイドポストセット－固定ストッパ－（アルミ製・樹脂製ボールリテーナ）

（）寸法は参考値です。
交換部品 P.1130
スプリングサイズ P.1145

（1）（5）	材質 FC250
（2）	材質 SUJ2
	硬度 58HRC～
（3）	材質 POM（ポリアセタール樹脂）
（4）	材質 SUJ2
	硬度 58HRC～（高周波焼入）

ガイドホルダ下面とガイドポストの直角度：100mmに対し0.02mm以下（ P.1132をご参照ください）
ボス外径に鋳物肌が残る場合がありますが、機能上問題ありません。
在庫品型式にMWご指定の場合は在庫品の納期、MTO（受注製作品）にMWご指定の場合はMTO（受注製作品）の納期にて出荷（MYKP・MJKP・MYKPH・MJKPH）いたします。
有効可動範囲は P.1156をご参照ください。

規格表

D	D₁	A	B	a	b	d	H	H₁	T	（Q）	K	E	Ls	ℓ	a₁	b₁	eH7		（6）付属ボルト	（7）付属ノックピン
25	31	84	48	66	30	9	30	50	20	46	20	5	50	66	33	15	8	+0.015 0	CB8-35	MSTM8-30
32	40	100	58	76	36	11	40	60	20	56	25	5	60	76	38	18	8		CB10-40	MSTM8-30
38	48	130	75	100	44	11	50	70	25	73	30	10	70	100	50	22	10		CB10-45	MSTM10-40
50	60	155	90	125	60	14	65	90	25	87	40	10	90	125	62.5	30	10		CB12-50	MSTM10-40
60	70	190	120	150	80	18	75	100	30	116	50	15	100	150	75	40	13	+0.018 0	CB16-60	MSTM13-50

型式		L
Type	D	L
MYJKH MJKPH	25	90	100	110	120	130	140	150	160	170	180	200
	32			110	120	130	140	150	160	170	180	200	220	240	260
	38					130	140	150	160	170	180	200	220	240	260	300
	50									170	180	200	220	240	260	300	350
	60											200	220	240	260	300	350

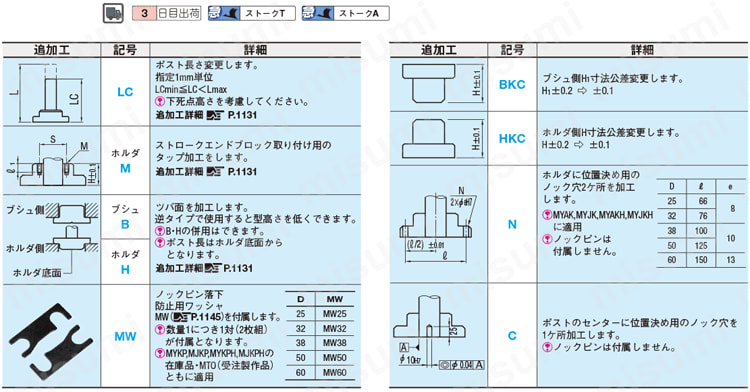

型式の最後にMWをご指定いただいた場合、ノックピン落下防止用ワッシャ（ P.1145）を付属し出荷いたします（MYKP・MJKP・MYKPH・MJKPHの在庫品・MTO（受注製作品）ともに適用）。MWご指定による出荷日の変更はございません。該当するMWは追加工欄をご参照ください。

注文例


型式	-	L	-	（MW）
MYJKH 32	-	120

出荷日

追加工


型式	-	L（LC）	-	（M・B・H・N・C…etc.）
MJKPH 25	-	LC75

P.1131

型番リスト

表示件数:

型番	ノック穴	D(ポスト径)(mm)	L(ポスト長)(mm)	LC(ポスト長変更)(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MJKPH25-[90,100,110,120,130,140,150,160,170,180,200]	有	25	90 ～ 200	-	1個	-( - )	3日目一部当日出荷可能
MJKPH25-LC[75-199/1]	有	25	-	75 ～ 199	1個	-( - )	3日目一部当日出荷可能
MJKPH32-[110,120,130,140,150,160,170,180,200,220,240,260]	有	32	110 ～ 260	-	1個	-( - )	3日目一部当日出荷可能
MJKPH32-LC[95-259/1]	有	32	-	95 ～ 259	1個	-( - )	3日目一部当日出荷可能
MJKPH38-[130,140,150,160,170,180,200,220,240,260,300]	有	38	130 ～ 300	-	1個	-( - )	3日目一部当日出荷可能
MJKPH38-LC[120-299/1]	有	38	-	120 ～ 299	1個	-( - )	3日目一部当日出荷可能
MJKPH50-[170,180,200,220,240,260,300,350]	有	50	170 ～ 350	-	1個	-( - )	3日目一部当日出荷可能
MJKPH50-LC[165-349/1]	有	50	-	165 ～ 349	1個	-( - )	3日目一部当日出荷可能
MJKPH60-[200,220,240,260,300,350]	有	60	200 ～ 350	-	1個	-( - )	3日目一部当日出荷可能
MJKPH60-LC[170-349/1]	有	60	-	170 ～ 349	1個	-( - )	3日目一部当日出荷可能
MYJKH25-[90,100,110,120,130,140,150,160,170,180,200]	無	25	90 ～ 200	-	1個	-( - )	3日目一部当日出荷可能
MYJKH25-LC[75-199/1]	無	25	-	75 ～ 199	1個	-( - )	3日目一部当日出荷可能
MYJKH32-[110,120,130,140,150,160,170,180,200,220,240,260]	無	32	110 ～ 260	-	1個	-( - )	3日目一部当日出荷可能
MYJKH32-LC[95-259/1]	無	32	-	95 ～ 259	1個	-( - )	3日目一部当日出荷可能
MYJKH38-[130,140,150,160,170,180,200,220,240,260,300]	無	38	130 ～ 300	-	1個	-( - )	3日目一部当日出荷可能
MYJKH38-LC[120-299/1]	無	38	-	120 ～ 299	1個	-( - )	3日目一部当日出荷可能
MYJKH50-[170,180,200,220,240,260,300,350]	無	50	170 ～ 350	-	1個	-( - )	3日目一部当日出荷可能
MYJKH50-LC[165-349/1]	無	50	-	165 ～ 349	1個	-( - )	3日目一部当日出荷可能
MYJKH60-[200,220,240,260,300,350]	無	60	200 ～ 350	-	1個	-( - )	3日目一部当日出荷可能
MYJKH60-LC[170-349/1]	無	60	-	170 ～ 349	1個	-( - )	3日目一部当日出荷可能

詳細情報

基本情報

基本情報

固定ストッパ・樹脂製ボールリテーナのボールガイドポストセットです。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ボールガイドポストセット-固定ストッパ・樹脂製ボールリテーナ- 高剛性タイプ	ボールガイドポストセット-固定ストッパ・樹脂製ボールリテーナ- スタンダードタイプ	ボールガイドポストセット-固定ストッパ・アルミ製ボールリテーナ- 高剛性タイプ	ボールガイドポストセット-可動ストッパ・樹脂製ボールリテーナ- 高剛性タイプ	ボールガイドポストセット-固定ストッパ・アルミ製ボールリテーナ- スタンダードタイプ	ボールガイドポストセット-可動ストッパ・アルミ製ボールリテーナ- 高剛性タイプ	ボールガイドポストセット-可動ストッパ・樹脂製ボールリテーナ- スタンダードタイプ	ボールガイドポストセット-可動ストッパ・アルミ製ボールリテーナ- スタンダードタイプ	コイルスプリング SWG	コイルスプリング SWX	コイルスプリング SWZ	コイルスプリング SWV	コイルスプリング SWM　【金型用標準部品】
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	180円～	355円～	390円～	450円～	79円～
通常出荷日	3日目当日出荷可能	3日目当日出荷可能	3日目当日出荷可能	3日目当日出荷可能	在庫品1日目～当日出荷可能	3日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能
ガイド種別	ボールガイド(樹脂製リテーナ)	ボールガイド(樹脂製リテーナ)	ボールガイド(アルミ製リテーナ)	ボールガイド(樹脂製リテーナ)	ボールガイド(アルミ製リテーナ)	ボールガイド(アルミ製リテーナ)	ボールガイド(樹脂製リテーナ)	ボールガイド(アルミ製リテーナ)	-	-	-	-	-
給油/無給油	無給油	無給油	無給油	無給油	無給油	無給油	無給油	無給油	-	-	-	-	-
