ストロークエンドブロック-フラットタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1147

数量スライド割引
規格拡大
価格改定
納期短縮

評価 4.3平均満足度4.3 この商品のレビューをみる（8件）

通常価格(税別): -

税込価格: -

フラットタイプのストロークエンドブロックです。材質は炭素鋼です。

詳細情報を確認する

ガイド種別：

関連部品

無料3D-CADライブラリー申し込み受付中

型番

未確定34件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

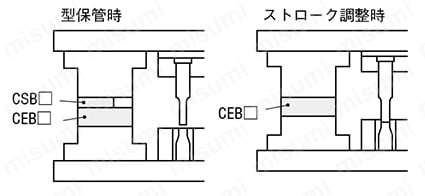

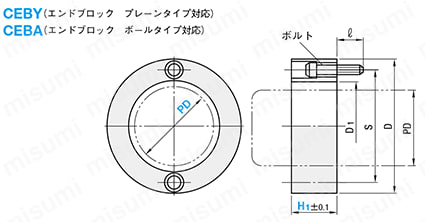

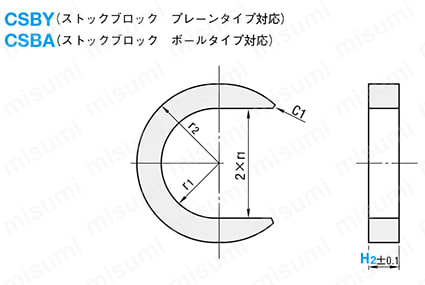

外形図・製品仕様

PD：適用ホルダーガイドポスト径
材質 SS400
付属品ボルト2本

材質 SS400

PD	D	CEBY	CEBA	CSBY	CSBA	S	r₂	ボルト	ℓ
PD	D	D₁	D₁	r₁	r₁	S	r₂	ボルト	ℓ
25	46	29	31.5	14.5	15.75	37	23	M4×P0.7	10
32	56	37	41	18.5	20.5	45	28	M4×P0.7
38	72	43	49	21.5	24.5	60	36	M5×P0.8
50	86	56	62	28	31	72	43	M6×P1.0
60	112	66	76	33	38	92	56	M8×P1.25	12
80	140	88	100	44	50	116	70	M8×P1.25	12

規格表

■エンドブロック

型式		H1 指定5mm単位	Color
Type	PD	H1 指定5mm単位	Color
CEBY CEBA	25	10～50	R （Red） Y （Yellow）
	32	10～60
	38	15～70
	50	20～80
	60	20～80
	80	20～80

■ストックブロック

型式		H2 指定5mm単位	Color
Type	PD	H2 指定5mm単位	Color
CSBY CSBA	25	10～40	R （Red） Y （Yellow）
	32	10～40
	38	10～50
	50	10～50
	60	10～50
	80	10～50

注文例

出荷日

型番リスト

表示件数:

型番	販売形態	適用ポスト径 PD(mm)	H1(高さ)(mm)	エンドブロック Color(保安色)	H2(高さ)(mm)	ストックブロック Color(保安色)	H1・H2(高さ)(mm)	ブロックColor(保安色)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CEBA25-[10-50/5]-[R,Y]	エンドブロック　ボールタイプ単品	25	-	-	-	-	10 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CEBA32-[10-50/5]-[R,Y]	エンドブロック　ボールタイプ単品	32	-	-	-	-	10 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CEBA32-[55-60/5]-[R,Y]	エンドブロック　ボールタイプ単品	32	-	-	-	-	55 ～ 60	R(赤色) / Y(黄色)	10	1個	-( - )	4日目
CEBA38-[15-50/5]-[R,Y]	エンドブロック　ボールタイプ単品	38	-	-	-	-	15 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CEBA38-[55-70/5]-[R,Y]	エンドブロック　ボールタイプ単品	38	-	-	-	-	55 ～ 70	R(赤色) / Y(黄色)	10	1個	-( - )	4日目
CEBA50-[20-50/5]-[R,Y]	エンドブロック　ボールタイプ単品	50	-	-	-	-	20 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CEBA50-[55-80/5]-[R,Y]	エンドブロック　ボールタイプ単品	50	-	-	-	-	55 ～ 80	R(赤色) / Y(黄色)	10	1個	-( - )	4日目
CEBA60-[20-50/5]-[R,Y]	エンドブロック　ボールタイプ単品	60	-	-	-	-	20 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CEBA60-[55-80/5]-[R,Y]	エンドブロック　ボールタイプ単品	60	-	-	-	-	55 ～ 80	R(赤色) / Y(黄色)	10	1個	-( - )	4日目
CEBA80-[20-50/5]-[R,Y]	エンドブロック　ボールタイプ単品	80	-	-	-	-	20 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CEBA80-[55-80/5]-[R,Y]	エンドブロック　ボールタイプ単品	80	-	-	-	-	55 ～ 80	R(赤色) / Y(黄色)	10	1個	-( - )	4日目
CEBY25-[10-50/5]-[R,Y]	エンドブロック　プレーンタイプ単品	25	-	-	-	-	10 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CEBY32-[10-50/5]-[R,Y]	エンドブロック　プレーンタイプ単品	32	-	-	-	-	10 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CEBY32-[55-60/5]-[R,Y]	エンドブロック　プレーンタイプ単品	32	-	-	-	-	55 ～ 60	R(赤色) / Y(黄色)	10	1個	-( - )	4日目
CEBY38-[15-50/5]-[R,Y]	エンドブロック　プレーンタイプ単品	38	-	-	-	-	15 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CEBY38-[55-70/5]-[R,Y]	エンドブロック　プレーンタイプ単品	38	-	-	-	-	55 ～ 70	R(赤色) / Y(黄色)	10	1個	-( - )	4日目
CEBY50-[20-50/5]-[R,Y]	エンドブロック　プレーンタイプ単品	50	-	-	-	-	20 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CEBY50-[55-80/5]-[R,Y]	エンドブロック　プレーンタイプ単品	50	-	-	-	-	55 ～ 80	R(赤色) / Y(黄色)	10	1個	-( - )	4日目
CEBY60-[20-50/5]-[R,Y]	エンドブロック　プレーンタイプ単品	60	-	-	-	-	20 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CEBY60-[55-80/5]-[R,Y]	エンドブロック　プレーンタイプ単品	60	-	-	-	-	55 ～ 80	R(赤色) / Y(黄色)	10	1個	-( - )	4日目
CEBY80-[20-50/5]-[R,Y]	エンドブロック　プレーンタイプ単品	80	-	-	-	-	20 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CEBY80-[55-80/5]-[R,Y]	エンドブロック　プレーンタイプ単品	80	-	-	-	-	55 ～ 80	R(赤色) / Y(黄色)	10	1個	-( - )	4日目
CSBA25-[10-40/5]-[R,Y]	ストックブロック　ボールタイプ単品	25	-	-	-	-	10 ～ 40	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CSBA32-[10-40/5]-[R,Y]	ストックブロック　ボールタイプ単品	32	-	-	-	-	10 ～ 40	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CSBA38-[10-50/5]-[R,Y]	ストックブロック　ボールタイプ単品	38	-	-	-	-	10 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CSBA50-[10-50/5]-[R,Y]	ストックブロック　ボールタイプ単品	50	-	-	-	-	10 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CSBA60-[10-50/5]-[R,Y]	ストックブロック　ボールタイプ単品	60	-	-	-	-	10 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CSBA80-[10-50/5]-[R,Y]	ストックブロック　ボールタイプ単品	80	-	-	-	-	10 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CSBY25-[10-40/5]-[R,Y]	ストックブロック　プレーンタイプ単品	25	-	-	-	-	10 ～ 40	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CSBY32-[10-40/5]-[R,Y]	ストックブロック　プレーンタイプ単品	32	-	-	-	-	10 ～ 40	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CSBY38-[10-50/5]-[R,Y]	ストックブロック　プレーンタイプ単品	38	-	-	-	-	10 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CSBY50-[10-50/5]-[R,Y]	ストックブロック　プレーンタイプ単品	50	-	-	-	-	10 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CSBY60-[10-50/5]-[R,Y]	ストックブロック　プレーンタイプ単品	60	-	-	-	-	10 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目
CSBY80-[10-50/5]-[R,Y]	ストックブロック　プレーンタイプ単品	80	-	-	-	-	10 ～ 50	R(赤色) / Y(黄色)	10	1個	-( - )	3日目

詳細情報

基本情報

基本情報

フラットタイプのストロークエンドブロックです。材質は炭素鋼です。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
