ボールガイドポストセット-可動ストッパ・アルミ製ボールリテーナ- スタンダードタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1135

数量スライド割引
規格拡大
価格改定
一部当日出荷可能

評価 4.3平均満足度4.3 この商品のレビューをみる（19件）この商品のFAQをみる(3件)

通常価格(税別): -

税込価格: -

可動ストッパ・アルミ製ボールリテーナのボールガイドポストセットです。

詳細情報を確認する

ガイド種別：

ボールガイド(アルミ製リテーナ)
給油/無給油：

無給油

無料3D-CADライブラリー申し込み受付中

型番

未確定171件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

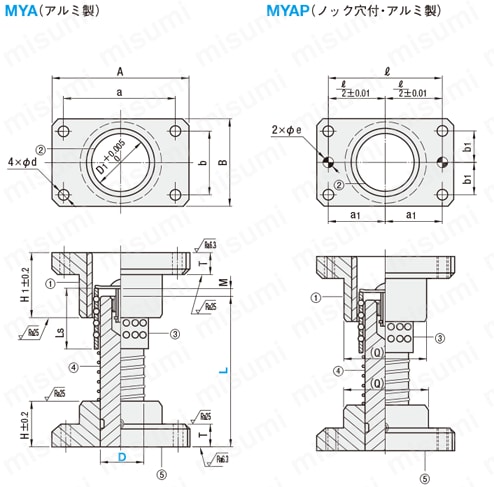

外形図・製品仕様

（）寸法は参考値です。
交換部品 P.1130
スプリングサイズ P.1145

（1）	材質 FC250
（2）	材質 SUJ2
	硬度 58HRC～
（3）	材質アルミニウム
（4）	材質 SUJ2
	硬度 58HRC～（高周波焼入）

ガイドホルダ下面とガイドポストの直角度：100mmに対し0.02mm以下（ P.1132をご参照ください）
ボス外径に鋳物肌が残る場合がありますが、機能上問題ありません。
在庫品型式にMWご指定の場合は在庫品の納期、MTO（受注製作品）にMWご指定の場合はMTO（受注製作品）の納期にて出荷（MYAP・MYJP・MYAPH・MYJPH）いたします。
有効可動範囲は P.1154をご参照ください。

規格表

D	D₁	A	B	a	b	d	H	H₁	T	（Q）	Ls	M	ℓ	a₁	b₁	eH7		（6）付属ボルト	（7）付属ノックピン
20	26	74	44	56	30	6.6	30	50	15	42	50	0～20	56	28	15	6	+0.012 0	CB6-30	MSTM6-20
25	31	84	48	66	30	9	30	50	20	46	50	0～20	66	33	15	8	+0.015 0	CB8-35	MSTM8-30
32	40	100	58	76	36	11	40	60	20	56	60	0～25	76	38	18	8		CB10-40	MSTM8-30
38	48	130	75	100	44	11	50	70	25	73	70	0～29	100	50	22	10		CB10-45	MSTM10-40
50	60	155	90	125	60	14	65	90	25	87	90	0～42	125	62.5	30	10		CB12-50	MSTM10-40

型式		L
Type	D	L
MYA MYAP	20	90	100	110	120	130	140	150	160
	25	90	100	110	120	130	140	150	160	170	180	200
	32			110	120	130	140	150	160	170	180	200	220	240	260
	38					130	140	150	160	170	180	200	220	240	260	300
	50									170	180	200	220	240	260	300	350

型式の最後にMWをご指定いただいた場合、ノックピン落下防止用ワッシャ（ P.1145）を付属し出荷いたします（MYAP・MYJP・MYAPH・MYJPHの在庫品・MTO（受注製作品）ともに適用）。MWご指定による出荷日の変更はございません。該当するMWは追加工欄をご参照ください。

注文例

出荷日

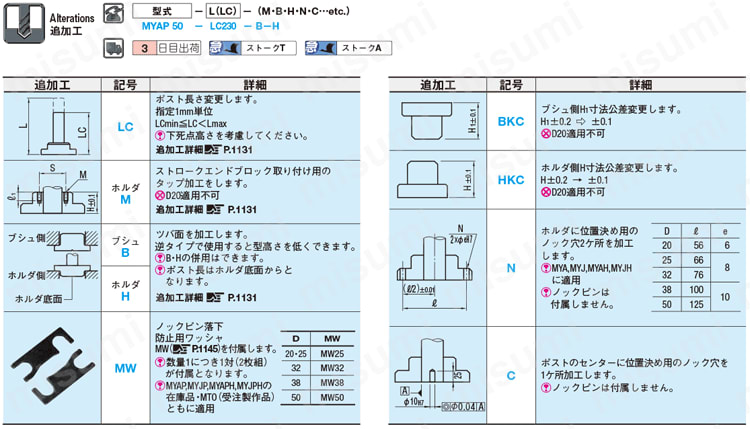

追加工

P.1131

型番リスト

表示件数:

型番	ノック穴	追加工	D(ポスト径)(mm)	L(ポスト長)(mm)	LC(ポスト長変更)(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MYA20-90	無	無し	20	90	-	1個	2,970円( 3,267円 )	在庫品1日目当日出荷可能
MYA20-100	無	無し	20	100	-	1個	2,970円( 3,267円 )	在庫品1日目当日出荷可能
MYA20-110	無	無し	20	110	-	1個	2,970円( 3,267円 )	在庫品1日目当日出荷可能
MYA20-120	無	無し	20	120	-	1個	2,970円( 3,267円 )	在庫品1日目当日出荷可能
MYA20-130	無	無し	20	130	-	1個	3,120円( 3,432円 )	在庫品1日目当日出荷可能
MYA20-140	無	無し	20	140	-	1個	3,120円( 3,432円 )	在庫品1日目当日出荷可能
MYA20-150	無	無し	20	150	-	1個	3,120円( 3,432円 )	在庫品1日目当日出荷可能
MYA20-160	無	無し	20	160	-	1個	3,120円( 3,432円 )	在庫品1日目当日出荷可能
MYA20-[90-160/10]	無	有り	20	90 ～ 160	-	1個	-( - )	3日目一部当日出荷可能
MYA20-LC[75-159/1]	無	有り	20	-	75 ～ 159	1個	-( - )	3日目一部当日出荷可能
MYA25-90	無	無し	25	90	-	1個	3,240円( 3,564円 )	在庫品1日目当日出荷可能
MYA25-100	無	無し	25	100	-	1個	3,240円( 3,564円 )	在庫品1日目当日出荷可能
MYA25-110	無	無し	25	110	-	1個	3,240円( 3,564円 )	在庫品1日目当日出荷可能
MYA25-120	無	無し	25	120	-	1個	3,240円( 3,564円 )	在庫品1日目当日出荷可能
MYA25-130	無	無し	25	130	-	1個	3,390円( 3,729円 )	在庫品1日目当日出荷可能
MYA25-140	無	無し	25	140	-	1個	3,390円( 3,729円 )	在庫品1日目当日出荷可能
MYA25-150	無	無し	25	150	-	1個	3,390円( 3,729円 )	在庫品1日目当日出荷可能
MYA25-160	無	無し	25	160	-	1個	3,390円( 3,729円 )	在庫品1日目当日出荷可能
MYA25-170	無	無し	25	170	-	1個	3,610円( 3,971円 )	在庫品1日目当日出荷可能
MYA25-180	無	無し	25	180	-	1個	3,610円( 3,971円 )	在庫品1日目当日出荷可能
MYA25-200	無	有り	25	200	-	1個	-( - )	3日目一部当日出荷可能
MYA25-200	無	無し	25	200	-	1個	3,610円( 3,971円 )	在庫品1日目当日出荷可能
MYA25-[90-180/10]	無	有り	25	90 ～ 180	-	1個	-( - )	3日目一部当日出荷可能
MYA25-LC[75-199/1]	無	有り	25	-	75 ～ 199	1個	-( - )	3日目一部当日出荷可能
MYA32-110	無	無し	32	110	-	1個	4,150円( 4,565円 )	在庫品1日目当日出荷可能
MYA32-120	無	無し	32	120	-	1個	4,150円( 4,565円 )	在庫品1日目当日出荷可能
MYA32-130	無	無し	32	130	-	1個	4,150円( 4,565円 )	在庫品1日目当日出荷可能
MYA32-140	無	無し	32	140	-	1個	4,150円( 4,565円 )	在庫品1日目当日出荷可能
MYA32-150	無	無し	32	150	-	1個	4,150円( 4,565円 )	在庫品1日目当日出荷可能
MYA32-160	無	無し	32	160	-	1個	4,460円( 4,906円 )	在庫品1日目当日出荷可能
MYA32-170	無	無し	32	170	-	1個	4,460円( 4,906円 )	在庫品1日目当日出荷可能
MYA32-180	無	無し	32	180	-	1個	4,460円( 4,906円 )	在庫品1日目当日出荷可能
MYA32-200	無	無し	32	200	-	1個	4,460円( 4,906円 )	在庫品1日目当日出荷可能
MYA32-220	無	無し	32	220	-	1個	4,840円( 5,324円 )	在庫品1日目当日出荷可能
MYA32-240	無	無し	32	240	-	1個	4,840円( 5,324円 )	在庫品1日目当日出荷可能
MYA32-260	無	無し	32	260	-	1個	4,840円( 5,324円 )	在庫品1日目当日出荷可能
MYA32-[110,120,130,140,150,160,170,180,200,220,240,260]	無	有り	32	110 ～ 260	-	1個	-( - )	3日目一部当日出荷可能
MYA32-LC[95-259/1]	無	有り	32	-	95 ～ 259	1個	-( - )	3日目一部当日出荷可能
MYA38-130	無	無し	38	130	-	1個	5,660円( 6,226円 )	在庫品1日目当日出荷可能
MYA38-140	無	無し	38	140	-	1個	5,660円( 6,226円 )	在庫品1日目当日出荷可能
MYA38-150	無	無し	38	150	-	1個	5,660円( 6,226円 )	在庫品1日目当日出荷可能
MYA38-160	無	無し	38	160	-	1個	5,660円( 6,226円 )	在庫品1日目当日出荷可能
MYA38-170	無	無し	38	170	-	1個	6,120円( 6,732円 )	在庫品1日目当日出荷可能
MYA38-180	無	無し	38	180	-	1個	6,120円( 6,732円 )	在庫品1日目当日出荷可能
MYA38-200	無	無し	38	200	-	1個	6,120円( 6,732円 )	在庫品1日目当日出荷可能
MYA38-220	無	無し	38	220	-	1個	6,120円( 6,732円 )	在庫品1日目当日出荷可能
MYA38-240	無	無し	38	240	-	1個	6,640円( 7,304円 )	在庫品1日目当日出荷可能
MYA38-260	無	無し	38	260	-	1個	6,640円( 7,304円 )	在庫品1日目当日出荷可能
MYA38-300	無	無し	38	300	-	1個	6,640円( 7,304円 )	在庫品1日目当日出荷可能
MYA38-[130,140,150,160,170,180,200,220,240,260,300]	無	有り	38	130 ～ 300	-	1個	-( - )	3日目一部当日出荷可能
MYA38-LC[120-299/1]	無	有り	38	-	120 ～ 299	1個	-( - )	3日目一部当日出荷可能
MYA50-170	無	無し	50	170	-	1個	10,180円( 11,198円 )	在庫品1日目当日出荷可能
MYA50-180	無	無し	50	180	-	1個	10,180円( 11,198円 )	在庫品1日目当日出荷可能
MYA50-200	無	無し	50	200	-	1個	10,180円( 11,198円 )	在庫品1日目当日出荷可能
MYA50-220	無	無し	50	220	-	1個	11,470円( 12,617円 )	在庫品1日目当日出荷可能
MYA50-240	無	無し	50	240	-	1個	11,470円( 12,617円 )	在庫品1日目当日出荷可能
MYA50-260	無	無し	50	260	-	1個	11,470円( 12,617円 )	在庫品1日目当日出荷可能
MYA50-300	無	無し	50	300	-	1個	13,020円( 14,322円 )	在庫品1日目当日出荷可能
MYA50-350	無	無し	50	350	-	1個	13,020円( 14,322円 )	在庫品1日目当日出荷可能
MYA50-[170,180,200,220,240,260,300,350]	無	有り	50	170 ～ 350	-	1個	-( - )	3日目一部当日出荷可能

詳細情報

基本情報

基本情報

可動ストッパ・アルミ製ボールリテーナのボールガイドポストセットです。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
