全長ロングダイセット用プレーンガイドブシュ-ロックタイト接着タイプ-
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
ロックタイト接着タイプの全長ロングダイセット用プレーンガイドブシュです。材質軸...
商品情報

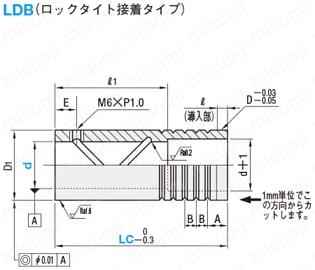

外形図・製品仕様
材質 SUJ2
硬度 58HRC～
付属品 グリスニップル GPA6A
規格表
| d | D1 | ℓ | A | B | E | 有効スライド長 ℓ1 | 型式 | LC 指定1mm単位 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | d | |||||||||||
| 20 | +0.027 +0.022 | 31 | 0 -0.007 | 4 | 12 | 7×7本 | 10 | 60 | LDB | 20 | 51～120 | |
| 22 | 34 | 22 | 61～120 | |||||||||
| 25 | 37 | 80 | 25 | 81～120 | ||||||||
| 28 | +0.032 +0.027 | 42 | 5 | 15 | 10×5本 | 28 | 81～150 | |||||
| 32 | 46 | 100 | 32 | 101～150 | ||||||||
| 38 | +0.037 +0.032 | 54 | 0 -0.008 | 6 | 10×6本 | 15 | 38 | 101～180 | ||||
| 45 | +0.040 +0.035 | 62 | 120 | 45 | 121～180 | |||||||
| 50 | +0.045 +0.040 | 70 | 10×8本 | 50 | 121～200 | |||||||
| 60 | 80 | 0 -0.010 | 60 | 121～200 | ||||||||
カットにより溝が1本になったときには溝を追加して2本以上とします。
d20時、LC51 ～ LC59は有効スライド長（ℓ1）が短くなります。
ℓ1≦LC時内径d+1がなくなります。
LC切断時外径部溝に重なると、C面取りが大きくなる場合があります。
注文例
出荷日
型番リスト
- 表示件数:
| 型番 |
d(ブシュ内径)(mm) |
LC(ポスト長)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
20
|
51 ～ 120
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
22
|
61 ～ 120
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
25
|
81 ～ 120
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
28
|
81 ～ 150
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
32
|
101 ～ 150
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
38
|
101 ～ 180
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
45
|
121 ～ 180
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
50
|
121 ～ 200
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
60
|
121 ～ 200
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
ロックタイト接着タイプの全長ロングダイセット用プレーンガイドブシュです。材質軸受鋼です。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
