ダイセット用プレーンガイドブシュ-無給油タイプ-
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 2,365円 ～ 6,594円
- 税込価格
- 2,602円 ～ 7,253円
無給油タイプのダイセット用プレーンガイドブシュです。材質は軸受鋼です。
商品情報
外形図・製品仕様
規格表
| 型式 | L | |||||
|---|---|---|---|---|---|---|
| Type | d | |||||
| LDBZ | 20 | 50 | ||||
| 22 | 50 | 60 | ||||
| 25 | 60 | 80 | ||||
| 28 | 60 | 80 | ||||
| 32 | 80 | 100 | ||||
| 38 | 80 | 100 | ||||
| 45 | 100 | 120 | ||||
| 50 | 100 | 120 | ||||
| 材質 | SUJ2 | |
| MoS2（埋設） | ||
| 硬度 | 58HRC ～ |
ブシュを冷やしばめしないでください。サブゼロ処理と同様に残留オーステナイトがマルテンサイトに変態して膨張し、ブシュの内、外径ともに大きくなり、使用できなくなります。
| d | D1・D2 | D公差 | ℓ | A | B | E | ||
|---|---|---|---|---|---|---|---|---|
| D1 | D2 | |||||||
| 20 | +0.027 +0.022 | 31 | +0.5 +0.3 | 0 -0.007 | 4 | 10 | 6 | 10 |
| 22 | 34 | |||||||
| 25 | 37 | |||||||
| 28 | +0.032 +0.027 | 42 | 5 | 12 | 7 | |||
| 32 | 46 | L80→E10 L100→E15 | ||||||
| 38 | +0.037 +0.032 | 54 | 0 -0.008 | 6 | 15 | 10 | ||
| 45 | +0.040 +0.035 | 62 | 15 | |||||
| 50 | +0.045 +0.040 | 70 | ||||||
| 60 | 80 | 0 -0.010 | ||||||
■接着方法（接着剤 P.1038）
| 型式 | 接着剤 |
|---|---|
| MDB | デブコンB |
| LDB LDBZ LFB LFBZ | ロックタイトNo.638 （LOC638） |
ブシュの取付穴加工については P.1104を参照ください。
注文例
| 型式 | - | L | |
| LDBZ 28 | - | 80 |
出荷日

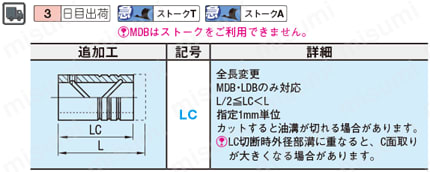

追加工
| 型式 | - | L（LC） | |
| LDBZ 22 | - | LC45 |
型番リスト
- 表示件数:
| 型番 |
d(ブシュ内径)(mm) |
L(長さ)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
20
|
50
| 10 | 1個 | 2,365円(
2,602円
) | 在庫品1日目 当日出荷可能 | |
22
|
50
| 10 | 1個 | 2,651円(
2,916円
) | 在庫品1日目 当日出荷可能 | |
22
|
60
| 10 | 1個 | 2,651円(
2,916円
) | 在庫品1日目 当日出荷可能 | |
25
|
60
| 10 | 1個 | 2,871円(
3,158円
) | 在庫品1日目 当日出荷可能 | |
25
|
80
| 10 | 1個 | 2,871円(
3,158円
) | 在庫品1日目 当日出荷可能 | |
28
|
60
| 10 | 1個 | 3,333円(
3,666円
) | 在庫品1日目 当日出荷可能 | |
28
|
80
| 10 | 1個 | 3,333円(
3,666円
) | 在庫品1日目 当日出荷可能 | |
32
|
80
| 10 | 1個 | 3,828円(
4,211円
) | 在庫品1日目 当日出荷可能 | |
32
|
100
| 10 | 1個 | 3,828円(
4,211円
) | 在庫品1日目 当日出荷可能 | |
38
|
80
| 10 | 1個 | 4,378円(
4,816円
) | 在庫品1日目 当日出荷可能 | |
38
|
100
| 10 | 1個 | 4,378円(
4,816円
) | 在庫品1日目 当日出荷可能 | |
45
|
100
| 10 | 1個 | 5,428円(
5,971円
) | 在庫品1日目 当日出荷可能 | |
45
|
120
| 10 | 1個 | 5,428円(
5,971円
) | 在庫品1日目 当日出荷可能 | |
50
|
100
| 10 | 1個 | 6,594円(
7,253円
) | 在庫品1日目 当日出荷可能 | |
50
|
120
| 10 | 1個 | 6,594円(
7,253円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
無給油タイプのダイセット用プレーンガイドブシュです。材質は軸受鋼です。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
