ダイセット用プレーンガイドブシュ-銅合金タイプ-
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 4,422円 ～ 7,128円
- 税込価格
- 4,864円 ～ 7,841円
銅合金タイプのダイセット用プレーンガイドブシュです。材質は軸受鋼＋銅合金です。
商品情報
外形図・製品仕様
規格表
| 型式 | L | ||||
|---|---|---|---|---|---|
| Type | d | ||||
| LFB | 20 | 50 | |||
| 22 | 50 | 60 | |||
| 25 | 60 | 80 | |||
| 28 | 60 | 80 | |||
| 32 | 80 | 100 | |||
材質 SUJ2+銅合金
硬度 45HRC～（SUJ2部分）
付属品 グリスニップル GPA6A
ブシュを冷やしばめしないでください。サブゼロ処理と同様に残留オーステナイトがマルテンサイトに変態して膨張し、ブシュの内、外径ともに大きくなり、使用できなくなります。
| d | D1・D2 | D公差 | ℓ | A | B | E | ||
|---|---|---|---|---|---|---|---|---|
| D1 | D2 | |||||||
| 20 | +0.027 +0.022 | 31 | +0.5 +0.3 | 0 -0.007 | 4 | 10 | 6 | 10 |
| 22 | 34 | |||||||
| 25 | 37 | |||||||
| 28 | +0.032 +0.027 | 42 | 5 | 12 | 7 | |||
| 32 | 46 | L80→E10 L100→E15 | ||||||
| 38 | +0.037 +0.032 | 54 | 0 -0.008 | 6 | 15 | 10 | ||
| 45 | +0.040 +0.035 | 62 | 15 | |||||
| 50 | +0.045 +0.040 | 70 | ||||||
| 60 | 80 | 0 -0.010 | ||||||
■接着方法（接着剤 P.1038）
| 型式 | 接着剤 |
|---|---|
| MDB | デブコンB |
| LDB LDBZ LFB LFBZ | ロックタイトNo.638 （LOC638） |
ブシュの取付穴加工については P.1104を参照ください。
注文例
| 型式 | - | L | |
| LFB 28 | - | 80 |
出荷日

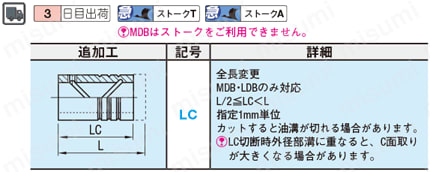

追加工
| 型式 | - | L（LC） | |
| LFB 22 | - | LC45 |
型番リスト
- 表示件数:
| 型番 |
d(ブシュ内径)(mm) |
L(長さ)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
20
|
50
| 10 | 1個 | 4,422円(
4,864円
) | 在庫品1日目 当日出荷可能 | |
22
|
50
| 10 | 1個 | 4,857円(
5,343円
) | 在庫品1日目 当日出荷可能 | |
22
|
60
| 10 | 1個 | 4,857円(
5,343円
) | 在庫品1日目 当日出荷可能 | |
25
|
60
| 10 | 1個 | 5,214円(
5,735円
) | 在庫品1日目 当日出荷可能 | |
25
|
80
| 10 | 1個 | 5,214円(
5,735円
) | 在庫品1日目 当日出荷可能 | |
28
|
60
| 10 | 1個 | 6,058円(
6,664円
) | 在庫品1日目 当日出荷可能 | |
28
|
80
| 10 | 1個 | 6,058円(
6,664円
) | 在庫品1日目 当日出荷可能 | |
32
|
80
| 10 | 1個 | 7,128円(
7,841円
) | 在庫品1日目 当日出荷可能 | |
32
|
100
| 10 | 1個 | 7,128円(
7,841円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
銅合金タイプのダイセット用プレーンガイドブシュです。材質は軸受鋼＋銅合金です。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
