ダイセット用プレーンガイドブシュ-ロックタイト接着タイプ-

ダイセット用プレーンガイドブシュ-ロックタイト接着タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（2件）
通常価格(税別)
1,650円 ～ 7,396円
税込価格
1,815円 ～ 8,136円

ロックタイト接着タイプのダイセット用プレーンガイドブシュです。材質は軸受鋼です...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定492件の候補があります。

Loading...

商品情報

外形図・製品仕様

ダイセット用プレーンガイドブシュ-ロックタイト接着タイプ-

規格表

型式L
Typed
LDB2050
225060
25 6080
28 6080
32  80100
38  80100
45   100120
50   100120
60   100120

 材質 SUJ2
 硬度 58HRC～
 付属品 グリスニップル GPA6A

ブシュを冷やしばめしないでください。サブゼロ処理と同様に残留オーステナイトがマルテンサイトに変態して膨張し、ブシュの内、外径ともに大きくなり、使用できなくなります。

dD1・D2D公差ℓABE
D1 D2
20+0.027
+0.022		31+0.5
+0.3		0
-0.007		410610
2234
2537
28+0.032
+0.027		425127
3246L80→E10
L100→E15
38+0.037
+0.032		540
-0.008		61510
45+0.040
+0.035		6215
50+0.045
+0.040		70
60800
-0.010

■接着方法（接着剤  P.1038）

型式接着剤
MDBデブコンB
LDB
LDBZ
LFB
LFBZ		ロックタイトNo.638
（LOC638）

ブシュの取付穴加工については P.1104を参照ください。

注文例



ダイセット用プレーンガイドブシュ-ロックタイト接着タイプ-

型式-L
 LCB 28-80

出荷日

ダイセット用プレーンガイドブシュ-ロックタイト接着タイプ-

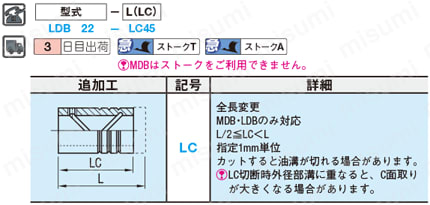

追加工

ダイセット用プレーンガイドブシュ-ロックタイト接着タイプ-

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 9
  8. 次へ
型番
d(ブシュ内径)(mm)
L(長さ)(mm)
追加工LC(L寸法変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
20
50
-
10

1個

1,650円( 1,815円 )

在庫品1日目

当日出荷可能

20
-
25
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
26
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
27
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
28
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
29
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
30
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
31
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
32
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
33
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
34
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
35
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
36
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
37
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
38
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
39
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
40
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
41
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
42
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
43
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
44
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
45
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
46
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
47
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
48
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

20
-
49
10

1個

2,310円( 2,541円 )

3日目

一部当日出荷可能

22
50
-
10

1個

1,815円( 1,997円 )

在庫品1日目

当日出荷可能

22
60
-
10

1個

1,815円( 1,997円 )

在庫品1日目

当日出荷可能

22
-
25
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
26
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
27
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
28
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
29
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
30
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
31
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
32
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
33
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
34
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
35
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
36
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
37
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
38
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
39
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
40
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
41
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
42
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
43
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
44
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
45
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
46
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
47
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
48
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
49
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
51
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
52
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
53
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
54
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
55
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
56
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

22
-
57
10

1個

2,475円( 2,723円 )

3日目

一部当日出荷可能

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 9
  8. 次へ

Loading...

詳細情報

基本情報

ロックタイト接着タイプのダイセット用プレーンガイドブシュです。材質は軸受鋼です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ダイセット用プレーンガイドブシュ-ロックタイト接着タイプ-

ダイセット用プレーンガイドブシュ-ロックタイト接着タイプ-

    ダイセット用プレーンガイドブシュ-銅合金タイプ-

    ダイセット用プレーンガイドブシュ-銅合金タイプ-

      ダイセット用プレーンガイドブシュ-銅合金無給油タイプ-

      ダイセット用プレーンガイドブシュ-銅合金無給油タイプ-

        ダイセット用プレーンガイドブシュ-無給油タイプ-

        ダイセット用プレーンガイドブシュ-無給油タイプ-

          ダイセット用プレーンガイドブシュ-デブコン接着タイプ-

          ダイセット用プレーンガイドブシュ-デブコン接着タイプ-

            全長ロングダイセット用プレーンガイドブシュ-ロックタイト接着タイプ-

            全長ロングダイセット用プレーンガイドブシュ-ロックタイト接着タイプ-

              ミニチュアワンタッチ継手　六角穴付コネクタ

              ミニチュアワンタッチ継手　六角穴付コネクタ

                リニアブッシュ LD-OH形 ダブル 油穴付

                リニアブッシュ LD-OH形 ダブル 油穴付

                  フランジ付リニアブッシュ LFDK-OH形 ダブル センター位置 角型フランジ 油穴付

                  フランジ付リニアブッシュ LFDK-OH形 ダブル センター位置 角型フランジ 油穴付

                    カップルーペ（22倍）

                    カップルーペ（22倍）

                      下型ダイセット用ボールガイドブシュ

                      下型ダイセット用ボールガイドブシュ

                        パネルアタッチメント低頭

                        パネルアタッチメント低頭

                          クランプユニット（ダブルタイプ）（CP151）

                          クランプユニット（ダブルタイプ）（CP151）
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ オザック精工 オザック精工 東海産業 ミスミ 八幡ねじ イマオコーポレーション
                            通常価格 1,650円～ 4,422円～ 5,570円～ 2,365円～ - - 200円～ 3,430円～ 57,991円 7,323円 - 1,059円～ 77,115円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 3日目   当日出荷可能 在庫品1日目   当日出荷可能 6日目～   7日目   3日目   3日目   当日出荷可能 2日目   3日目～
                            セット/単品/小物 ブシュ単品 ブシュ単品 ブシュ単品 ブシュ単品 ブシュ単品 ブシュ単品 - - - - - - -
                            剛性タイプ プレーンガイド プレーンガイド プレーンガイド プレーンガイド プレーンガイド プレーンガイド - - - - - - -
                            ブシュタイプ プレーン 銅合金 銅合金無給油 無給油 プレーン プレーン - - - - - - -
                            ブシュ取付方法 ロックタイト接着 ロックタイト接着 ロックタイト接着 ロックタイト接着 デブコン接着 ロックタイト接着 - - - - - - -

                            ダイセット用プレーンガイドブシュ-ロックタイト接着タイプ-のレビュー

                            評価 4.0 平均満足度：4.0 2件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              100%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            金型用部品
                            評価 4.0満足度：4.02022/12/20
                            この商品は自社の金型工程で機能部品として使用しているものになります。使用については何も問題はないようです。ガイドブッシュとしては普通に使えていますし、消耗品としての扱いをしていますのでリピート購入しているものです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            プレス型のガイドポスト用ブッシュとして使用
                            評価 4.0満足度：4.02020/08/03
                            同時に購入した『ダイセット用ガイドポストー全長ロング指定タイプー』と組み合わせて使用。可動型の穴に挿入してロックタイトで固着させるだけで仕様でできるため助かる。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る
