ダイセット用プレーンガイドブシュ-デブコン接着タイプ-

ダイセット用プレーンガイドブシュ-デブコン接着タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

デブコン接着タイプのダイセット用プレーンガイドブシュです。材質は軸受鋼です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定34件の候補があります。

Loading...

商品情報

外形図・製品仕様

ダイセット用プレーンガイドブシュ-デブコン接着タイプ-

規格表

型式L
Typed
MDB2050
225060
25 6080
28 6080
32  80100
38  80100
45   100120
50   100120
60   100120

 材質 SUJ2
 硬度 58HRC～
 付属品 グリスニップル GPA6A

ブシュを冷やしばめしないでください。サブゼロ処理と同様に残留オーステナイトがマルテンサイトに変態して膨張し、ブシュの内、外径ともに大きくなり、使用できなくなります。

dD1・D2D公差ℓABE
D1 D2
20+0.027
+0.022		31+0.5
+0.3		0
-0.007		410610
2234
2537
28+0.032
+0.027		425127
3246L80→E10
L100→E15
38+0.037
+0.032		540
-0.008		61510
45+0.040
+0.035		6215
50+0.045
+0.040		70
60800
-0.010

■接着方法（接着剤  P.1038）

型式接着剤
MDBデブコンB
LDB
LDBZ
LFB
LFBZ		ロックタイトNo.638
（LOC638）

ブシュの取付穴加工については P.1104を参照ください。

注文例



ダイセット用プレーンガイドブシュ-デブコン接着タイプ-

型式-L
 MDB 28-80

出荷日

ダイセット用プレーンガイドブシュ-デブコン接着タイプ-

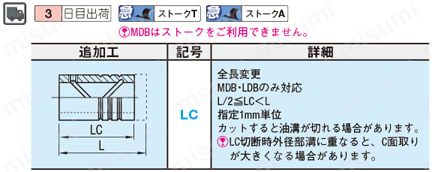

追加工



ダイセット用プレーンガイドブシュ-デブコン接着タイプ-

型式-L（LC）
 MDB 22-LC45
ダイセット用プレーンガイドブシュ-デブコン接着タイプ-

型番リスト

表示件数:
  1. 1
型番
d(ブシュ内径)(mm)
L(長さ)(mm)
LC(全長変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
20
50
-
10

1個

1,221円( 1,343円 )

在庫品1日目

当日出荷可能

20
-
25 ～ 49
10

1個

-( - )

3日目

一部当日出荷可能

22
50
-
10

1個

1,419円( 1,561円 )

在庫品1日目

当日出荷可能

22
60
-
10

1個

1,419円( 1,561円 )

在庫品1日目

当日出荷可能

22
-
25 ～ 49
10

1個

-( - )

3日目

一部当日出荷可能

22
-
51 ～ 59
10

1個

-( - )

3日目

一部当日出荷可能

25
60
-
10

1個

1,716円( 1,888円 )

在庫品1日目

当日出荷可能

25
80
-
10

1個

1,716円( 1,888円 )

在庫品1日目

当日出荷可能

25
-
30 ～ 59
10

1個

-( - )

3日目

一部当日出荷可能

25
-
61 ～ 79
10

1個

-( - )

3日目

一部当日出荷可能

28
60
-
10

1個

2,024円( 2,226円 )

在庫品1日目

当日出荷可能

28
80
-
10

1個

2,024円( 2,226円 )

在庫品1日目

当日出荷可能

28
-
30 ～ 59
10

1個

-( - )

3日目

一部当日出荷可能

28
-
61 ～ 79
10

1個

-( - )

3日目

一部当日出荷可能

32
80
-
10

1個

2,431円( 2,674円 )

在庫品1日目

当日出荷可能

32
100
-
10

1個

2,431円( 2,674円 )

在庫品1日目

当日出荷可能

32
-
40 ～ 79
10

1個

-( - )

3日目

一部当日出荷可能

32
-
81 ～ 99
10

1個

-( - )

3日目

一部当日出荷可能

38
80
-
10

1個

3,301円( 3,631円 )

在庫品1日目

当日出荷可能

38
100
-
10

1個

3,301円( 3,631円 )

在庫品1日目

当日出荷可能

38
-
40 ～ 79
10

1個

-( - )

3日目

一部当日出荷可能

38
-
81 ～ 99
10

1個

-( - )

3日目

一部当日出荷可能

45
100
-
10

1個

4,284円( 4,712円 )

在庫品1日目

当日出荷可能

45
120
-
10

1個

4,284円( 4,712円 )

在庫品1日目

当日出荷可能

45
-
50 ～ 99
10

1個

-( - )

3日目

一部当日出荷可能

45
-
101 ～ 119
10

1個

-( - )

3日目

一部当日出荷可能

50
100
-
10

1個

5,493円( 6,042円 )

在庫品1日目

当日出荷可能

50
120
-
10

1個

5,493円( 6,042円 )

在庫品1日目

当日出荷可能

50
-
50 ～ 99
10

1個

-( - )

3日目

一部当日出荷可能

50
-
101 ～ 119
10

1個

-( - )

3日目

一部当日出荷可能

60
100
-
10

1個

6,363円( 6,999円 )

在庫品1日目

当日出荷可能

60
120
-
10

1個

6,363円( 6,999円 )

在庫品1日目

当日出荷可能

60
-
50 ～ 99
10

1個

-( - )

3日目

一部当日出荷可能

60
-
101 ～ 119
10

1個

-( - )

3日目

一部当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

デブコン接着タイプのダイセット用プレーンガイドブシュです。材質は軸受鋼です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
