ミスミ

下型ダイセット用ボールガイドブシュ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1123

一部当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): -

税込価格: -

下型ダイセット用ボールガイドブシュとなります。材質は軸受鋼です。

詳細情報を確認する

セット/単品/小物：

ブシュ単品
ブシュタイプ：

ボールガイド用
ブシュ取付方法：

ロックタイト接着

無料3D-CADライブラリー申し込み受付中

型番

未確定26件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

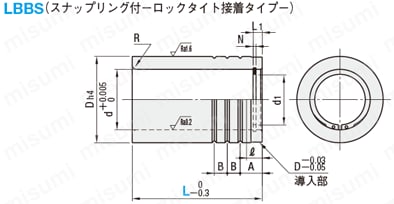

外形図・製品仕様

材質 SUJ2
硬度 58HRC～
付属品スナップリング（バネ用鋼44～52HRC）

規格表

PD 適用ポスト径		d	D_h4		ℓ	A	B	L₁	N	R	d₁	型式		L
PD 適用ポスト径		d	D_h4		ℓ	A	B	L₁	N	R	d₁	Type	PD	L
20	+0.020 +0.015	26	37	0 -0.007	4	10	6	4	1.35	2.5	21.4	LBBS	20	50
22		28	40								23		22	50	60
25		31	45								26		25		60	80
28	+0.025 +0.020	36	50		5	12	7	4.5	1.65	3	30		28		60	80
32	+0.025 +0.020	40	55	0 -0.008	5	12	7		1.9	3	33.2		32			80	100
38	+0.030 +0.025	48	64		6	15	10		1.9	3.5	40		38			80	100
45	+0.030 +0.025	55	74					5	2.2		46.8		45				100	120
50	+0.035 +0.030	60	83	0 -0.010				5	2.2		51.3		50				100	120
60	+0.035 +0.030	70	95	0 -0.010				6	2.7		61		60				100	120

ブシュの取付穴加工については P.1104を参照ください。

注文例

出荷日

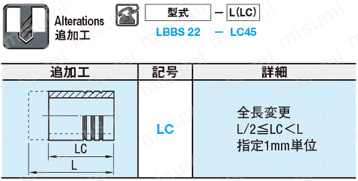

追加工

ブシュを冷やしばめしないでください。サブゼロ処理と同様に残留オーステナイトがマルテンサイトに変態して膨張し、ブシュの内、外径ともに大きくなり、使用できなくなります。

型番リスト

表示件数:

型番	PD(ポスト径)(mm)	L(全長)(mm)	LC(全長変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

LBBS20-50	20	50	-	10	1個	-( - )	3日目一部当日出荷可能
LBBS20-LC[25-49/1]	20	-	25 ～ 49	10	1個	-( - )	3日目一部当日出荷可能
LBBS22-[50,60]	22	50 ～ 60	-	10	1個	-( - )	3日目一部当日出荷可能
LBBS22-LC[25-49/1]	22	-	25 ～ 49	10	1個	-( - )	3日目一部当日出荷可能
LBBS22-LC[51-59/1]	22	-	51 ～ 59	10	1個	-( - )	3日目一部当日出荷可能
LBBS25-[60,80]	25	60 ～ 80	-	10	1個	-( - )	3日目一部当日出荷可能
LBBS25-LC[30-59/1]	25	-	30 ～ 59	10	1個	-( - )	3日目一部当日出荷可能
LBBS25-LC[61-79/1]	25	-	61 ～ 79	10	1個	-( - )	3日目一部当日出荷可能
LBBS28-[60,80]	28	60 ～ 80	-	10	1個	-( - )	3日目一部当日出荷可能
LBBS28-LC[30-59/1]	28	-	30 ～ 59	10	1個	-( - )	3日目一部当日出荷可能
LBBS28-LC[61-79/1]	28	-	61 ～ 79	10	1個	-( - )	3日目一部当日出荷可能
LBBS32-[80,100]	32	80 ～ 100	-	10	1個	-( - )	3日目一部当日出荷可能
LBBS32-LC[40-79/1]	32	-	40 ～ 79	10	1個	-( - )	3日目一部当日出荷可能
LBBS32-LC[81-99/1]	32	-	81 ～ 99	10	1個	-( - )	3日目一部当日出荷可能
LBBS38-[80,100]	38	80 ～ 100	-	10	1個	-( - )	3日目一部当日出荷可能
LBBS38-LC[40-79/1]	38	-	40 ～ 79	10	1個	-( - )	3日目一部当日出荷可能
LBBS38-LC[81-99/1]	38	-	81 ～ 99	10	1個	-( - )	3日目一部当日出荷可能
LBBS45-[100,120]	45	100 ～ 120	-	10	1個	-( - )	3日目一部当日出荷可能
LBBS45-LC[50-99/1]	45	-	50 ～ 99	10	1個	-( - )	3日目一部当日出荷可能
LBBS45-LC[101-119/1]	45	-	101 ～ 119	10	1個	-( - )	3日目一部当日出荷可能
LBBS50-[100,120]	50	100 ～ 120	-	10	1個	-( - )	3日目一部当日出荷可能
LBBS50-LC[50-99/1]	50	-	50 ～ 99	10	1個	-( - )	3日目一部当日出荷可能
LBBS50-LC[101-119/1]	50	-	101 ～ 119	10	1個	-( - )	3日目一部当日出荷可能
LBBS60-[100,120]	60	100 ～ 120	-	10	1個	-( - )	3日目一部当日出荷可能
LBBS60-LC[50-99/1]	60	-	50 ～ 99	10	1個	-( - )	3日目一部当日出荷可能
LBBS60-LC[101-119/1]	60	-	101 ～ 119	10	1個	-( - )	3日目一部当日出荷可能

詳細情報

基本情報

基本情報

下型ダイセット用ボールガイドブシュとなります。材質は軸受鋼です。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
