ダイセット用ボールガイドブシュ-デブコン接着タイプ-
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
デブコン接着タイプのダイセット用ボールガイドブシュです。材質は軸受鋼です。
商品情報

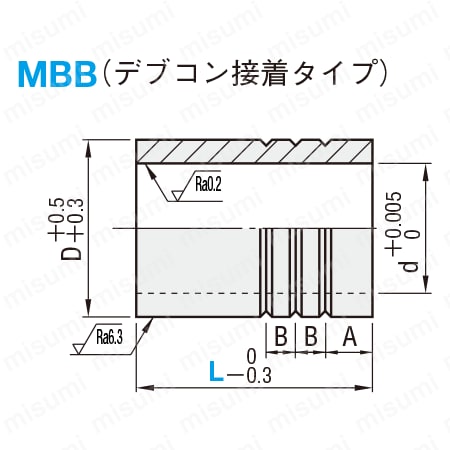

外形図・製品仕様
| 材質 | SUJ2 |
| 硬度 | 58HRC～ |
規格表
| 型式 | L | |||||
|---|---|---|---|---|---|---|
| Type | PD | |||||
| MBB （デブコンタイプ） | 20 | 50 | ||||
| 22 | 50 | 60 | ||||
| 25 | 60 | 80 | ||||
| 28 | 60 | 80 | ||||
| 32 | 80 | 100 | ||||
| 38 | 80 | 100 | ||||
| 45 | 100 | 120 | ||||
| 50 | 100 | 120 | ||||
| 60 | 100 | 120 | ||||
| PD 適用ポスト径 | MBB | ||||||
|---|---|---|---|---|---|---|---|
| d | Dh4 | ℓ | A | B | |||
| 20 | +0.020 +0.015 | 26 | 37 | 0/ -0.007 | 4 | 10 | 6 |
| 22 | 28 | 40 | |||||
| 25 | 31 | 45 | |||||
| 28 | +0.025 +0.020 | 36 | 50 | 5 | 12 | 7 | |
| 32 | 40 | 55 | 0/ -0.008 | ||||
| 38 | +0.030 +0.025 | 48 | 64 | 6 | 15 | 10 | |
| 45 | 55 | 74 | |||||
| 50 | +0.035 +0.030 | 60 | 83 | 0/ -0.010 | |||
| 60 | 70 | 95 | |||||
ブシュを冷やしばめしないでください。サブゼロ処理と同様に残留オーステナイトがマルテンサイトに変態して膨張し、ブシュの内、外径ともに大きくなり、使用できなくなります。
注文例
出荷日

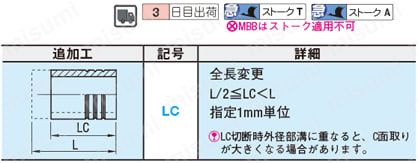

追加工
| 型式 | - | L（LC） | |
| MBB22 | - | LC45 |
型番リスト
- 表示件数:
| 型番 |
PD(ポスト径)(mm) |
L(長さ)(mm) |
LC(全長変更)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
20
|
50
|
-
| 10 | 1個 | 1,221円(
1,343円
) | 在庫品1日目 当日出荷可能 | |
20
|
-
|
25 ～ 49
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
22
|
50
|
-
| 10 | 1個 | 1,419円(
1,561円
) | 在庫品1日目 当日出荷可能 | |
22
|
60
|
-
| 10 | 1個 | 1,419円(
1,561円
) | 在庫品1日目 当日出荷可能 | |
22
|
-
|
25 ～ 49
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
22
|
-
|
51 ～ 59
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
25
|
60
|
-
| 10 | 1個 | 1,716円(
1,888円
) | 在庫品1日目 当日出荷可能 | |
25
|
80
|
-
| 10 | 1個 | 1,716円(
1,888円
) | 在庫品1日目 当日出荷可能 | |
25
|
-
|
30 ～ 59
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
25
|
-
|
61 ～ 79
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
28
|
60
|
-
| 10 | 1個 | 2,024円(
2,226円
) | 在庫品1日目 当日出荷可能 | |
28
|
80
|
-
| 10 | 1個 | 2,024円(
2,226円
) | 在庫品1日目 当日出荷可能 | |
28
|
-
|
30 ～ 59
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
28
|
-
|
61 ～ 79
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
32
|
80
|
-
| 10 | 1個 | 2,530円(
2,783円
) | 在庫品1日目 当日出荷可能 | |
32
|
100
|
-
| 10 | 1個 | 2,530円(
2,783円
) | 在庫品1日目 当日出荷可能 | |
32
|
-
|
40 ～ 79
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
32
|
-
|
81 ～ 99
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
38
|
80
|
-
| 10 | 1個 | 3,465円(
3,812円
) | 在庫品1日目 当日出荷可能 | |
38
|
100
|
-
| 10 | 1個 | 3,465円(
3,812円
) | 在庫品1日目 当日出荷可能 | |
38
|
-
|
40 ～ 79
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
38
|
-
|
81 ～ 99
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
45
|
100
|
-
| 10 | 1個 | 4,624円(
5,086円
) | 在庫品1日目 当日出荷可能 | |
45
|
120
|
-
| 10 | 1個 | 4,624円(
5,086円
) | 在庫品1日目 当日出荷可能 | |
45
|
-
|
50 ～ 99
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
45
|
-
|
101 ～ 119
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
50
|
100
|
-
| 10 | 1個 | 5,783円(
6,361円
) | 在庫品1日目 当日出荷可能 | |
50
|
120
|
-
| 10 | 1個 | 5,783円(
6,361円
) | 在庫品1日目 当日出荷可能 | |
50
|
-
|
50 ～ 99
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
50
|
-
|
101 ～ 119
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
60
|
100
|
-
| 10 | 1個 | 6,942円(
7,636円
) | 在庫品1日目 当日出荷可能 | |
60
|
120
|
-
| 10 | 1個 | 6,942円(
7,636円
) | 在庫品1日目 当日出荷可能 | |
60
|
-
|
50 ～ 99
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
60
|
-
|
101 ～ 119
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 |
Loading...
詳細情報
基本情報
デブコン接着タイプのダイセット用ボールガイドブシュです。材質は軸受鋼です。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
