ストリッパガイドブシュ　-精密級・給油・ロックタイト接着・ストレートタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1091

数量スライド割引
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

精密級・給油・ロックタイト接着・ストレートタイプのストリッパガイドブシュです。...

詳細情報を確認する

種類：

ブシュ
公差レンジ：

2μm
ブシュタイプ：

プレーン用(給油)
ブシュ取付方法：

ロックタイト接着
材質：

SUJ2

無料3D-CADライブラリー申し込み受付中

型番

未確定38件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

ストリッパガイドブシュは常温環境（40℃以下）にてご使用ください。取付方法 P.1069

外形図・製品仕様

材質	SUJ2
硬度	58HRC～

規格表

D	型式		L
D	Type	d	L
12	VGBL	8	10	13	16	20
14		10	10	13	16	20	22	25
18		13		13	16	20	22	25	30
22		16			16	20	22	25	30	35
25		20				20	22	25	30	35
32		25				20	22	25	30	35

・給油タイプ摺動部（内面）構造かじり付き防止のため摺動部に6mmピッチ、幅1.5mm、深さ0.5mm、貫通仕様のスパイラル状の給油溝を切ってあります。
・固定方法ロックタイト接着
ロックタイトNo.638 P.1038
・ピン・ブシュクリアランス（片側）2.5～4.5μm
・無給油タイプ（焼結合金は除く）はストローク1mm以上でご使用ください。

注文例


型式	-	L
VGBL10	-	16

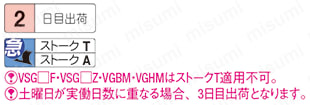

出荷日

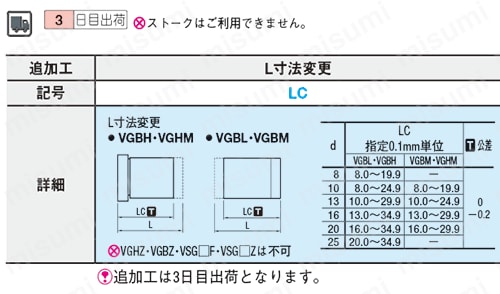

追加工


型式	-	L（LC）
VGBL10	-	LC12.5

型番リスト

表示件数:

型番	追加工	d(ブシュ内径)(mm)	L(全長)(mm)	LC(L寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

VGBL8-10	無し	8	10	-	10	1個	3,675円( 4,043円 )	2日目一部当日出荷可能
VGBL8-13	無し	8	13	-	10	1個	3,675円( 4,043円 )	2日目一部当日出荷可能
VGBL8-16	無し	8	16	-	10	1個	3,675円( 4,043円 )	2日目一部当日出荷可能
VGBL8-20	無し	8	20	-	10	1個	3,675円( 4,043円 )	2日目一部当日出荷可能
VGBL8-LC[8-19.9/0.1]	有り	8	-	8 ～ 19.9	10	1個	-( - )	3日目
VGBL10-10	無し	10	10	-	10	1個	3,780円( 4,158円 )	2日目一部当日出荷可能
VGBL10-13	無し	10	13	-	10	1個	3,780円( 4,158円 )	2日目一部当日出荷可能
VGBL10-16	無し	10	16	-	10	1個	3,780円( 4,158円 )	2日目一部当日出荷可能
VGBL10-20	無し	10	20	-	10	1個	3,780円( 4,158円 )	2日目一部当日出荷可能
VGBL10-22	無し	10	22	-	10	1個	3,780円( 4,158円 )	2日目一部当日出荷可能
VGBL10-25	無し	10	25	-	10	1個	3,780円( 4,158円 )	2日目一部当日出荷可能
VGBL10-LC[8-24.9/0.1]	有り	10	-	8 ～ 24.9	10	1個	-( - )	3日目
VGBL13-13	無し	13	13	-	10	1個	3,969円( 4,366円 )	2日目一部当日出荷可能
VGBL13-16	無し	13	16	-	10	1個	3,969円( 4,366円 )	2日目一部当日出荷可能
VGBL13-20	無し	13	20	-	10	1個	3,969円( 4,366円 )	2日目一部当日出荷可能
VGBL13-22	無し	13	22	-	10	1個	3,969円( 4,366円 )	2日目一部当日出荷可能
VGBL13-25	無し	13	25	-	10	1個	3,969円( 4,366円 )	2日目一部当日出荷可能
VGBL13-30	無し	13	30	-	10	1個	3,969円( 4,366円 )	2日目一部当日出荷可能
VGBL13-LC[10-29.9/0.1]	有り	13	-	10 ～ 29.9	10	1個	-( - )	3日目
VGBL16-16	無し	16	16	-	10	1個	4,273円( 4,700円 )	2日目一部当日出荷可能
VGBL16-20	無し	16	20	-	10	1個	4,273円( 4,700円 )	2日目一部当日出荷可能
VGBL16-22	無し	16	22	-	10	1個	4,273円( 4,700円 )	2日目一部当日出荷可能
VGBL16-25	無し	16	25	-	10	1個	4,273円( 4,700円 )	2日目一部当日出荷可能
VGBL16-30	無し	16	30	-	10	1個	4,273円( 4,700円 )	2日目一部当日出荷可能
VGBL16-35	無し	16	35	-	10	1個	4,273円( 4,700円 )	2日目一部当日出荷可能
VGBL16-LC[13-34.9/0.1]	有り	16	-	13 ～ 34.9	10	1個	-( - )	3日目
VGBL20-20	無し	20	20	-	10	1個	4,788円( 5,267円 )	2日目一部当日出荷可能
VGBL20-22	無し	20	22	-	10	1個	4,788円( 5,267円 )	2日目一部当日出荷可能
VGBL20-25	無し	20	25	-	10	1個	4,788円( 5,267円 )	2日目一部当日出荷可能
VGBL20-30	無し	20	30	-	10	1個	4,788円( 5,267円 )	2日目一部当日出荷可能
VGBL20-35	無し	20	35	-	10	1個	4,788円( 5,267円 )	2日目一部当日出荷可能
VGBL20-LC[16-34.9/0.1]	有り	20	-	16 ～ 34.9	10	1個	-( - )	3日目
VGBL25-20	無し	25	20	-	10	1個	5,701円( 6,271円 )	2日目一部当日出荷可能
VGBL25-22	無し	25	22	-	10	1個	5,701円( 6,271円 )	2日目一部当日出荷可能
VGBL25-25	無し	25	25	-	10	1個	5,701円( 6,271円 )	2日目一部当日出荷可能
VGBL25-30	無し	25	30	-	10	1個	5,701円( 6,271円 )	2日目一部当日出荷可能
VGBL25-35	無し	25	35	-	10	1個	5,701円( 6,271円 )	2日目一部当日出荷可能
VGBL25-LC[20-34.9/0.1]	有り	25	-	20 ～ 34.9	10	1個	-( - )	3日目

詳細情報

基本情報

基本情報

精密級・給油・ロックタイト接着・ストレートタイプのストリッパガイドブシュです。公差レンジ2μmです。材質は軸受鋼です。用途として、精密および超精密順送型、高速・高精度・多量生産に向いております。TG/SGと比較し、ブッシュの同軸度、表面粗さが向上しております。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
