高剛性ストリッパガイドピン用固定式ストッパ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

ミスミ

ミスミ

高剛性ストリッパガイドピン用固定式ストッパ

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

高剛性ストリッパガイドピン用固定式ストッパです。材質は機械構造用炭素鋼です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定4件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

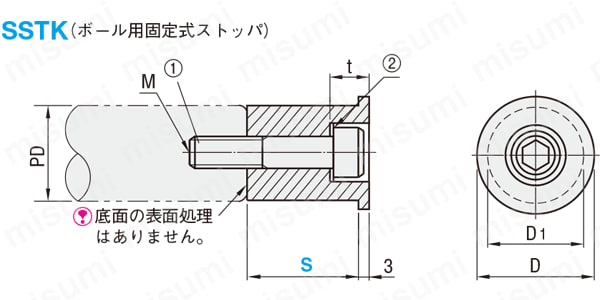

外形図・製品仕様

材質S45C
表面処理四三酸化鉄皮膜（Fe3O4）
付属品（1）CB （2）バネ座金


規格表

DD1tM型式S
指定1mm単位
TypeNo.
15126.55SSTK
（固定式ストッパ）		1310～20
17.3158.561610～20
24191182011～25
29242511～30
（1）付属ボルト CB
PD
（No.）		S
10～1314～1819～2324～2829～30
13M5×15M5×20M5×25--
16M6×15M6×20M6×25--
20M8×15M8×20M8×25M8×30-
25M8×15M8×20M8×25M8×30M8×35

注文例

高剛性ストリッパガイドピン用固定式ストッパ

出荷日

高剛性ストリッパガイドピン用固定式ストッパ

P.1081


商品情報を表示

絞り込み条件：2 項目の仕様が未選択です

すべて解除

型番リスト

表示件数:
  1. 1
型番
PD(ポスト径)(mm)
S(ツバ下ストッパ長)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
13
10 ～ 20
10

1個

-( - )

3日目

16
10 ～ 20
10

1個

-( - )

3日目

20
11 ～ 25
10

1個

-( - )

3日目

25
11 ～ 30
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

高剛性ストリッパガイドピン用固定式ストッパです。材質は機械構造用炭素鋼です。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
