プッシュピン-JP・JPW・JPWH-
- 通常価格(税別)
- -
- 税込価格
- -
汎用性の高いプッシュピンとなります。材質は、JP・JPWがDH2F、JPWHが...
商品情報

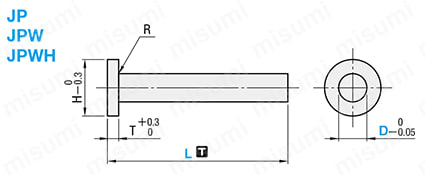

外形図・製品仕様
| 型式 | L | R |
|---|---|---|
| JP | L+0.3 0 | R≦0.3 |
| JPW JPWH | L±0.1 | 0.5≦R≦1.0 |
JP・JPW
材質 DH2F
硬度 40HRC～
JPWH
材質 SKD61
硬度 50HRC～
規格表
| T | H | 型式 | L 指定0.1mm単位 | |
|---|---|---|---|---|
| Type | D | |||
| 2 | 3 | JP | 1 | 5.0～70.0 |
| 3 | 1.5 | |||
| 4 | 2 | |||
| 5 | 2.5 | |||
| 6 | 3 | |||
| 3 | 8 | 4 | ||
| 9 | 5 | |||
| T | H | 型式 | L 指定0.1mm単位 | |
| Type | D | |||
| 5 | 5 | JPW | 2 | 10.0～100.0 |
| 8 | 3 | |||
| 10 | 4 | |||
| 12 | 5 | |||
| 14 | 6 | |||
| 16 | 8 | |||
| 18 | 10 | |||
| T | H | 型式 | L 指定0.1mm単位 | |
| Type | D | |||
| 5 | 5 | JPWH | 2 | 10.0～100.0 |
| 8 | 3 | |||
| 10 | 4 | |||
| 12 | 5 | |||
| 14 | 6 | |||
| 16 | 8 | |||
| 18 | 10 | |||
注文例
出荷日

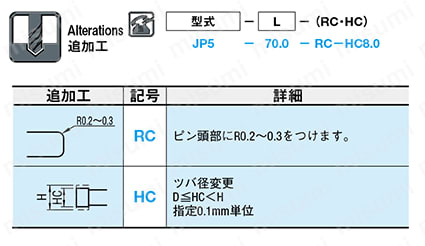

追加工
型番リスト
- 表示件数:
| 型番 |
材質 |
D(ピン径)(mm) |
L寸公差 |
L(全長)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
SKD61相当
|
1
|
+0.3/0
|
5 ～ 70
| 10 | 1個 | -( -
) | 3日目 | |
SKD61相当
|
1.5
|
+0.3/0
|
5 ～ 70
| 10 | 1個 | -( -
) | 3日目 | |
SKD61相当
|
2
|
+0.3/0
|
5 ～ 70
| 10 | 1個 | -( -
) | 3日目 | |
SKD61相当
|
2.5
|
+0.3/0
|
5 ～ 70
| 10 | 1個 | -( -
) | 3日目 | |
SKD61相当
|
3
|
+0.3/0
|
5 ～ 70
| 10 | 1個 | -( -
) | 3日目 | |
SKD61相当
|
4
|
+0.3/0
|
5 ～ 70
| 10 | 1個 | -( -
) | 3日目 | |
SKD61相当
|
5
|
+0.3/0
|
5 ～ 70
| 10 | 1個 | -( -
) | 3日目 | |
SKD61相当
|
2
|
±0.1
|
10 ～ 100
| 10 | 1個 | -( -
) | 3日目 | |
SKD61相当
|
3
|
±0.1
|
10 ～ 100
| 10 | 1個 | -( -
) | 3日目 | |
SKD61相当
|
4
|
±0.1
|
10 ～ 100
| 10 | 1個 | -( -
) | 3日目 | |
SKD61相当
|
5
|
±0.1
|
10 ～ 100
| 10 | 1個 | -( -
) | 3日目 | |
SKD61相当
|
6
|
±0.1
|
10 ～ 100
| 10 | 1個 | -( -
) | 3日目 | |
SKD61相当
|
8
|
±0.1
|
10 ～ 100
| 10 | 1個 | -( -
) | 3日目 | |
SKD61相当
|
10
|
±0.1
|
10 ～ 100
| 10 | 1個 | -( -
) | 3日目 | |
SKD61
|
2
|
±0.1
|
10 ～ 100
| 10 | 1個 | -( -
) | 3日目 | |
SKD61
|
3
|
±0.1
|
10 ～ 100
| 10 | 1個 | -( -
) | 3日目 | |
SKD61
|
4
|
±0.1
|
10 ～ 100
| 10 | 1個 | -( -
) | 3日目 | |
SKD61
|
5
|
±0.1
|
10 ～ 100
| 10 | 1個 | -( -
) | 3日目 | |
SKD61
|
6
|
±0.1
|
10 ～ 100
| 10 | 1個 | -( -
) | 3日目 | |
SKD61
|
8
|
±0.1
|
10 ～ 100
| 10 | 1個 | -( -
) | 3日目 | |
SKD61
|
10
|
±0.1
|
10 ～ 100
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
汎用性の高いプッシュピンとなります。材質は、JP・JPWがDH2F、JPWHがSKD61です。
