ブロックリフタ -固定・キー止めタイプ-

ブロックリフタ -固定・キー止めタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ブロックリフタ -固定・キー止めタイプ-
  • ブロックリフタ -固定・キー止めタイプ-
  • ブロックリフタ -固定・キー止めタイプ-
  • ブロックリフタ -固定・キー止めタイプ-
  • 価格改定
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

キー止めタイプのブロックリフタとなります。材質はダイス鋼です。

詳細情報を確認する

  • 形状：
    ブロック
  • 材質：
    スチール
  • エア穴の有無：
    無
  • 付属品(バネ,スクリュープラグ)の有無：
    無

無料3D-CADライブラリー申し込み受付中

型番

未確定297件の候補があります。

Loading...

商品情報

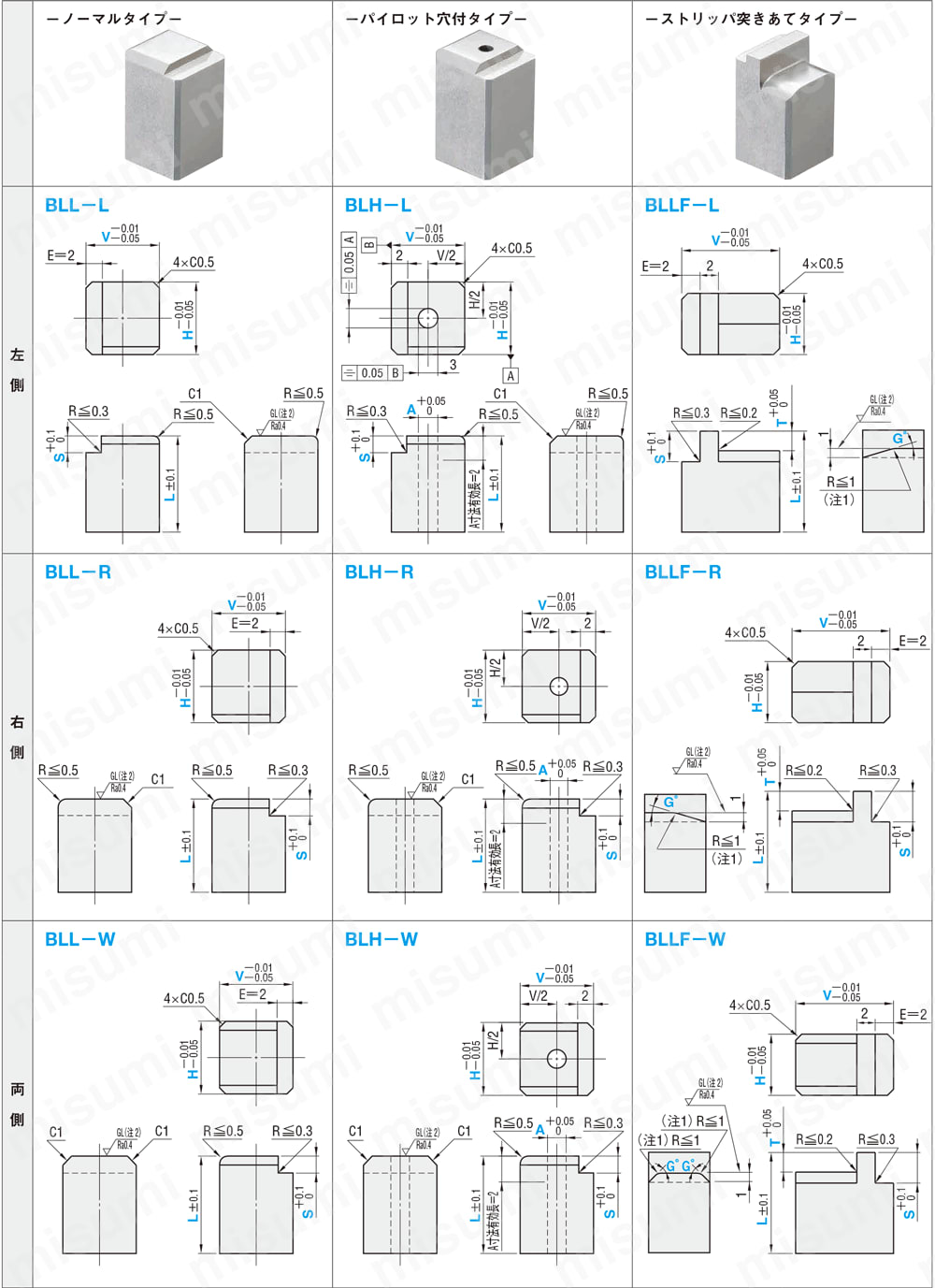

外形図・製品仕様

（注1）R≦1R≦1は手仕上げとなります。
（注2）GL簡易ラップです。

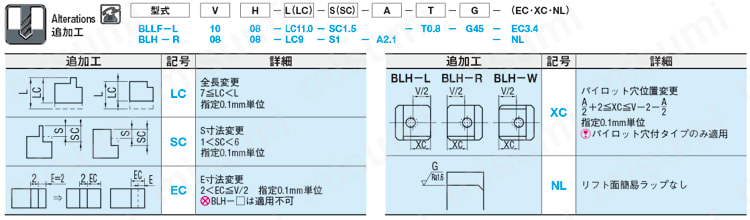

パイロット穴付タイプ（BLH-L・R・W）のパイロット穴位置変更は追加工XCをご利用ください。
 材質 SKD11
 硬度 60～63HRC

規格表

型式VHLSストリッパ突きあてタイプのみ
T指定0.1mm単位G°
-ノーマルタイプ-
BLL-L
BLL-R
BLL-W		-ストリッパ
突きあてタイプ-
BLLF-L
BLLF-R
BLLF-W		（5）5101--
（6）62
8610
13
20
25		1
2
3		0.1～2.530

45
8
106
8
10		0.1～3.0
130.1～3.5

V（5）（6）ノーマルタイプ（BLL-□）のみ適用。

型式VHLSA
指定0.1mm単位
-パイロット穴付タイプ-
BLH-L
BLH-R
BLH-W		668
10		1
2		0.8～1.8
881.0～3.5
10101.0～5.0

注文例

ブロックリフタ -固定・キー止めタイプ-

出荷日

ブロックリフタ -固定・キー止めタイプ-

追加工

ブロックリフタ -固定・キー止めタイプ-

関連情報

■特長
1. ストリッパプレートが直接ブロックリフタを押し下げるため、ストリッパプレートによる被加工材の損傷を抑えられます。（ストリッパ突きあてタイプ）
2. キー止めタイプのため作業性が優れています。
3. 丸形リフタに比べリフト面積を広くとれるためリードフレーム、コネクター等の薄物部品のプレス加工に有効です。

使用例

ブロックリフタ -固定・キー止めタイプ-

P.363

型番リスト

表示件数:
