ガイドリフタ -厚板用タイプ-
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
厚板用タイプのガイドリフタとなります。材質は炭素工具鋼となります。
商品情報

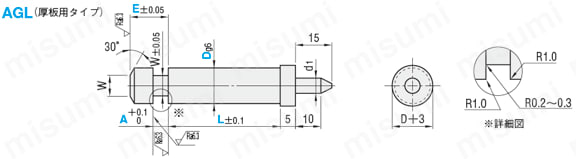

外形図・製品仕様
推奨コイルスプリング・スクリュープラグ対応表 P.1042
材質 SK4
硬度 53～58HRC（ツバ部焼なまし45HRC以下）
規格表
| Dg6 | W | d1 | 型式 | 指定0.1mm単位 | ||||
|---|---|---|---|---|---|---|---|---|
| Type | D | L | A | E | ||||
| 13 | -0.006 -0.017 | 8 | 6 | AGL | 13 | 30.0～80.0 | 3.0～10.0 | 7.0～18.0 |
| 16 | 10 | 9.5 | 16 | 3.0～12.0 | 10.0～20.0 | |||
| 20 | -0.007 -0.020 | 13 | 20 | 30.0～90.0 | 3.0～15.0 | 10.0～23.0 | ||
| 25 | 16 | 12 | 25 | 30.0～100.0 | 3.0～18.0 | 12.0～25.0 | ||
注文例
出荷日

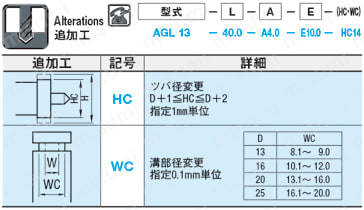

追加工
型番リスト
- 表示件数:
| 型番 |
D(外径)(mm) |
L(mm) |
A(溝部長さ)(mm) |
E(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
13
|
30 ～ 80
|
3 ～ 10
|
7 ～ 18
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
16
|
30 ～ 80
|
3 ～ 12
|
10 ～ 20
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
20
|
30 ～ 90
|
3 ～ 15
|
10 ～ 23
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
25
|
30 ～ 100
|
3 ～ 18
|
12 ～ 25
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 |
Loading...
詳細情報
基本情報
厚板用タイプのガイドリフタとなります。材質は炭素工具鋼となります。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
ガイドリフタ -厚板用タイプ-のレビュー
破損やへたりもなく順調に加工できています。
材料の厚みや金型の構造に合わせてサイズが選べるので便利です。
よくあるご質問（FAQ）
- Q ガイドリフタの着脱タイプと厚板タイプの違いを教えてください。
-
A着脱タイプはコイルスプリングガイドとして突起がついています。厚板用タイプは厚板を通すためにあらかじめA寸を大きくしています。
ガイドリフタカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
