ミスミ

ガイドリフタセット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1043

数量スライド割引
一部当日出荷可能

評価 4.3平均満足度4.3 この商品のレビューをみる（23件）

通常価格(税別): -

税込価格: -

ピン、スプリング、スクリューのガイドリフタセットです。ピン単独での購入も可能で...

詳細情報を確認する

形状：

ピン
止め方：

ツバ止め
エア穴の有無：

無

無料3D-CADライブラリー申し込み受付中

型番

未確定19,391件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

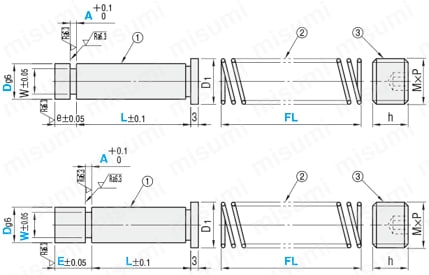

外形図・製品仕様

タイプ	型式	構成部品
タイプ	型式	（1）ピン	（2）スプリング	（3）スクリュー
標準	GLS	○	○	○
L・A寸指定	GLSH	○	○	○
標準	GLP	○
L・A寸指定	GLH	○

タイプ	型式	構成部品
タイプ	型式	（1）ピン	（2）スプリング	（3）スクリュー
L・A・E・W寸指定	GLSK	○	○	○
L・A・E・W寸指定	GLK	○

材質 SK4
硬度 53～58HRC（ツバ部焼なまし45HRC以下）

規格表

■標準タイプ

（1）GLP					（3）MSW		型式		L																A			（2）スプリング
D_g6		e	W	D₁	M×P	h	Type	D	L																A			Type	FL
4	-0.004 -0.012	5	2.0	6	8×1.25	8	GLS （1）（2）（3） GLP （1）	4	10	15	20	22	25	28	30	33	35	36	40	45	50				0.5	0.8	1.0	WR WF WL WT WM WH	20 25 30 35 40 45 50 55 60 65 70 80 90 100
6	-0.004 -0.012	7	3.6	8	10×1.5	10		6	10	15	20	22	25	28	30	33	35	36	40	45	50				0.5 0.8 1.0 1.6
8	-0.005 -0.014		5.0	10	12×1.5			8	10	15	20	22	25	28	30	33	35	36	40	45	50	55	60		1.0	1.6	2.0
10	-0.005 -0.014		6.0	13	16×1.5			10			20	22	25	28	30	33	35	36	40	45	50	55	60		1.6	2.0	2.5
13	-0.006 -0.017		7.0	16	20×1.5	12		13			20	22	25	28	30	33	35	36	40	45	50	55	60		2.0	2.5	3.6
16	-0.006 -0.017	12	8.0	19	22×1.5			16							30	33	35	36	40	45	50	55	60	70	2.0	2.5	4.0
20	-0.007 -0.020	12	10.0	23	27×1.5			20								33	35	36	40	45	50	55	60	70	3.6 5.0			WL・WT WM・WH

（2）スプリングは、選択できないタイプとサイズがありますので、右ページの「ガイドリフタピンとスプリングの組み合わせ」表でご確認ください。

■L・A寸指定タイプ

（1）GLH					（3）MSW		型式		指定0.1mm単位		（2）スプリング
D_g6		e	W	D₁	M×P	h	Type	D	L	A	Type	FL
4	-0.004 -0.012	5	2.0	6	8×1.25	8	GLSH （1）（2）（3） GLH （1）	4	10.0～55.0	0.5～2.0	WR WF WL WT WM WH	20 25 30 35 40 45 50 55 60 65 70 80 90 100
6	-0.004 -0.012	7	3.6	8	10×1.5	10		6	10.0～75.0	0.5～3.0
8	-0.005 -0.014		5.0	10	12×1.5			8	10.0～75.0	0.7～4.5
10	-0.005 -0.014		6.0	13	16×1.5			10	10.0～90.0	0.7～4.5
13	-0.006 -0.017		7.0	16	20×1.5	12		13	10.0～90.0	1.0～6.0
16	-0.006 -0.017	12	8.0	19	22×1.5			16	10.0～100.0	1.0～6.0
20	-0.007 -0.020		10.0	23	27×1.5			20	15.0～100.0	1.0～6.0	WL WT WM WH
25	-0.007 -0.020		13.0	28	33×1.5			25	15.0～100.0	1.0～6.0	WL WT WM WH

■L・A・E・W寸指定タイプ

（1）GLK			（3）MSW		型式		指定0.1mm単位				（2）スプリング
D_g6		D₁	M×P	h	Type	D	L	A	E	W	Type	FL
4	-0.004 -0.012	6	8×1.25	8	GLSK （1）（2）（3） GLK （1）	4	15.0～45.0	0.5～2.0	5.0～10.0	1.5～2.2	WR WF WL WT WM WH	20 25 30 35 40 45 50 55 60 65 70 80 90 100
6	-0.004 -0.012	8	10×1.5	10		6	15.0～72.0	0.5～3.0	5.0～10.0	2.5～4.6
8	-0.005 -0.014	10	12×1.5			8	15.0～72.0	0.7～4.5	5.0～10.0	3.5～6.0
10	-0.005 -0.014	13	16×1.5			10	15.0～82.0	0.7～4.5	5.0～15.0	5.0～8.0
13	-0.006 -0.017	16	20×1.5	12		13	20.0～82.0	1.0～6.0	5.0～15.0	6.0～11.0
16	-0.006 -0.017	19	22×1.5			16	20.0～82.0	1.0～6.0	10.0～20.0	6.0～14.0
20	-0.007 -0.020	23	27×1.5			20	20.0～82.0	1.0～6.0	10.0～20.0	10.0～18.0	WL WT WM WH
25	-0.007 -0.020	28	33×1.5			25	20.0～82.0	1.0～6.0	10.0～20.0	13.0～22.0	WL WT WM WH

E≧A+2
（2）スプリングは、選択できないタイプとサイズがありますので右ページの「ガイドリフタピンとスプリングの組み合わせ」表でご確認ください。

■（2）コイルスプリング
規格詳細は P.1535～をご参照ください。

■ばね定数表

（1）ピン		（2）スプリング
型式			Type	WR		WF		WL		WT		WM		WH
Type	D	D		WR		WF		WL		WT		WM		WH
GLS GLSH GLSK	4	6			N/mm 0.3 {kgf/mm} {0.03}		N/mm 0.5 {kgf/mm} {0.05}		N/mm 1.0 {kgf/mm} {0.1}		N/mm 2.0 {kgf/mm} {0.2}		N/mm 2.9 {kgf/mm} {0.3}		N/mm 5.9 {kgf/mm} {0.6}
	6	8
	8	10
	10	13													9.8 {1.0}
	13	16													9.8 {1.0}
	16	18			0.5{0.05}		1.0{0.1}		2.9 {0.3}		3.9 {0.4}		4.9 {0.5}		14.7 {1.5}
	20	22
	25	27
許容たわみ量Fmax.				F＝L×60%		F＝L×45%		F＝L×40%		F＝L×40%		F＝L×35%		F=L×30%

●荷重の算出方法荷重N｛kgf｝＝ばね定数N/mm｛kgf/mm｝×タワミ量Fmm ●ばね定数の公差：±10%

材質 SWP-A

■ガイドリフタピンとスプリングの組み合わせ（○はセット適用）

FL		WR6	WF6	WL6	WT6	WM6	WH6	WR8	WF8	WL8	WT8	WM8	WH8	WR10	WF10	WL10	WT10	WM10	WH10	WR13	WF13	WL13	WT13	WM13	WH13
	Type・D	GLS4・GLSH4・GLSK4						GLS6・GLSH6・GLSK6						GLS8・GLSH8・GLSK8						GLS10・GLSH10・GLSK10
20～40（5mm単位）		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
45		○	○	○	○	○	○^※	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
50		○	○	○	○	○	○^※	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
55		○	○	○	○^※	○	○^※	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
60		○	○	○	○^※	○^※	○^※	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
65		○	○	○	○^※	○^※	○^※	○	○	○	○	○	○^※	○	○	○	○	○	○	○	○	○	○	○	○
70		○	○	○	○^※	○^※	○^※	○	○	○	○	○	○^※	○	○	○	○	○	○	○	○	○	○	○	○
80		○	○	○	○^※	○^※		○	○	○	○	○		○	○	○	○	○	○	○	○	○	○	○	○
90																				○	○	○		○

FL		WR16	WF16	WL16	WT16	WM16	WH16	WR18	WF18	WL18	WT18	WM18	WH18	WL22	WT22	WM22	WH22	WL27	WT27	WM27	WH27
	Type・D	GLS13・GLSH13・GLSK13						GLS16・GLSH16・GLSK16						GLS20・GLSH20・GLSK20				GLSH25・GLSK25
20		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
25		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
30～70（5mm単位）		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
80		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
90		○	○	○		○				○		○	○^※	○		○	○^※	○		○	○
100										○		○	○^※	○		○	○^※	○		○	○

※…許容たわみ量Fmax.は上のばね定数表の値より小さくなっています。詳細は P.1535 ～をご参照ください。

注文例

出荷日

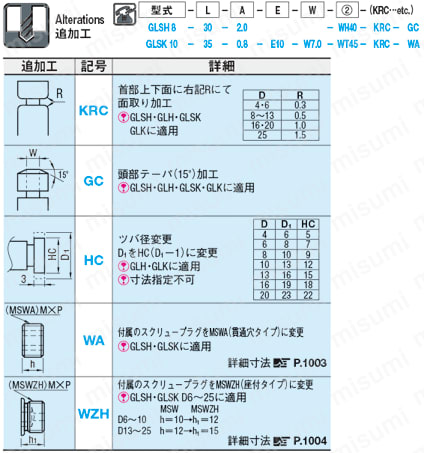

追加工

P.1003
P.1004

型番リスト

表示件数:

型番	付属品(バネ,スクリュープラグ)の有無	D(外径)(mm)	L(mm)	A(溝部長さ)(mm)	スプリングWF・FL(長さ)(mm)	スプリングWH・FL(長さ)(mm)	スプリングWL・FL(長さ)(mm)	スプリングWM・FL(長さ)(mm)	スプリングWR・FL(長さ)(mm)	スプリングWT・FL(長さ)(mm)	E(mm)	W(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GLH4-[10-55/0.1]-[0.5-2/0.1]	無	4	10 ～ 55	0.5 ～ 2	-	-	-	-	-	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
GLH6-[10-75/0.1]-[0.5-3/0.1]	無	6	10 ～ 75	0.5 ～ 3	-	-	-	-	-	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
GLH8-[10-75/0.1]-[0.7-4.5/0.1]	無	8	10 ～ 75	0.7 ～ 4.5	-	-	-	-	-	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
GLH10-[10-90/0.1]-[0.7-4.5/0.1]	無	10	10 ～ 90	0.7 ～ 4.5	-	-	-	-	-	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
GLH13-[10-90/0.1]-[1-6/0.1]	無	13	10 ～ 90	1 ～ 6	-	-	-	-	-	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
GLH16-[10-100/0.1]-[1-6/0.1]	無	16	10 ～ 100	1 ～ 6	-	-	-	-	-	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
GLH20-[15-100/0.1]-[1-6/0.1]	無	20	15 ～ 100	1 ～ 6	-	-	-	-	-	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
GLH25-[15-100/0.1]-[1-6/0.1]	無	25	15 ～ 100	1 ～ 6	-	-	-	-	-	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
GLK4-[15-45/0.1]-[0.5-2/0.1]-E[5-10/0.1]-W[1.5-2.2/0.1]	無	4	15 ～ 45	0.5 ～ 2	-	-	-	-	-	-	5 ～ 10	1.5 ～ 2.2	10	1個	-( - )	3日目一部当日出荷可能
GLK6-[15-72/0.1]-[0.5-3/0.1]-E[5-10/0.1]-W[2.5-4.6/0.1]	無	6	15 ～ 72	0.5 ～ 3	-	-	-	-	-	-	5 ～ 10	2.5 ～ 4.6	10	1個	-( - )	3日目一部当日出荷可能
GLK8-[15-72/0.1]-[0.7-4.5/0.1]-E[5-10/0.1]-W[3.5-6/0.1]	無	8	15 ～ 72	0.7 ～ 4.5	-	-	-	-	-	-	5 ～ 10	3.5 ～ 6	10	1個	-( - )	3日目一部当日出荷可能
GLK10-[15-82/0.1]-[0.7-4.5/0.1]-E[5-15/0.1]-W[5-8/0.1]	無	10	15 ～ 82	0.7 ～ 4.5	-	-	-	-	-	-	5 ～ 15	5 ～ 8	10	1個	-( - )	3日目一部当日出荷可能
GLK13-[20-82/0.1]-[1-6/0.1]-E[5-15/0.1]-W[6-11/0.1]	無	13	20 ～ 82	1 ～ 6	-	-	-	-	-	-	5 ～ 15	6 ～ 11	10	1個	-( - )	3日目一部当日出荷可能
GLK16-[20-82/0.1]-[1-6/0.1]-E[10-20/0.1]-W[6-14/0.1]	無	16	20 ～ 82	1 ～ 6	-	-	-	-	-	-	10 ～ 20	6 ～ 14	10	1個	-( - )	3日目一部当日出荷可能
GLK20-[20-82/0.1]-[1-6/0.1]-E[10-20/0.1]-W[10-18/0.1]	無	20	20 ～ 82	1 ～ 6	-	-	-	-	-	-	10 ～ 20	10 ～ 18	10	1個	-( - )	3日目一部当日出荷可能
GLK25-[20-82/0.1]-[1-6/0.1]-E[10-20/0.1]-W[13-22/0.1]	無	25	20 ～ 82	1 ～ 6	-	-	-	-	-	-	10 ～ 20	13 ～ 22	10	1個	-( - )	3日目一部当日出荷可能
GLP4-10-0.5	無	4	10	0.5	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-10-0.8	無	4	10	0.8	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-10-1.0	無	4	10	1.0	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-15-0.5	無	4	15	0.5	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-15-0.8	無	4	15	0.8	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-15-1.0	無	4	15	1.0	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-20-0.5	無	4	20	0.5	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-20-0.8	無	4	20	0.8	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-20-1.0	無	4	20	1.0	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-22-0.5	無	4	22	0.5	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-22-0.8	無	4	22	0.8	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-22-1.0	無	4	22	1.0	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-25-0.5	無	4	25	0.5	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-25-0.8	無	4	25	0.8	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-25-1.0	無	4	25	1.0	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-28-0.5	無	4	28	0.5	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-28-0.8	無	4	28	0.8	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-28-1.0	無	4	28	1.0	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-30-0.5	無	4	30	0.5	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-30-0.8	無	4	30	0.8	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-30-1.0	無	4	30	1.0	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-33-0.5	無	4	33	0.5	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-33-0.8	無	4	33	0.8	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-33-1.0	無	4	33	1.0	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-35-0.5	無	4	35	0.5	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-35-0.8	無	4	35	0.8	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-35-1.0	無	4	35	1.0	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-36-0.5	無	4	36	0.5	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-36-0.8	無	4	36	0.8	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-36-1.0	無	4	36	1.0	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-40-0.5	無	4	40	0.5	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-40-0.8	無	4	40	0.8	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-40-1.0	無	4	40	1.0	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-45-0.5	無	4	45	0.5	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-45-0.8	無	4	45	0.8	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-45-1.0	無	4	45	1.0	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-50-0.5	無	4	50	0.5	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-50-0.8	無	4	50	0.8	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP4-50-1.0	無	4	50	1.0	-	-	-	-	-	-	-	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
GLP6-10-0.5	無	6	10	0.5	-	-	-	-	-	-	-	-	10	1個	476円( 524円 )	在庫品1日目当日出荷可能
GLP6-10-0.8	無	6	10	0.8	-	-	-	-	-	-	-	-	10	1個	476円( 524円 )	在庫品1日目当日出荷可能
GLP6-10-1.0	無	6	10	1.0	-	-	-	-	-	-	-	-	10	1個	476円( 524円 )	在庫品1日目当日出荷可能
GLP6-10-1.6	無	6	10	1.6	-	-	-	-	-	-	-	-	10	1個	476円( 524円 )	在庫品1日目当日出荷可能
GLP6-15-0.5	無	6	15	0.5	-	-	-	-	-	-	-	-	10	1個	476円( 524円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ピン、スプリング、スクリューのガイドリフタセットです。ピン単独での購入も可能です。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ガイドリフタセット	ブロックガイドリフタ-着脱タイプ-	ガイドリフタ -厚板用タイプ-	ガイドリフタ -スプリング穴付-	ブロックガイドリフタ -キー止めタイプ-	ガイドリフタ -着脱タイプ-	ガイドリフタ -エア穴付-	リフタピン -パイロット逃し穴付き-	PCポリシート
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	アサヒペン
通常価格	-	-	-	-	-	-	-	-	2,263円～
通常出荷日	在庫品1日目～当日出荷可能	3日目	3日目当日出荷可能	2日目	3日目	3日目当日出荷可能	3日目	3日目当日出荷可能	9日目
形状	ピン	ブロック	ピン	ピン	ブロック	ピン	ピン	-	-
止め方	ツバ止め	着脱式	ツバ止め	ツバ止め	キー止め	着脱式	ツバ止め	-	-
エア穴の有無	無	無	無	無	無	無	有	-	-
