金型冷却用エアジェットクーラ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

ミスミ

ミスミ

金型冷却用エアジェットクーラ

  • 数量スライド割引
  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
28,944円 ～ 49,464円
税込価格
31,838円 ～ 54,410円

圧縮空気の供給により最大温度差－70℃の冷気を発生する金型冷却用エアジェットク...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定4件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

外形図・製品仕様

金型冷却用エアジェットクーラ

規格表

LEFL1GHCDD1PdAA1BB1M×ℓSRc（PT）ARc（PT）B型式
TypeNo.
1568341141115242020144.5282032204×6171/81/8PAJC150
1638401151517302222164.532223822191/41/4300
21812521541923363230246.6403046305×8263/83/8450
600

注文例

金型冷却用エアジェットクーラ

出荷日

金型冷却用エアジェットクーラ

関連情報

使用例

型温度上昇に伴う低寿命化を防止します。
・ガススプリングの本体温度上昇に伴う耐圧シール低寿命化防止
・深絞り時の型温度上昇防止

金型冷却用エアジェットクーラ

■使用上の注意
・本品の用途および使用範囲以外で使用しないでください。
・空気以外の気体で使用しないでください。
・使用中は熱空気排出口熱風が出るため、排出口付近が高温になりますので、火傷などに十分ご注意ください。
・冷やしすぎると金型が結露する場合がありますので、排水路を設けてください。
・冷空気噴出口にホース等を接続する場合は、結露防止のために断熱ホースや断熱テープをご使用ください。

■特長
・圧縮空気を供給するだけで、入気温度に対し最大温度差-70℃の冷気を発生します。
・局部的な冷却に効果があります。
・取付および冷風温度調整が簡単にできます。
・特殊構造により本体が極めてコンパクトなため、小スペースでの使用が可能です。

■冷風温度調整法

金型冷却用エアジェットクーラ

冷風温度の調整は、本体端部にある調整ネジで調整してください。調整ネジを緩めると、冷風温度が下がり冷風空気量が減少します。逆に調整ネジを締めると冷風温度が上がり、冷風空気量が増えます。

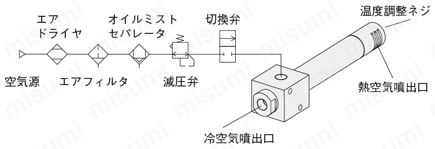

■使用方法
・使用圧力0.3～0.7MPaの範囲でご使用ください。
・エアドライヤにより除湿した空気を供給してください。
・エアジェットクーラの前に、必ずエアフィルタ（ろ過度40μm以下のもの）とオイルミストセパレータを設け、異物の混入を防止してください。

金型冷却用エアジェットクーラ

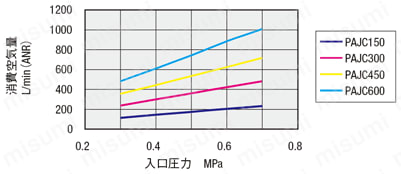

■消費空気量

金型冷却用エアジェットクーラ

■故障と修理について
・冷却効果が悪くなったときは、以下の順序で点検してください。
  （1）温度調節ネジを再調整してください。
  （2）フィルタおよびミストセパレータが目詰まりして供給圧力が下がっていないか点検してください。
  （3）上記グラフの消費空気量が十分に供給されているかご確認ください。
・分解されたものに関しては責任を負いかねますのでご了承ください。


商品情報を表示

絞り込み条件：1 項目の仕様が未選択です

すべて解除

型番リスト

表示件数:
  1. 1
型番
No.
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
150
10

1個

28,944円( 31,838円 )

在庫品1日目

当日出荷可能

300
10

1個

37,260円( 40,986円 )

在庫品1日目

当日出荷可能

450
10

1個

48,384円( 53,222円 )

在庫品1日目

当日出荷可能

600
10

1個

49,464円( 54,410円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

圧縮空気の供給により最大温度差－70℃の冷気を発生する金型冷却用エアジェットクーラです。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
