セレクトリテーナ 厚板打抜きパンチ用タイプ・エア式
- 数量スライド割引
- 通常価格(税別)
- 32,065円 ～ 45,463円
- 税込価格
- 35,272円 ～ 50,009円
厚板パンチの使用が可能なセレクトリテーナ（パンチ切換ユニット）です。シリンダー...
(i)ご注意
- PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
商品情報
P.927の注意事項及び P.928のセレクトリングとパンチの組み付けについてをご確認ください。

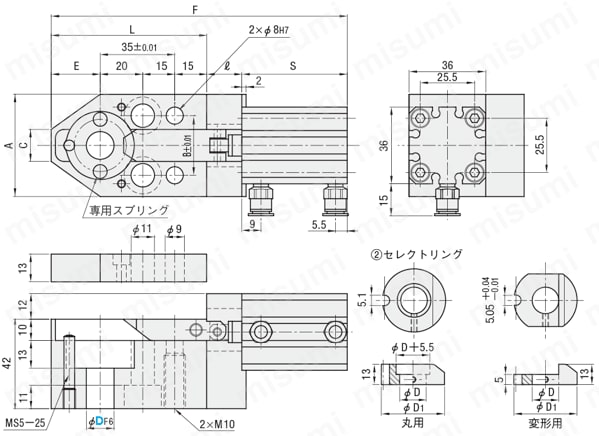

外形図・製品仕様
| （1） | [ M ]材 質 SCM420相当 |
| [ H ]硬 度 55～58HRC（深度1mm） | |
| [ S ]表面処理 四三酸化鉄皮膜（Fe3O4） | |
| （2）（3） | [ M ]材 質 SKS3 |
| [ H ]硬 度 56～60HRC | |
| （4） | [ M ]材 質 SKD11相当 |
| [ H ]硬 度 56～60HRC | |
| （5） | [ M ] 材 質 S45C |
| （9）（10） | エアシリンダ仕様 |
| 作 動 方 式 複動形 | |
| 使 用 圧 力 0.4～1.0MPa{4.1～10.2kgf/cm2} | |
| シリンダ内径 φ20 | |
| 継手用タップ径（M5×0.8） | |
| （10） | 2線式有接点スイッチ |
| 使 用 電 圧 DC24V AC100V | |
| リード線長さ 3m |

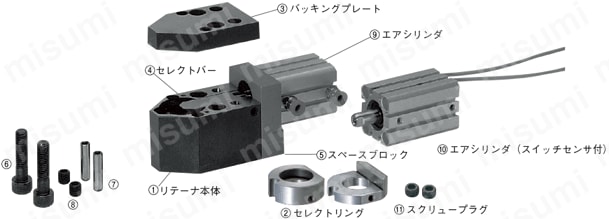

| 型式 | 構成部品 | |
|---|---|---|
刃先形状 用 | 刃先形状 用 | |
| SLA-EA | SLA-FA | （1）～（9）,（11） スイッチセンサ無 |
| SLA-SEA | SLA-SFA | （1）～（8）,（10）,（11） スイッチセンサ付 |
パンチストロークは10mmです。
規格表
| 型式 | A | B | C | E | L | ℓ | D1 | センサ無し | センサ付 | 付属品 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | S | F | S | F | ||||||||
| 10 | 44 | 24 | 12 | 20 | 70 | 13.5 | 25 | 49.5 | 133 | 59.5 | 143 | （6）CB10-60 （7）MSTM8-45 （8）スクリュープラグM10 （11）スクリュープラグM3 |
| 13 | 48 | 28 | 15 | 23 | 73 | 16.5 | 31 | 139 | 149 | ||||
| 16 | 21.5 | 31 | 54.5 | 149 | 64.5 | 159 | |||||||
| 20 | 50 | 30 | 20 | 25 | 75 | 28.5 | 35 | 59.5 | 163 | 69.5 | 173 | ||
■注意事項
- ハイテン材及び板厚の厚いものの打抜き並びにスラスト荷重がかかる打抜きの場合は、内部部品の耐久性上、破損や作動不良が発生する恐れがあります。事前に使用条件等を
確認・検討し、ご了承の上でご使用ください。 - プレス加工中はエアの圧力を抜かないでください。振動によりセレクトバーが動き、作動不良を起こす可能性があります。
- セレクトリテーナは自動車用鋼板等の打ち抜き用に開発したもので、紙やフィルムなどのクリアランスの小さい打ち抜きには適しません。
- セレクトリテーナの取付ボルトを適正締付けトルク以上の力で締付けると、パンチの摺動穴が弾性変化してパンチの作動不良が発生する場合があるのでご注意ください。
（推奨締付トルクはプレス金型用標準部品2017カタログ>>こちらをご参照ください。） - セレクトバーはパンチを入れてから動かしてください。パンチを入れないとスプリングが曲がり作動不良の原因となります。
- ツバ厚8 +0.03/+0.01のパンチをご使用ください。
- 配管用チューブは外径6mm、内径4mmのものをご使用ください。
注文例
出荷日

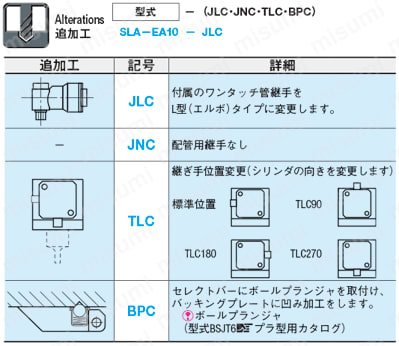

追加工
型番リスト
- 表示件数:
| 型番 |
D(適応パンチ外径)(mm) |
スイッチセンサ有無 |
適応パンチ形状 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
10
|
無
|
丸パンチ
| 10 | 1個 | 32,065円(
35,272円
) | 4日目 | |
13
|
無
|
丸パンチ
| 10 | 1個 | 33,154円(
36,469円
) | 4日目 | |
16
|
無
|
丸パンチ
| 10 | 1個 | 33,154円(
36,469円
) | 4日目 | |
20
|
無
|
丸パンチ
| 10 | 1個 | 35,827円(
39,410円
) | 4日目 | |
10
|
無
|
変形パンチ
| 10 | 1個 | 34,441円(
37,885円
) | 4日目 | |
13
|
無
|
変形パンチ
| 10 | 1個 | 35,530円(
39,083円
) | 4日目 | |
16
|
無
|
変形パンチ
| 10 | 1個 | 35,530円(
39,083円
) | 4日目 | |
20
|
無
|
変形パンチ
| 10 | 1個 | 39,094円(
43,003円
) | 4日目 | |
10
|
有
|
丸パンチ
| 10 | 1個 | 37,565円(
41,322円
) | 4日目 | |
13
|
有
|
丸パンチ
| 10 | 1個 | 38,621円(
42,483円
) | 4日目 | |
16
|
有
|
丸パンチ
| 10 | 1個 | 39,017円(
42,919円
) | 4日目 | |
20
|
有
|
丸パンチ
| 10 | 1個 | 42,691円(
46,960円
) | 4日目 | |
10
|
有
|
変形パンチ
| 10 | 1個 | 39,941円(
43,935円
) | 4日目 | |
13
|
有
|
変形パンチ
| 10 | 1個 | 41,030円(
45,133円
) | 4日目 | |
16
|
有
|
変形パンチ
| 10 | 1個 | 41,492円(
45,641円
) | 4日目 | |
20
|
有
|
変形パンチ
| 10 | 1個 | 45,463円(
50,009円
) | 4日目 |
Loading...
詳細情報
基本情報
厚板パンチの使用が可能なセレクトリテーナ（パンチ切換ユニット）です。シリンダーにエアを注入しパンチの出し入れを切り替えることができます。（推奨エア圧0.4～1.0MPa/単品）スイッチセンサをつけることで、金型作動中のパンチ作動エラーを目視で確認することができます。
(i)ご注意
- PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
